A 2030 - A 2025 - A 2022 - A 2018 - A 224 A - A 224
Manuale Operatore 37
I
Qualora il peso della ruota superi i 10 kg, con frequenza di sollevamento superiore
alle 20 ruote/ora, si consiglia l’uso di un sollevatore (opzionale).
ATTENZIONE
-

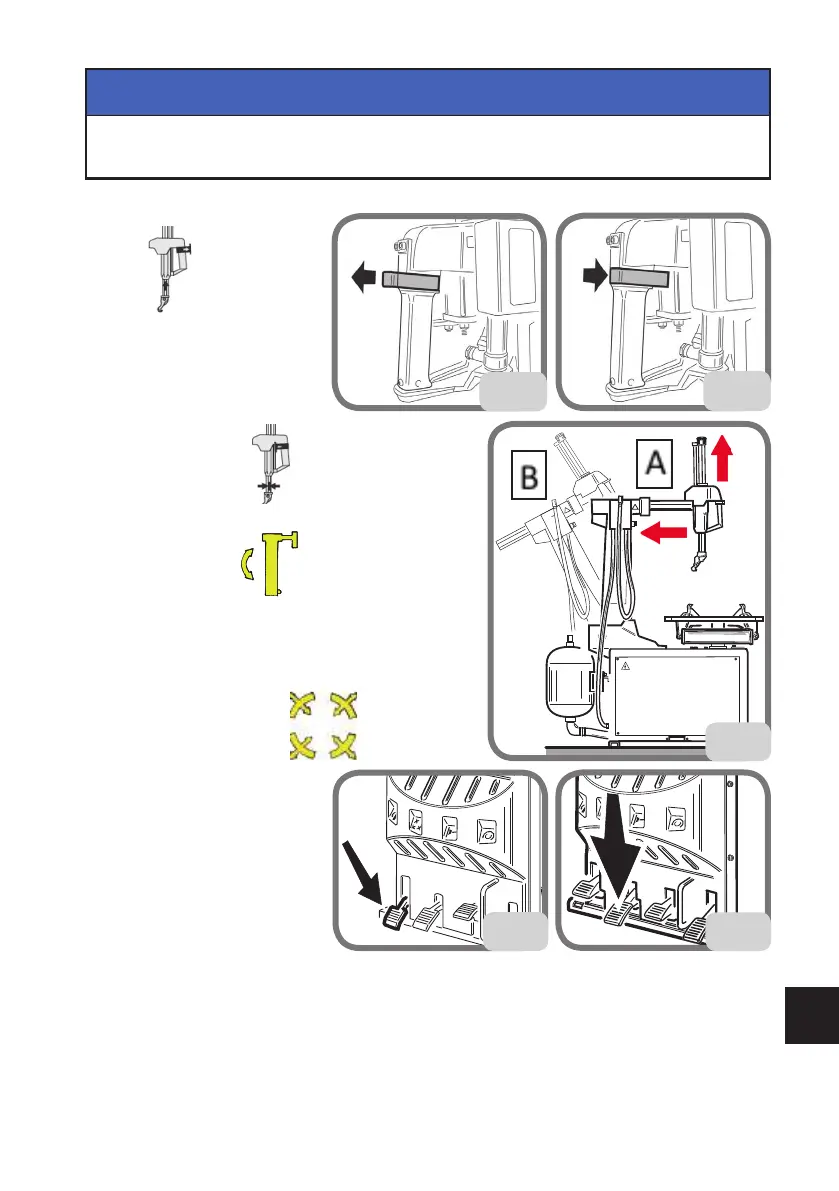

Tirare il pulsante di sbloc-
caggio (Fig.18a) per
posizionare i bracci operanti
in posizione di “fuori lavoro”
(utensile in alto e braccio
orizzontale completamente
arretrato) (A Fig. 18c).
- Premere il pulsante (Fig. 18b) per bloccare
i bracci in posizione di “fuori lavoro”.
- Premere il pedale (Fig. 18d) per portare
la colonna in posizione di “fuori lavoro” (B Fig. 18c).
- Se necessario settare il range dei diametri, per
mezzo del dispositivo di regolazione posto sotto
all’autocentrante, (1-2-3 Fig. 19) occorre:
• Premere il pedale e portarlo in
configurazione completa-
mente sollevato (Fig.
18e).
In questa configurazione
le griffe sono completa-
mente aperte.
• A macchina completa-
mente ferma, estrarre
il perno di bloccaggio
agendo sul pomolo (A Fig.19) facendo attenzione a non premere nessun comando.
• Ruotare il dispositivo di regolazione agendo sul pomolo, fino ad agganciarlo nella
nuova posizione (A Fig. 19).
• Verificare che il perno di bloccaggio sia saldamente agganciato nel suo alloggiamento.
18a
18b
18c
18e
18d
