A 2030 - A 2025 - A 2022 - A 2018 - A 224 A - A 224 Manuale Operatore 39
I
Il settaggio dei diametri, per mezzo del dispositivo di regolazione, va effettuato ad
autocentrante completamente fermo senza agire sui comandi.
ATTENZIONE

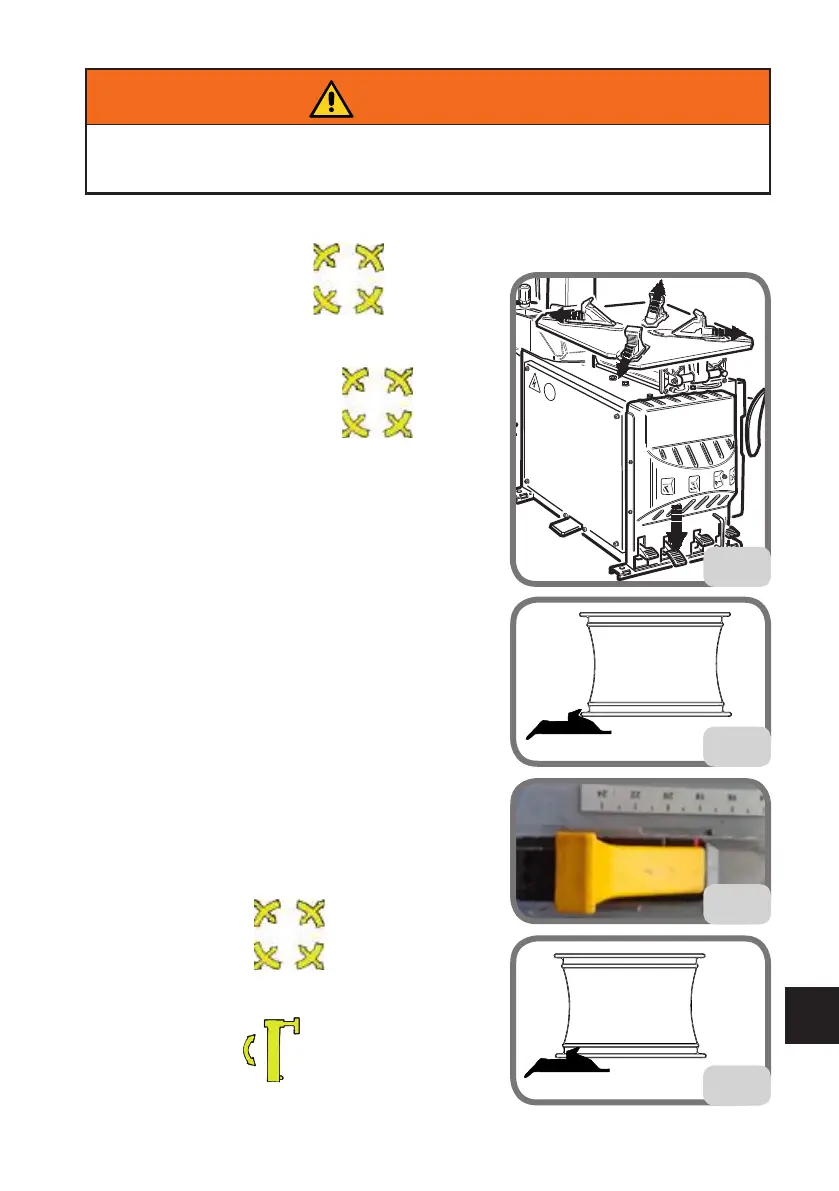

- L’apertura e la chiusura delle griffe dell’autocentrante, avviene premendo sequenzial-
mente il pedale di comando .
- Con le griffe completamente chiuse, premere leg-
germente il pedale di comando e portarlo
in posizione centrale (Fig. 19a).
In questa configurazione è possibile comandare
l’apertura delle griffe a uomo presente e quindi
fermarle nella posizione desiderata.
- Se si blocca il cerchio dall’esterno (Fig. 19b), pre
posizionare i cunei di bloccaggio aiutandosi con i
riferimenti dei diametri riportati sul piatto autocen-
trante e la tacca rossa sulla griffa (Fig. 19c).
Es. Cerchio 18”, pre-posizionare le griffe facendo
coincidere la tacca rossa con il valore di 18”.
- Se si blocca il cerchio dall’interno (Fig. 19d), non è
necessario pre posizionare i cunei di bloccaggio. La
forma stessa del cuneo porta nella corretta posizione
il cerchio da bloccare.
- Sistemare la ruota (con la balconata stretta del
cerchio verso l’alto) sull’autocentrante,
- Spingerla leggermente verso il basso e azionare il
pedale di comando per bloccare la ruota
in posizione (fig.20).
- Premere il pedale per riportare la colonna
in posizione di lavoro. (Fig.21).
19c
19b
19d
19a
