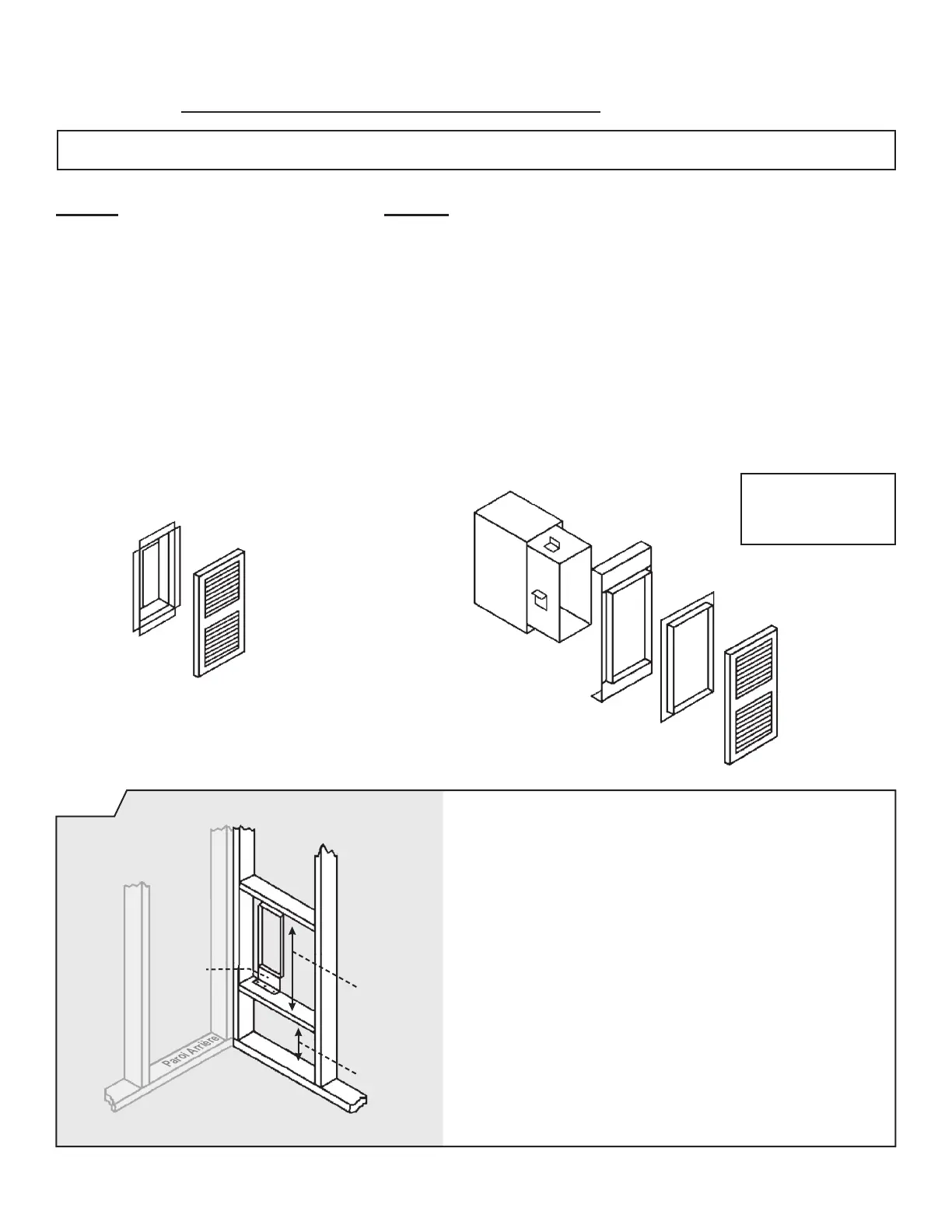

1018028FRSP-A Page 16 Manuel Français
FIG. 11
ÉBAUCHE-POSE
DE LA DÉCHARGE LATÉRALE
Installer l’arrêt d’enduit comme montré sur la gauche.
REMARQUE: Lorsque la décharge latérale n°
30SRB-A est utilisée, l’appareil de chauage devrait
être exactement à 10,16 cm du mur latéral.
306SR-A
Décharge Latérale sur le Caisson
1. Couper et retirer la partie enstampée sur le
côté du caisson.
2. Retirer la partie du revêtement intérieur.
3. Placer la pièce de raccordement de 3,81 cm.
à travers l’ouverture en faissant correspondre
les rebords de la pièce de raccordement et la
partie de revêtement intérieur.
4. Marquer les trous de vis et retirer la pièce de
raccordement.
5. Percer de trous avec une perceuse de 0.32cm
po.
6. Fixer la pièce de raccordement avec les vis
fournies.
7. Positionner la grille, percer des trous dans le
306SR & 30SRB: ENSEMBLES DE DÉCHARGE LATÉRALE (Accesorios Opcionales)
30SRB-A
DÉCHARGE LATÉRALE (avec pièce de prolongement)
1. Couper l’ouverture dans la cloison sèche comme montré dans le schéma 11.
2. Positionner l’arrêt d’enduit comme indiqué au schéma 11 (facultatif).
3. Couper et retirer la partie estampée sur le côté du caisson.
4. Retirer la partie de revêtement intérieur.
5. Positionner l’appareil.
6. Placer la pièce de raccordement interieur en place, marquer et couper la pièce de
niveau avec le mur. Placer la pièce de raccordement extérieur en place, marquer et
couper la pièce de niveau avec le mur.
7. Placer la garniture de la pièce de raccordement en place, glisser LA PIÈCE DE
RACCORDEMENT INTÉRIEUR
revêtement intérieur. Glisser LA PIÈCE DE RACCORDEMENT EXTÉRIEUR par un
8.
REMARQUE:
Longeur maximum de
pièce est de 25,40 cm
Paroi Latérale
36,51cm
Arrêt
D’enduit
25,88cm
ATTENTION: Ce kit doit être installé par un installateur qualifié ou un technicien de maintenance.
