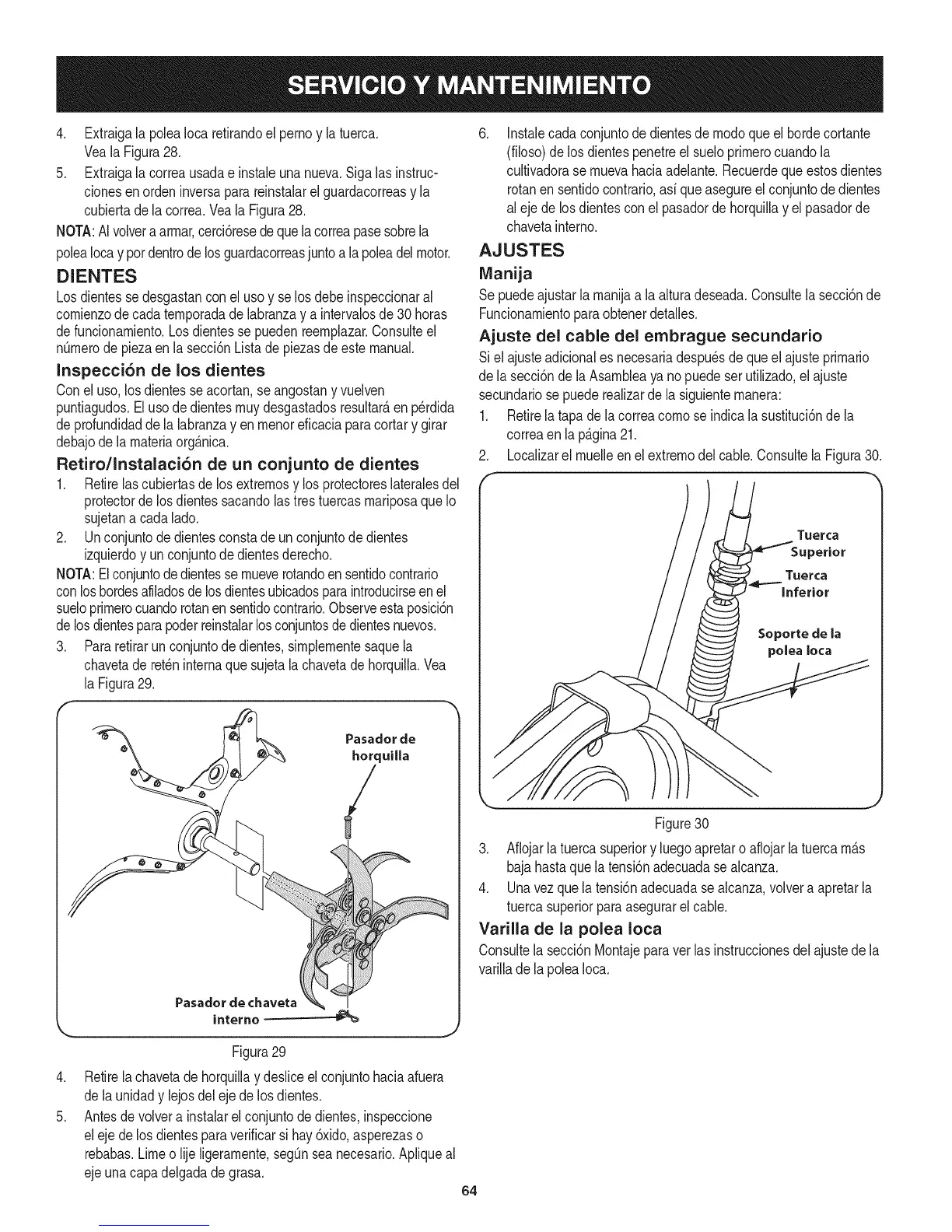

4. ExtraigalapoleaIocaretirandoelpernoylatuerca.
VealaFigura28.
5. Extraigalacorreausadaeinstaleunanueva.Sigalasinstruc-
cionesenordeninversaparareinstalarelguardacorreasyla
cubiertadelacorrea.VealaFigura28.
NOTA:AIvolveraarrnar,cerci6resedequelacorreapasesobrela
poleaIocayperdentrodelosguardacorreasjuntoalapoleadelmotor.
DIENTES
Losdientesse desgastanconel use yse losdebeinspeccionaral
cornienzode cadaternporadade labranzay a intervalosde 30betas
defuncionarniento.Losdientesse puedenreernplazar.Consulteel
n_rnerode piezaen la secci6nListade piezasde estemanual.
Inspecci6n de los dientes
Conel use,losdientesseacortan,seangostanyvuelven
puntiagudos.Elusede dientesrnuydesgastadosresultar_,en p_rdida
de profundidadde la labranzayen rnenoreficaciaparacortarygirar
debajode larnateriaorg_.nica.
Retiro/Instalaci6n de un conjunto de dientes
1. Retirelas cubiertasde losextremesy losprotectoreslateralesdel
protectordelosdientessacandolastrestuercasrnariposaqueIo
sujetana cadalade.
2. Unconjuntode dientesconstade unconjuntode dientes
izquierdoyunconjuntodedientesderecho.
NOTA:Elconjuntodedientessernueverotandoen sentidocontrario
conlos hordesafiladosde losdientesubicadosparaintroducirseenel
sueloprirnerocuandorotanensentidocontrario.Observeestaposici6n
delosdientesparapoderreinstalarlosconjuntosdedientesnuevos.
3. Pararetirarunconjuntodedientes,sirnplernentesaquela
chavetade ret_ninternaque sujetala chavetadehorquilla.Vea
la Figura29.
Pasador
interne
Pasadorde
herquilla
/
Figura29
J
.
5.
Retirela chavetadehorquillaydesliceel conjuntohaciaafuera
de launidady lejosdelejede los dientes.
Antesde volvera instalarel conjuntodedientes,inspeccione
eleje delosdientesparaverificarsi hay6xido,asperezaso
rebabas.Limeo lije ligerarnente,segQnsea necesario.Apliqueal
ejeunacapadelgadade grasa.
6. Instalecadaconjuntodedientesde modeque elbordecortante
(filoso)delosdientespenetreel sueloprirnerocuandola
cultivadorasernuevahaciaadelante.Recuerdequeestosdientes
rotanen sentidocontrario,asi queasegureelconjuntodedientes
al ejede losdientesconel pasadorde horquillayel pasadorde
chavetainterne.
AJUSTES
Manija
Se puedeajustarla rnanijaa la alturadeseada.Consultela secci6nde
Funcionarnientoparaobtenerdetalles.
Ajuste del cable del embrague secundario
Si el ajusteadicionalesnecesariadespu_sdequeel ajusteprirnario
de la secci6nde laAsarnbleaya no puedeserutilizado,el ajuste
secundariosepuederealizardela siguienternanera:
1. Retirelatapa dela correacomeseindicala sustituci6nde la
correaen lap_.gina21.
2. Localizarel rnuelleenel extremedel cable.Consultela Figura30.
Tuerca
Figure30
3. Aflojarla tuercasuperiory luegoapretaro aflojarla tuercarn_.s
bajahastaquelatensi6nadecuadasealcanza.
4. Unavezquelatensi6nadecuadase alcanza,velveta apretarla
tuercasuperiorparaasegurarel cable.
Varilla de la polea Iota
Consultela secci6nMontajeparavet lasinstruccionesdelajustede la
varillade lapoleaIoca.
64
