Assembly
Page 5-12
Cybex Free Weight Owner’s Manual

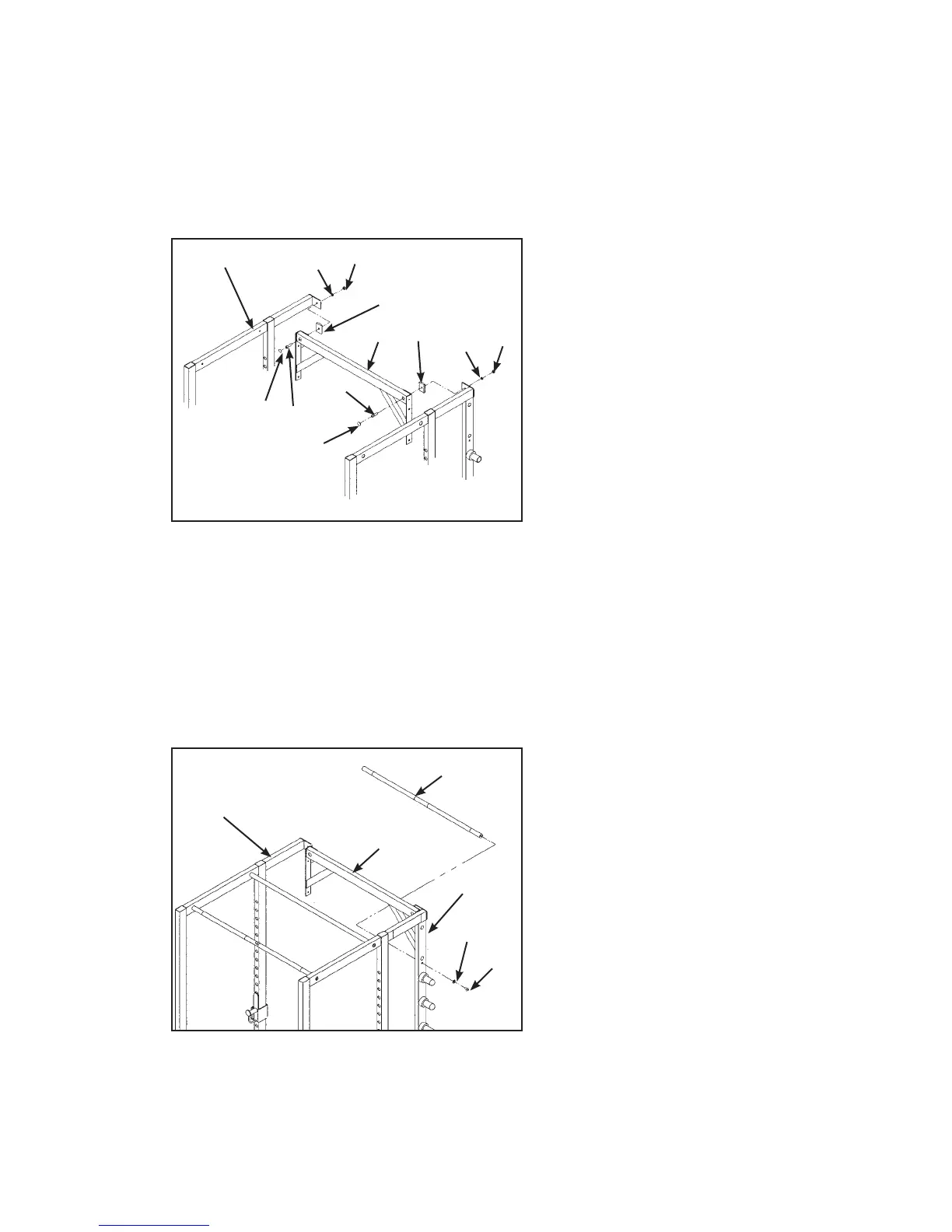

Position spacer plate (#14) between center brace (#21) and Power Cage.
Secure spacer plate (#14) to Power Cage and center brace (#21) using one hex nut .50-13, one
lockwasher .50 (#15), one SHCS .50-13 x 1.75 (#18) and one plastic insert 1.19 Dia. (#6). See
Figure 10.
G.
H.
Figure 10
Power
Cage
14
15
6
17
18
14
15
18
6
17
21
Figure 11
5
4
1
19
21
20
Position knurled support bar (#1) between right and left side attachments (#19 and #20) under
center brace (#21).
Secure knurled support bar (#1) using two washers .50 (#4) and two BHSCS .50-13 x 1.00 (#5).
See Figure 11.
Repeat Steps 7H and 7J for other side.
I.
J.
K.
