Cyclo Vac HE - Page 6

6

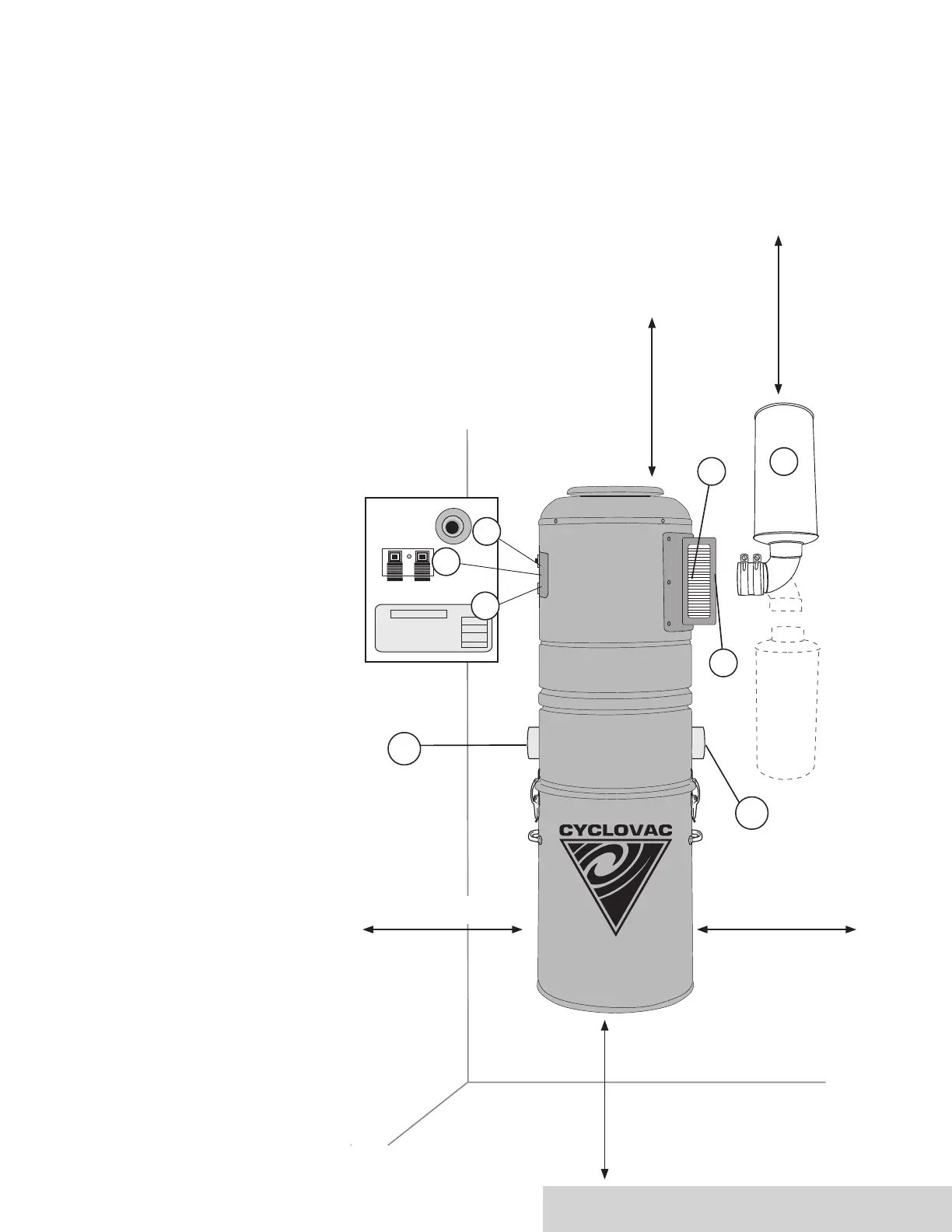

Schematic | Schématique | Схема
E, GS & H Series
Séries E, GS & H & modèles
СЕРИЯ E, GS, H
1. Circuit Breaker
Remise en circuit
Автоматический выключатель
2. Low Voltage Connector
Connecteur bas voltage
Слаботочные клемники
3. Serial Number
Numéro de série
Серийный номер
4a. Left Air Intake
Entrée d’air gauche
Левый всасывающий патрубок
4b. Right Air Intake
(except Constructor, Mini, GS95 & GS125 models)
Seal the unused air intake with the
provided cap.
Entrée d’air droite
(sauf modèles Constructor, Mini,
GS95 & GS125)
Sceller l’entrée d’air non utilisée
avec le bouchon fourni.
Правый всасывающий патрубок
Закройте отверстие неиспользуемого
всасывающего патрубка заглушкой,
входящей в комплект поставки.
5. Mufer
Silencieux
Шумоглушитель
6. Carbon Dust Filter
(E/GS/H 715, 2015 & 5015 (2 lters) models only)
Filtre à poussière de carbone
(modèles E/GS/H 715, 2015 & 5015 (2 ltres))
Блок фильтрации угольной пыли
(только для моделей E/GS/H 315, 715 и 2015)
7. Air Exhaust
Sortie d’air
Выпуск воздуха
5
4a
4b
6
7
min. | мин
30 cm (12")
min. | мин
30 cm (12")
min. | мин
30 cm (12")
min. 30 cm (12")
Recommended 40 cm (16")
Recommandé 40 cm (16")
Рекомендуется 40 см (16")
With mufer turned down
Si le silencieux est dirigé vers le sol
Если шумоглушитель повернуть вниз,
min. | мин. 30 cm (12")
C
I
R
C
U
I
T
B
R
E
A
K
E
R
P
r
e
s
s
t
o
r
e
s
e
t
#SÉRIE - SERIAL#
FF00000000
CERTIFICATION NO
000000
000V - 00HZ
AMP.
00A
3
2
1
