Cyclo Vac HE - Schematic - DL;GX;HX7515 Model | Schématique DL;GX;HX7515 | Схема - Серия DL;GX;HX7515

8
Schematic | Schématique | Схема

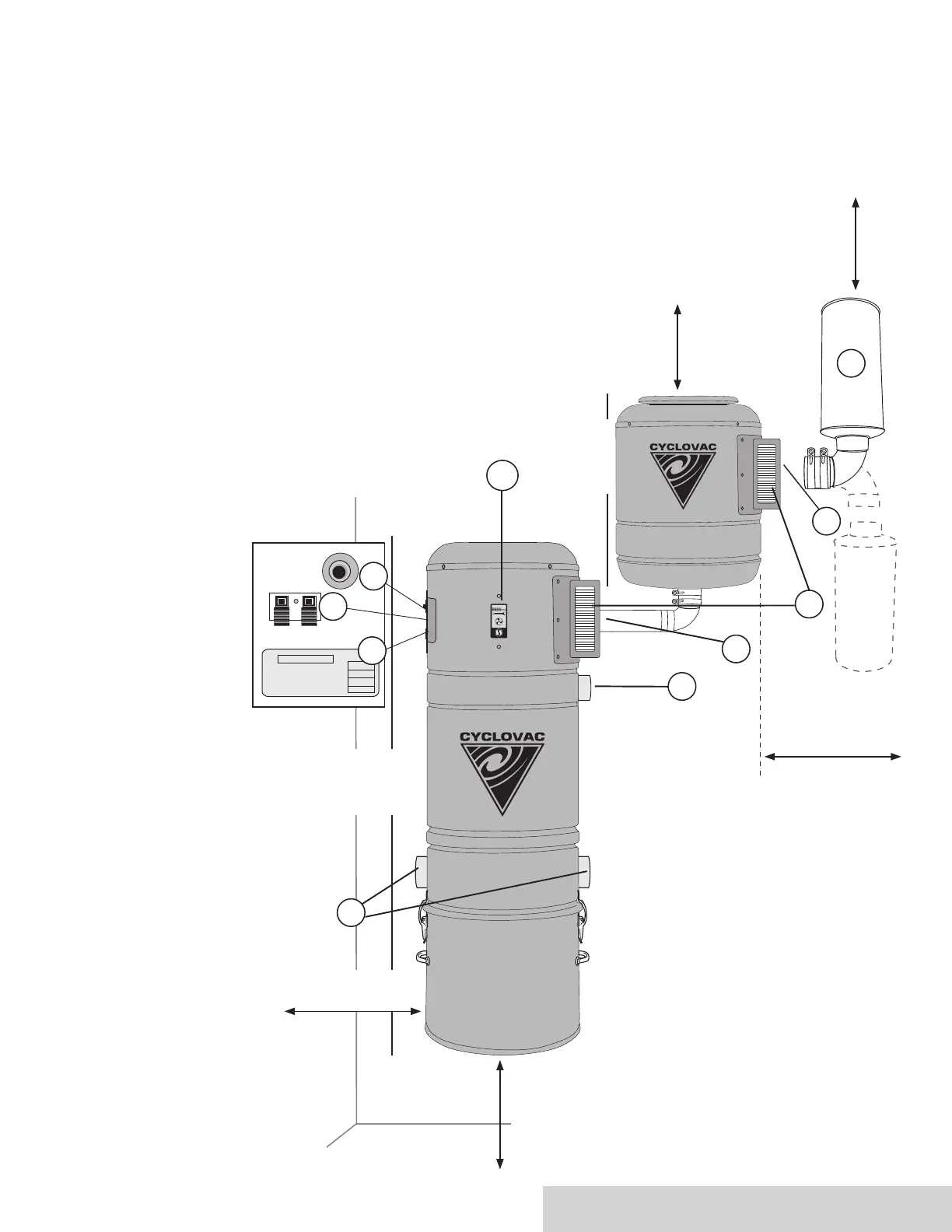

GX/DL/HX7515 - Installation in series
GX/DL/HX7515 - Installation en série
GX/DL/HX7515 – последовательное соединение
1. Circuit Breaker
Remise en circuit
Автоматический выключатель
2. Low Voltage Connector
Connecteur bas voltage
Слаботочные клеммники
3. Serial Number
Numéro de série
Серийный номер
4. Air Intakes
(seal the unused air intake with the provided cap)
Entrées d’air
(sceller l’entrée d’air non utilisée avec le bouchon fourni)
Всасывающие патрубки
(закройте отверстие неиспользуемого
всасывающего патрубка заглушкой, входящей
в комплект поставки)
5. Exhaust for Installation in Parallel*
Sortie pour installation en parallèle*
Выпуск воздуха для параллельного
соединения*
6. Exhaust for Installation
in Series
Sortie pour installation
en série
Выпуск воздуха для
последовательного
соединения
7. Mufer
Silencieux
Шумоглушитель
8. Air Exhaust
Sortie d’air
Выпуск воздуха
9. Carbon Dust Filters
Filtres à poussière de carbone
Блоки фильтрации угольной пыли
10. DataSync LCD Monitor
Moniteur DataSync - écran ACL
Жидкокристаллический дисплей
DataSync
* In this case, this exhaust should
be sealed with a cap.
Dans ce cas-ci, cette sortie
devrait être scellée avec un bouchon.
В этом случае этот выпуск воздуха
должен быть закрыт заглушкой.
motor head
unité motrice
secondaire
силовой
блок
main unit
unité principale
силовой блок
4
5
6
7
8
9
10
min. 30 cm (12")
Recommended 40 cm (16")
Recommandé 40 cm (16")
Рекомендуется 40 cm (16")
min. | мин.
30 cm (12")
min. | мин.
30 cm (12")
min. | мин.
30 cm (12")
min. | мин.
30 cm (12")
C
I
R
C
U
I
T
B
R
E
A
K
E
R
P
r
e
s
s
t
o
r
e
s
e
t
#SÉRIE - SERIAL#
FF00000000
CERTIFICATION NO
000000
000V - 00HZ
AMP.
00A
3
2
1
