D-Link DSR-1000 Quick Installation Guide

8  D-Link Services Router
DEUTSCH
LED
Anzeigen
Farbe Status Beschreibung
Strom /
Status
Orange
-
farben/
Grün
Durchgehend
orangefarben
Gerät während Einschalt-
und Hochfahrvorgang
Durchgehend
grün
Ende Hochfahrvorgang
Blinkt orange
-
farben
Gerät abgestürzt und in
Wiederherstellmodus
Grün blinkend System defekt. Firmware-
Upgrades fehlge
-
schlagen.
LED leuchtet
nicht
Gerät ist ausgeschaltet.
USB Grün Durchgehend
grün
Gute Verbindung
Grün blinkend Dieser Port ist aktiv
LED leuchtet
nicht
Keine Verbindung
TX/RX-
Status
Grün LED leuchtet
nicht
Keine Verbindung
Durchgehend
grün
Verbindung hergestellt
Grün blinkend Port sendet oder
empfängt Daten
Verbindungs
-
geschwin-
digkeit
Grün/
Orange
-
farben
LED leuchtet
nicht
Port-Betrieb mit 10 Mbit/s
Durchgehend
grün
Port-Betrieb mit
100 Mbit/s
Durchgehend
orangefarben
Port-Betrieb mit
1000 Mbit/s
Installation des Geräts
Standardeinstellungen für die DSR-500/1000-Schnittstellen
Tabelle 2. Beschreibungen der Status-LEDs des Geräts
Installation und Verbindung
In diesem Abschnitt wird beschrieben, wie Sie ein
DSR-500/1000-Gerät in einem 19-Zoll-
Standardrack installieren und Kabel am Gerät
anschließen.
Erste Schritte
Beachten Sie die folgenden Vorsichtsmaßnahmen,
um Fehler, Geräteausfälle und Verletzungen zu
vermeiden:
- Vor der Installation muss die Stromversorgung
getrennt werden.
- Das Gerät muss in einem Raum mit ausreichender
Belüftung betrieben werden. Die Raumtemperatur
darf 40
o
C
- Vor und hinter dem Gerät muss sich 1 Meter
freier Platz benden.
- Achten Sie beim Installieren des Geräts in einem
Rackrahmen darauf, dass die Lüftungsöffnungen
an den Seiten des Gehäuses nicht blockiert
sind. Stellen Sie sicher, dass geschlossene
Racks über Lüfter und seitliche Lüftungsschlitze
verfügen.
- Beseitigen Sie vor der Installation die folgenden
Gefahrenquellen: feuchte oder nasse Böden,
Lecks, beschädigte oder nicht geerdete Strom
-
kabel und fehlende Sicherheitserdungen.
Das DSR-500/1000-Gerät kann in ein Geräterack
mit einer Standardgröße von 19 Zoll eingebaut
werden. So installieren Sie ein Gerät in einem Rack:
1. Bringen Sie die Befestigungsklammern an den
beiden Seiten des Gehäuses an, wie in
Abbildung 3 gezeigt, und xieren Sie sie mit
den mitgelieferten Schrauben.
Ethernet-
Schnittstelle
Schnittstel-
lentyp IP-Adresse
Webbasiertes
Management
LAN (1-4) /
WLAN
Statische IP 192.168.10.1/24 Aktiviert
WAN1 DHCP-Client 0.0.0.0/0 Deaktiviert
WAN2
(Kongurier
-
barer Port)
DHCP-Client
(Standard)
0.0.0.0/0 Deaktiviert
Statische IP
(wenn als DMZ
konguriert)
172.17.100.254/24 Deaktiviert
Tabelle 3. Standardschnittstellen-Einstellungen
Hinweis: Standardmäßig ermöglichen D-Link
Services Router aus Sicherheitsgründen nur den
webbasierten Zugriff über LAN- und WLAN-Schnitt-
stellen.
WAN2 ist ein kongurierbarer Port. Er unterstützt
verschiedene und spezielle Anwendungsmöglich-
keiten. Wird der WAN2-Port als DMZ-Port konguriert,
wird die IP-Adresse auf 172.17.100.254 geändert.

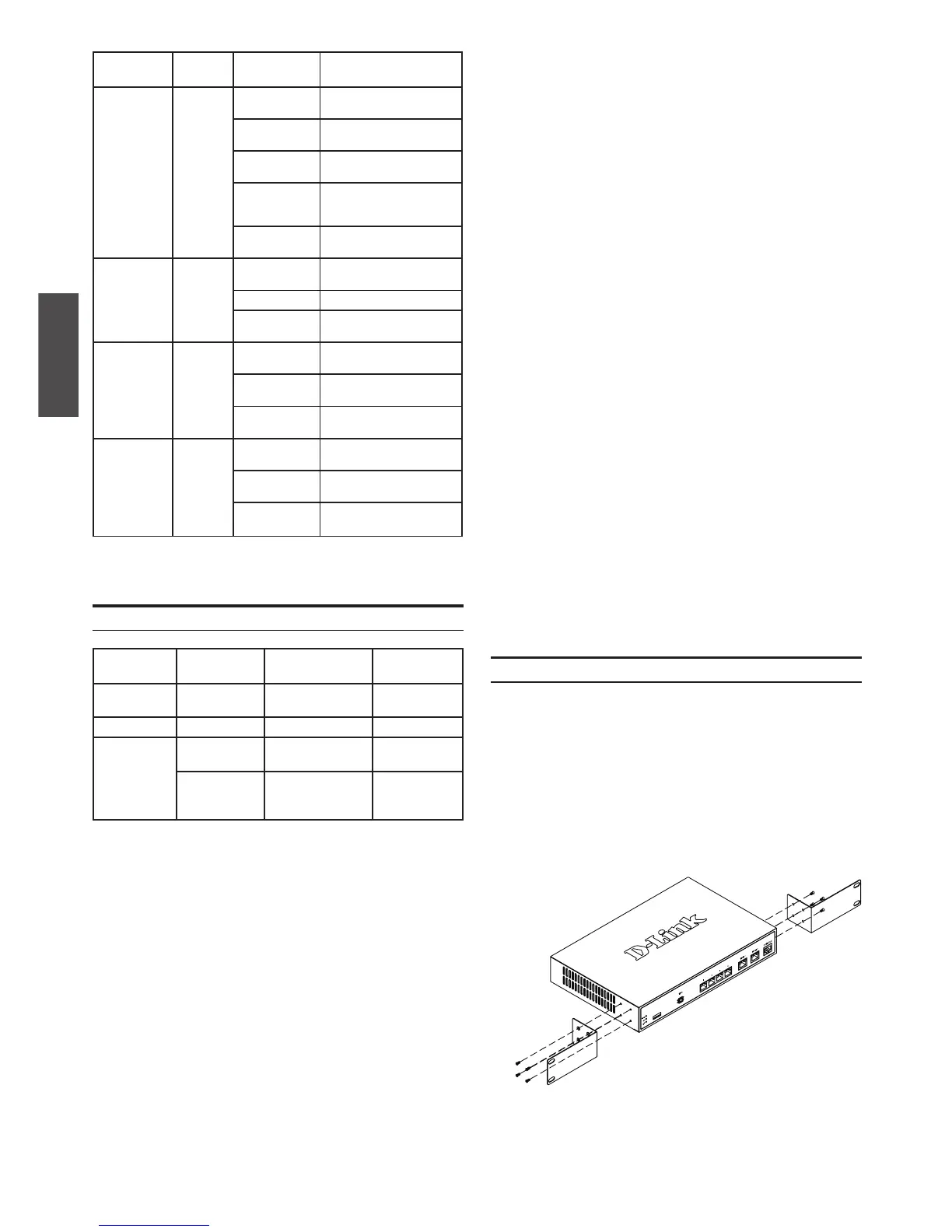

Abbildung 3. Anbringen der Rackbefestigungsklammern
