D-Link Services Router 13
FRANÇAIS
Voyants d'état et voyants des ports
Ethernet du périphérique
À propos de ce guide
Ce guide fournit des instructions étape par étape,
qui vous permettront de congurer votre routeur
de services DSR-500/1000 D-Link. Notez que le
modèle que vous avez acheté peut légèrement
différer de celui illustré sur les gures.
Déballage du produit
Ouvrez le carton d'emballage, puis déballez
soigneusement son contenu. Consultez la liste de
colisage pour vous assurer qu'il ne manque aucun
article et qu'ils sont tous en bon état. Si un des
éléments est manquant ou endommagé, veuillez
contacter votre revendeur D-Link local pour
obtenir un remplacement.
- Un (1) routeur de services DSR-500/1000.
- Un (1) adaptateur secteur
- Un (1) câble de console (câble RJ45 à DB9)
- Un (1) câble Ethernet (CAT5 UTP/droit)
- Un (1) CD de référence (CD-ROM contenant la
documentation du produit au format PDF)
- Deux (2) supports de montage en bâti
Élément Fonction Description
A Voyant Voyant d'alimentation : Indique que le
routeur de services est sous tension.
B Port USB Il peut prendre en charge les diffé
-
rents périphériques USB 1.1 ou 2.0
ci-dessous :
1. Disque Flash ou disque dur pour le
partage sur le réseau.
2. Adaptateur 3G pour lien WAN redondant
3.Imprimante
C Ports LAN
Gigabit (1-4)
Connexion de périphériques Ethernet tels
que des ordinateurs, des commutateurs
et des concentrateurs.
D Ports WAN
Gigabit (1-2)
Deux ports WAN (Réseau étendu) Auto
MDI/MDIX permettent de connecter le
câble Ethernet au modem câble ou DSL.
Le port WAN2, congurable, peut prendre
en charge le port WAN2 ou DMZ pour
établir une double connexion au réseau
étendu ou pour créer des grappes de
serveurs internes.
E Port de
console
Sert à accéder à l'interface de ligne de
commande (CLI) via un câble de console
RJ45 à DB9.
Tableau 1. Description de la façade du DSR-500/1000
Les voyants du périphérique donnent des infor-
mations sur son état actuel. Pendant la procédure
de mise sous tension du périphérique, le voyant
d'alimentation/d'état reste allumé en orange. Le
démarrage prend environ une minute ;ensuite, le
voyant devient vert. Pour éteindre le périphérique
puis le rallumer, il est conseillé d'attendre quelques
secondes entre le moment où vous l'arrêtez puis
le rallumez. Le voyant Ethernet indique l'état de
chaque port Ethernet. Le tableau 2 répertorie le
nom, la couleur, l'état et la description de chaque
voyant du périphérique.
Figure 2. Voyants du port Ethernet RJ-45
État de
l'émission/
réception
Vitesse
de connexion
Façade - DSR-500/1000
Présentation du produit
Remarque : Le DSR-500 ne prend en charge
qu'un seul port USB.

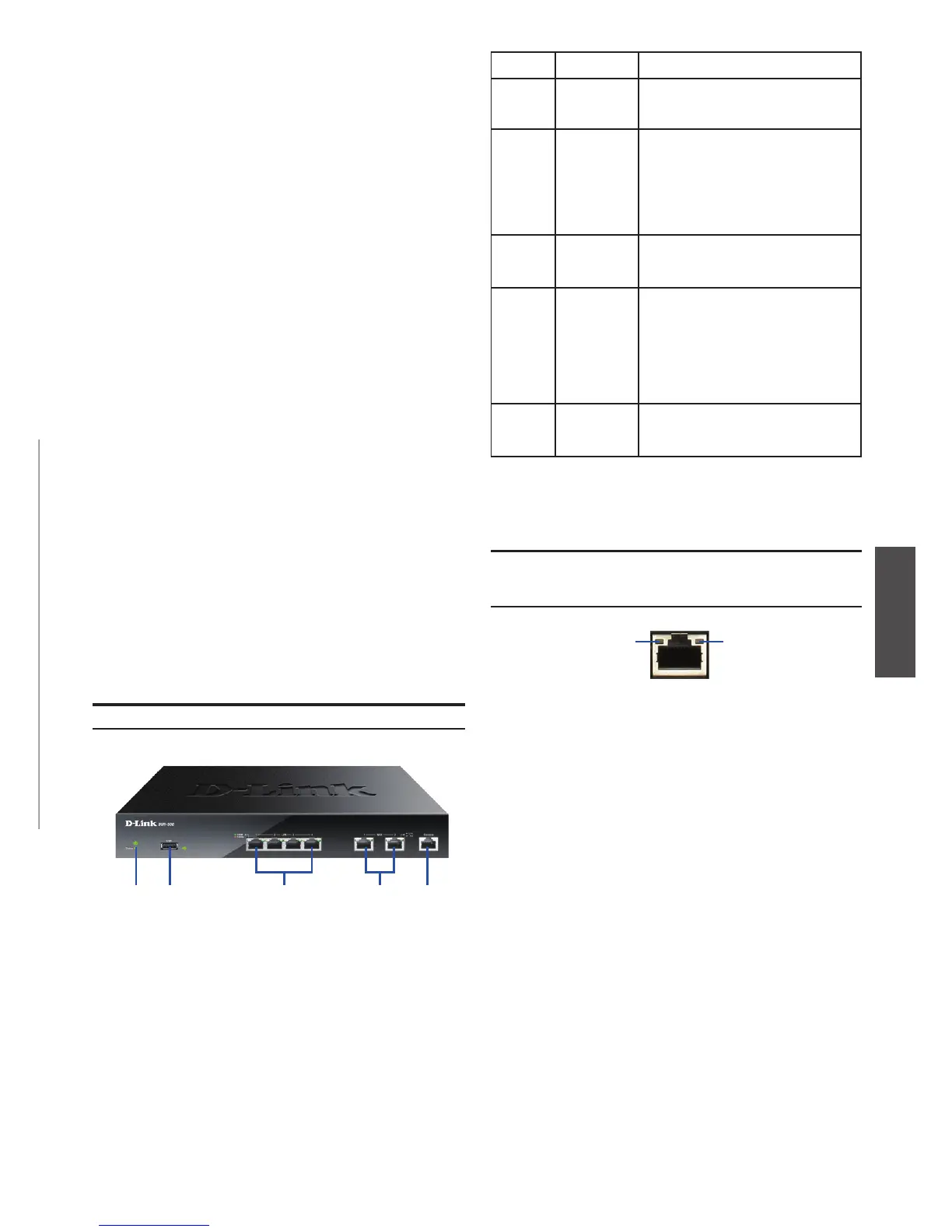

Figure 1. Façade du DSR-500/1000
EA C
DB
