D-Link Services Router 43
PORTU GUÊS
Sobre Este Manual
Este manual propicia instruções passo a passo para
a instalação do produto DSR-500/1000 Services
Router da D-Link. Observe que o modelo que você
adquiriu pode parecer um pouco diferente com
relação àqueles mostrados nas ilustrações.
Como desembalar o Produto
Abra a caixa do produto e desembale o seu
conteúdo cuidadosamente. Consulte a lista de
itens abaixo para se certicar de que todos os
componentes estão presentes e não estão
danicados. Caso algum item esteja faltando
e ou danicado, entre em contato com o seu
revendedor D-Link local para a substituição do
mesmo.
- Um (1) aparelho DSR-500/1000 Services Router.
- Um (1) adaptador de energia
- Um (1) Cabo de Console (Cabo RJ45 para DB9)
- Um (1) Cabo Ethernet (CAT5 UTP/Direto)
- Um (1) CD de referência (CD-ROM contendo a
documentação do produto em formato PDF)
- Dois (2) Suportes de Montagem de Bastidor
Item Característica Descrição
A LED LED Power: Indica que o Services
Router está ligado.
B Porta USB A mesma pode suportar vários dos
dispositivos USB 1.1 ou 2.0 abaixo:
1. Flash Disk ou Disco Rígido para
compartilhamento de rede.
2. Adaptador 3G para WAN redun
-
dante
3. Impressora
C Porta Gigabit LAN
(1-4)
Conecta dispositivos Ethernet, tais
como computadores, interruptores
e hubs.
D Porta Gigabit WAN
(1-2)
As duas portas auto MDI/MDIX WAN
são a conexão para o cabo Ethernet
ao cabo ou modem DSL.
A porta WAN2 é uma porta cong
-
urável que pode suportar porta WAN2
ou DMZ para propósitos de conexões
duplas WAN ou Parque de Servidores
interno.
E Porta de Console Utilizada para acessar a Interface de
Linha de Comando (CLI), através do
Cabo de console RJ45-to-DB9.
Tabela 1. Descrições do Painel Frontal DSR-500/1000
LEDs Device Status (status do aparelho) e
LEDs da Ethernet Port (Porta Ethernet)
Os LEDs do aparelho mostram as informações sobre o
status atual do dispositivo. Quando o aparelho é ligado,
o LED POWER/STATUS exibirá uma luz laranja sólida
durante o processo de ativação. A inicialização leva
aproximadamente um minuto para ser concluído, o LED
mudará para uma luz verde sólida. Caso você queira
desligar o aparelho novamente, recomendamos que
você aguarde alguns segundos entre a desativação
e uma nova ativação. Os LEDs Ethernet mostram o
status de cada porta Ethernet. A Tabela 2 lista o nome,
a cor, o status e descrição de cada LED do aparelho.
Figura 2. LEDs de Porta Ethernet RJ-45
Status
TX/RX
Velocidade
de Link
Painel Frontal - DSR-500/1000
Visão Geral do Produto
Nota: O DSR-500 tem capacidade para apenas
uma porta USB.

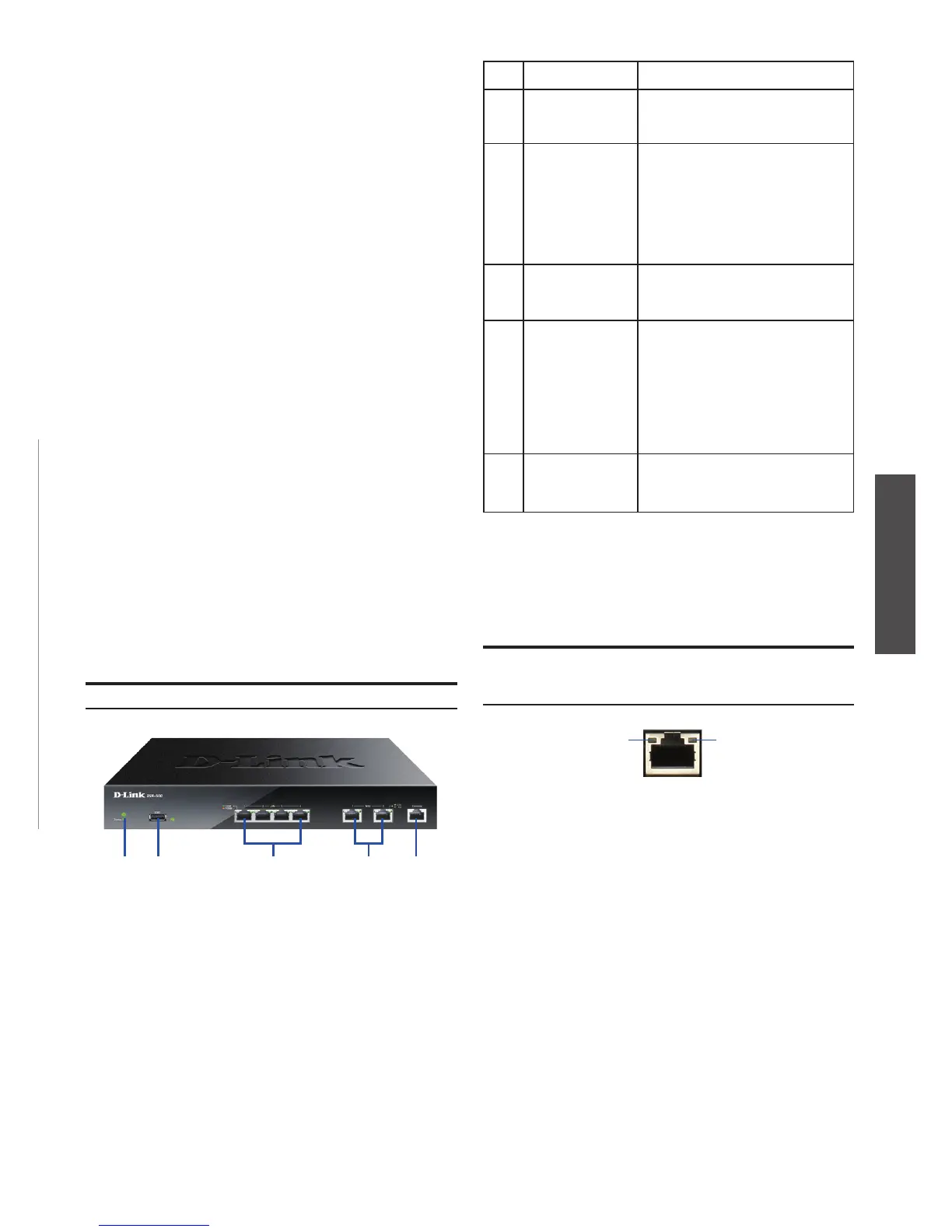

Figura 1. Painel Frontal do DSR-500/1000
EA C DB
