D-Link Services Router 45
PORTU GUÊS
Conexão do Aparelho em uma Rede

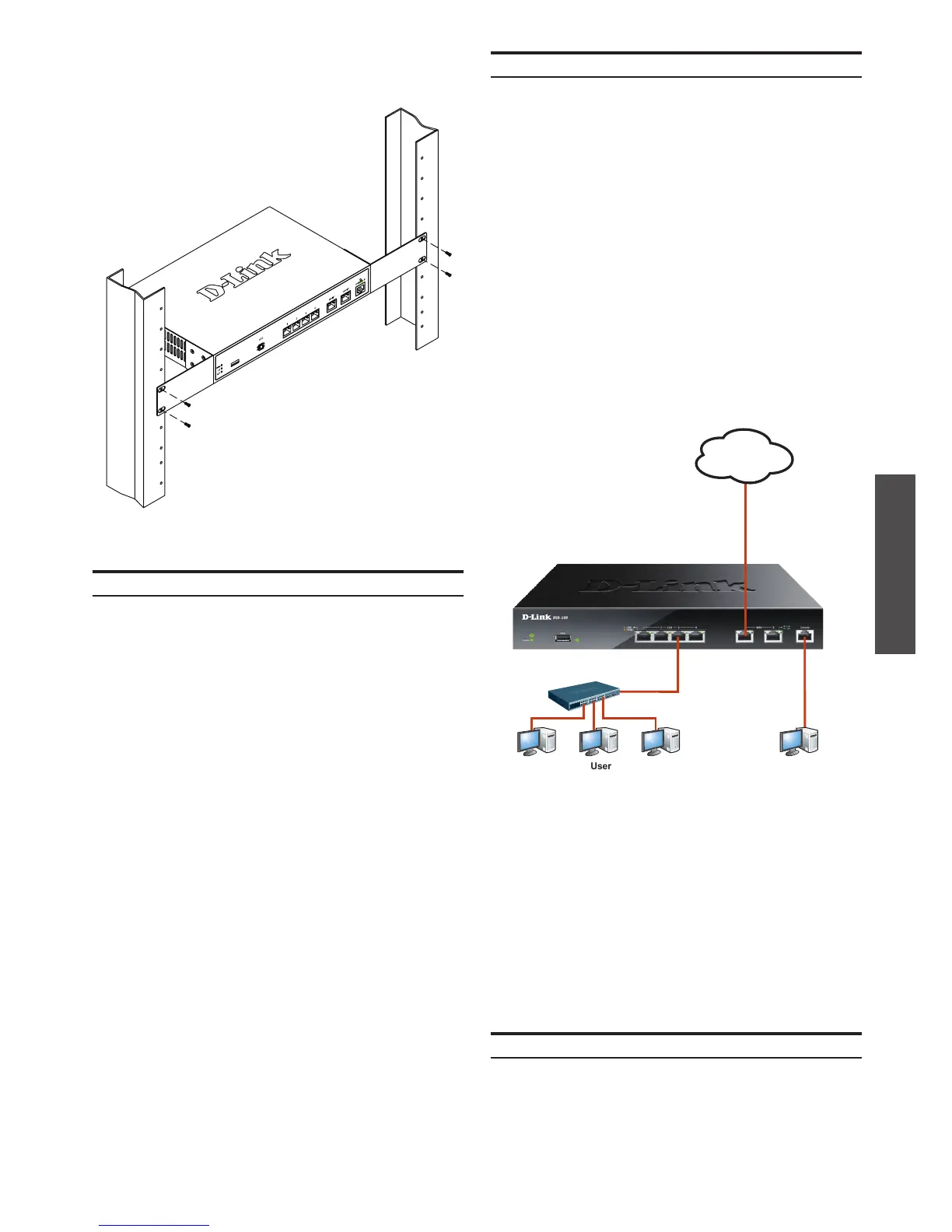

Figure 5. Basic Cabling Example
Conguração Inicial
O software do Services Router é pré-instalado
no DSR-500/1000. Quando o aparelho é ligado,
o mesmo já está pronto para ser congurado.
Enquanto o aparelho estive com a conguração
de fábrica, a qual permite que você faça a
conexão inicial do aparelho, posteriormente você
deve fazer a sua uma outra conguração, de
acordo com os seus requisitos de rede.
Uso do Web UI
Para utilizar o Web UI, a estação de trabalho,
a partir da qual você controla o aparelho,
inicialmente deve estar na mesma sub-rede do
aparelho.
Conexão da Alimentação e como Ligar/Desligar
O cabo de alimentação CA, fornecido com o
aparelho, conecta o aparelho com o aterramento,
quando conectado a uma tomada de alimentação
do tipo aterramento CA. O aparelho deve estar
conectado ao aterramento durante a operação
normal.
Para conectar o aparelho, conecte uma das
extremidades da alimentação CA principal à
tomada de alimentação do aparelho, na parte
posterior do mesmo. Conecte a outra extremidade
a uma fonte de alimentação CA.
Nota: Recomendamos o uso de um estabilizador
de voltagem para a conexão de alimentação.
Para ligar o DSR-500/1000, coloque o interruptor
de alimentação CA, localizado na parte posterior
do painel, na posição ON. Para desligar o
aparelho, coloque o interruptor na posição OFF.
2. Utilize os parafusos fornecidos com o bastidor
do equipamento para montar o aparelho no
bastidor.
Figura 4. Instalação do Services Router num bastidor
de equipamento de tamanho padrão
Esta seção fornece as informações básicas sobre
a conexão física do DRS-500/1000 a uma rede.
Para conectar os cabos necessários, conforme
mostrado na Figura 5.
1. Conecte um cabo RJ-45, a partir da porta com
a informações WAN1, ao roteador externo.
A porta WAN1 é pré-estabelecida para o
segmento de rede WAN1.
2. Conecte o cabo RJ-45, a partir da porta com a
etiqueta LAN (1-4) ao interruptor do segmento
de rede LAN.
3. Conecte um o cabo RJ45-to-DB9, a partir da
porta do console para o acesso de gestão CLI
(Command Line Interface/Interface de Linha
de Comando).
LAN Console
Internet
Switch
User
