D-Link Services Router 37
ESPAÑOL
Acerca de esta Guía
Esta Guía ofrece instrucciones paso a paso
para la creación de Servicios Router D-Link
DSR-500/1000. Tenga en cuenta que el modelo
que usted ha comprado puede tener ligeras
diferencias con las que se muestran en las
ilustraciones
Desembalando el Producto
Abra la caja de envío y cuidadosamente
descomprima su contenido. Por favor, consulte
la lista de embalaje, detallada a continuación,
para asegurarse de que todos los elementos
están presentes y en buen estado. Si algún
elemento falta o está dañado, por favor, póngase
en contacto con su distribuidor D-Link para su
reemplazo.
- (1) DSR-500/1000 Router de Servicios
- (1) adaptador de poder
- (1) Cable de consola (RJ45 a DB9 Cable)
- (1) Cable Ethernet (CAT5 UTP / Straight
Through)
- (1) CD-ROM que contiene la documentación
del producto en formato PDF
- (2) Soportes de montaje en rack
Ítem Función Descripción
A LED LED Power: Indica que el Router de
Servicios está encendido
B Puerto USB Soporta varios dispositivos USB 1.1
y 2.0:
1. Disco Flash o Disco Duro para
compartir en la Red
2. Adaptador 3G para redundancia
WAN
3. Impresora
C Puerto LAN
Gigabit (1-4)
Conecte dispositivos Ethernet, como
computadoras, switches y hubs
D Puerto WAN
Gigabit (1-2)
2 puertos WAN MDI/MDIX para la
conexión del cable Ethernet al módem
de cable o DSL.
El puerto WAN 2 es un puerto congu
-
rable que puede soportar el puerto
WAN 2 o DMZ de doble conexiones
WAN o servidor de uso interno
E Puerto de
Consola
Usado para ingresar a la interfaz de
línea de comando (CLI) vía cable
RJ-45 a DB9
Tabla 1. Descripciones del Panel Frontal de
DSR-500/1000
LEDs de Estado del Dispositivo y Puerto Ethernet
Los LEDs del dispositivo muestran información
sobre el estado del dispositivo actual. Cuando el
dispositivo se encuentra encendido, el indicador
LED POWER/STATUS se mostrará naranja
durante el proceso de encendido. El inicio tarda
un minuto aproximadamente, al completar,
el indicador LED cambiará a verde. Si desea
apagar el dispositivo y volver a encenderlo,
le recomendamos que espere unos segundos
entre apagarlo y encenderlo de nuevo. Los LED
de Ethernet muestran el estado de cada puerto
Ethernet. La tabla 2 muestra el nombre, color,
estado y descripción de cada dispositivo LED
Figura 2. LED de los puertos Ethernet RJ-45
Estado
TX/RX
Velocidad
de Enlace
Panel Frontal - DSR-500/1000
Descripción del Producto
Nota: DSR-500 soporta solo un puerto USB

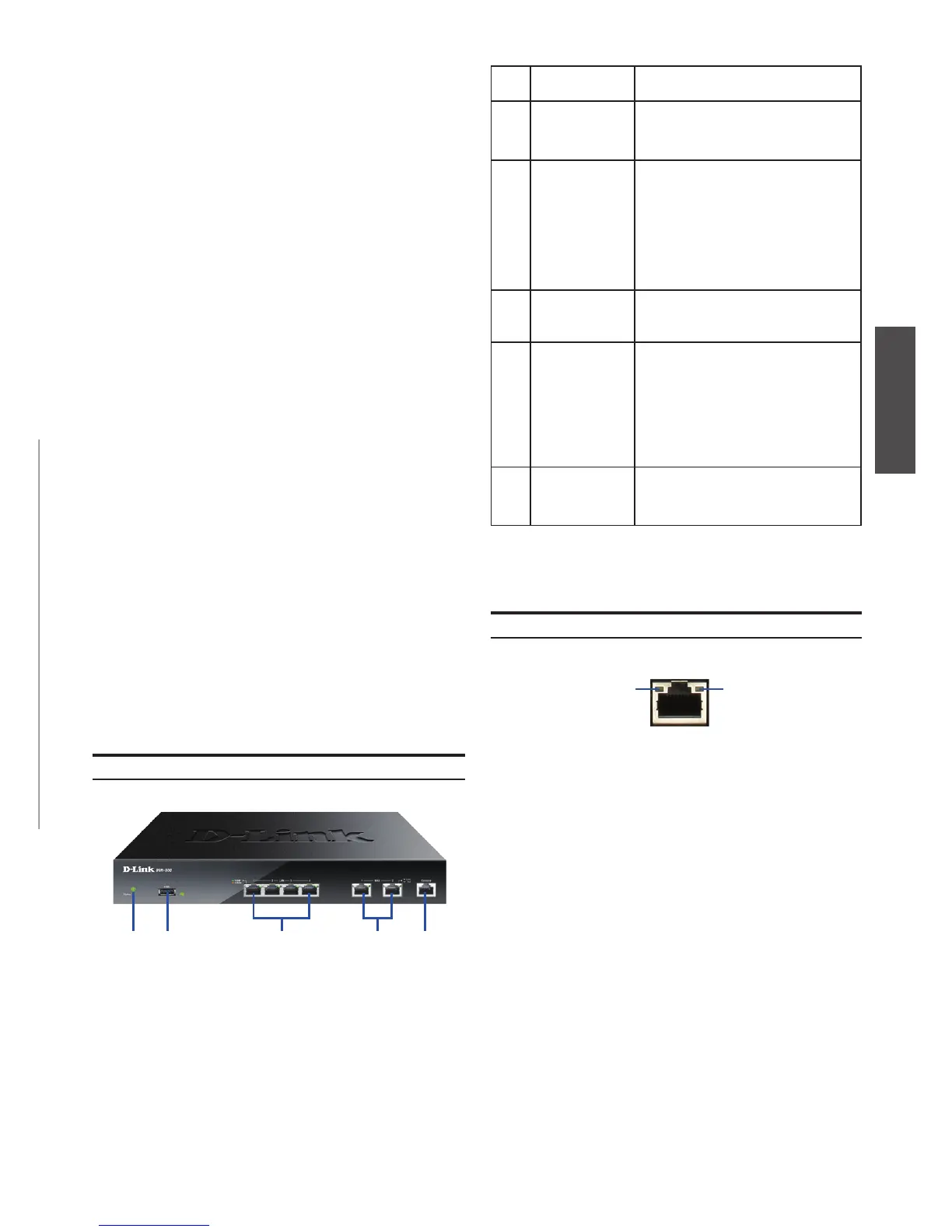

Figura 1. Panel Frontal DSR-500/1000
EA C DB
