D-Link Services Router  27
ITALIANO
LAN Console
Internet
Switch
User
Collegamento del dispositivo in rete

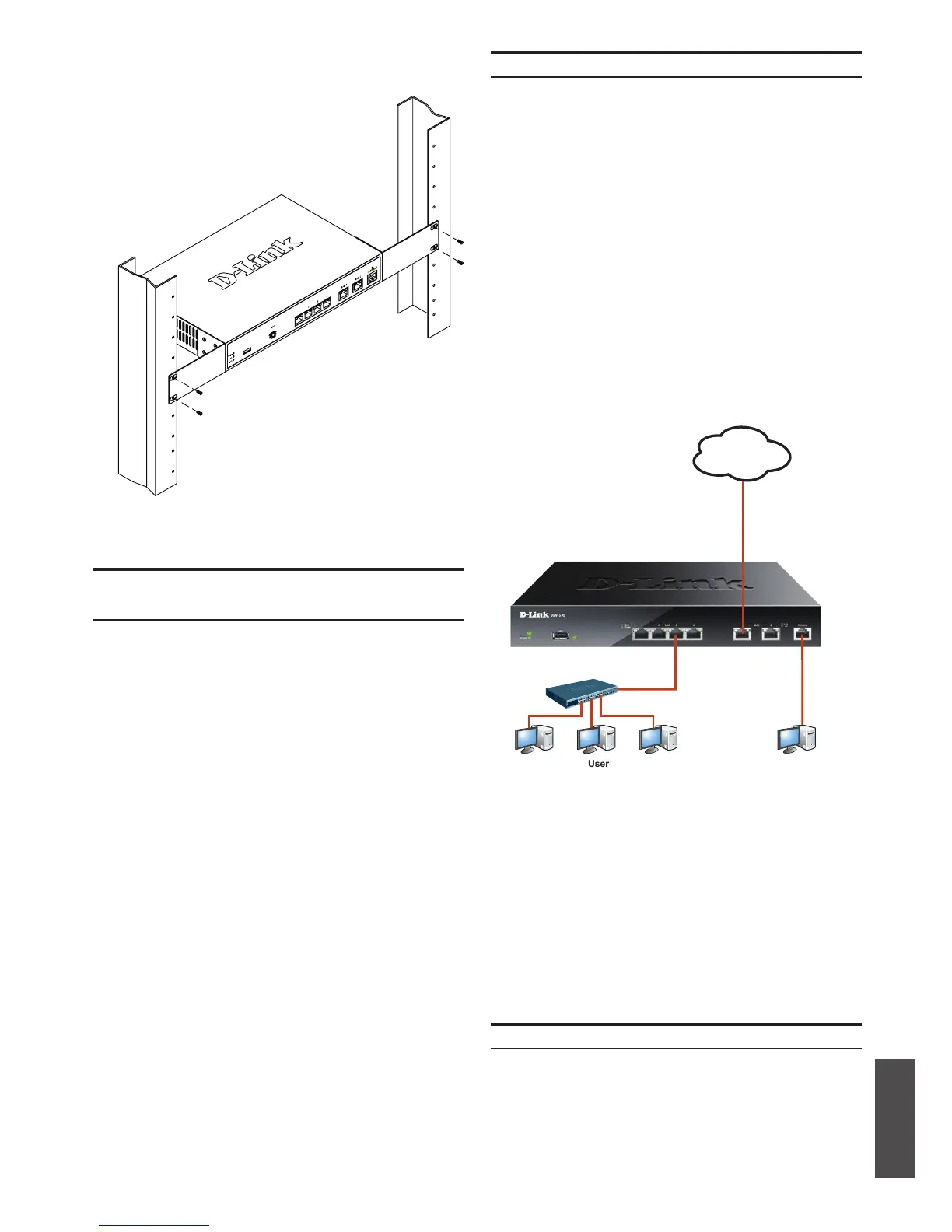

Figura 5. Esempio di cablaggio di base
Congurazione iniziale
Il software Services Router è preinstallato nel
dispositivo DSR-500/1000. All'accensione il dispo-
sitivo è pronto per essere congurato. Il dispo-
sitivo prevede una congurazione predenita che
ne consente il primo utilizzo, tuttavia è necessario
specicare ulteriori impostazioni di congurazione
a seconda dei requisiti specici della rete.
Utilizzo dell'interfaccia utente Web
Per utilizzare l'interfaccia utente Web, la
workstation da cui si gestisce il dispositivo deve
appartenere inizialmente alla stessa subnet del
dispositivo.
Il adattatore di alimentazione CA fornito in
dotazione, collega il dispositivo con la messa a
terra se inserito in una presa CA collegata a terra.
Il dispositivo deve essere collegato a terra durante
il normale funzionamento.
Per collegare l'alimentazione al dispositivo,
collegare un'estremità del adattatore di alimenta-
zione CA alla presa di alimentazione CA presente
nella parte posteriore del dispositivo. Collegare
l'altra estremità alla sorgente di alimentazione CA.
Nota: si consiglia l'uso di un dispositivo di prote-
zione da sovratensioni per il collegamento all'ali-
mentazione.
Per accendere il dispositivo DSR-500/1000,
portare l'interruttore di alimentazione CA posto sul
pannello posteriore in posizione On. Per spegnere
il dispositivo, collocare l'interruttore di alimenta-
zione in posizione Off.
2. Utilizzare le viti in dotazione con il rack, per
montare il dispositivo nel rack.
Figura 4. Installazione del dispositivo Services Router
in un rack di dimensioni standard
In questa sezione vengono fornite informazioni
di base sul collegamento sico del dispositivo
DSR-500 / 1000 a una rete. Per collegare i cavi
necessari come illustrato nella Figura 5:
1. Collegare con un cavo RJ-45 la porta contras-
segnata con WAN1 al router esterno. La
porta WAN1 è preallocata al segmento di rete
WAN1.
2. Collegare con un cavo RJ-45 la porta LAN
(1-4) a uno switch nel segmento di rete LAN.
3. Collegare con un cavo RJ45-DB9 la porta
della console per l'accesso di gestione CLI
(Command Line Interface).
Connessione dell'alimentazione e
accensione/spegnimento
