D-Link DSR-1000 Quick Installation Guide

14  D-Link Services Router
FRANÇAIS
Voyant Couleur État Description
Alimentation /
État
Orange /
Vert
Orange xe Périphérique pendant la
procédure de mise sous
tension
Vert xe Mise sous tension
terminée
Orange
clignotant
Le périphérique a planté
ou est en mode de
récupération
Vert clignotant Le système est défec
-
tueux, la mise à niveau du
microprogramme a donc
échoué.
Voyant éteint Le périphérique est éteint.
USB Vert Vert xe La connexion est correcte.
Vert clignotant Ce port présente une
activité.
Voyant éteint Pas de connexion.
État de
l'émission/
réception.
Vert Voyant éteint Pas de connexion.
Vert xe Une connexion est active.
Vert clignotant Le port envoie ou reçoit
des données.
Vitesse de
connexion
Vert /
Orange
Voyant éteint Le port fonctionne à
10 Mbits/s.
Vert xe Le port fonctionne à
100 Mbits/s.
Orange xe Le port fonctionne à
1 000 Mbits/s.
Installation du matériel
Paramètres par défaut des interfaces du
DSR-500/1000
Tableau 2. Description des voyants d'état du
périphérique
Installation et connexion
Ce chapitre décrit comment installer un périphé-
rique DSR-500/1000 dans un bâti standard de
19 pouces et comment y relier des câbles et
l'alimentation.
Avant de commencer
Respectez les précautions suivantes an d'éviter
tout risque d'arrêt, de dysfonctionnement de
l'équipement ou de blessure :
- Avant l'installation, vériez toujours que l'ali-
mentation est déconnectée.
- Assurez-vous que la pièce dans laquelle vous
installez le périphérique est sufsamment aérée
et que sa température ne dépasse pas 40
ºC
.
- Laissez un espace d'au moins 1 mètre à l'avant
et à l'arrière du périphérique.
- Si vous installez l'appareil dans un bâti, veillez
à ce que le cadre de ce dernier ne bouche pas
les orices de ventilation de l'appareil. Assurez-
vous que les bâtis intégrés possèdent des
ventilateurs et des orices latéraux.
- Corrigez ces situations dangereuses avant
toute installation : sols humides ou mouillés,
fuites ou câbles d'alimentation souterrains,
endommagés ou sans terre de protection.
Vous pouvez monter le périphérique DSR-500/
1000 dans un bâti standard de 19 pouces. Pour
installer un appareil dans un bâti :
1. Montez les supports de montage de chaque
côté du châssis, comme indiqué sur la
gure 3, puis xez-les à l'aide des vis fournies.

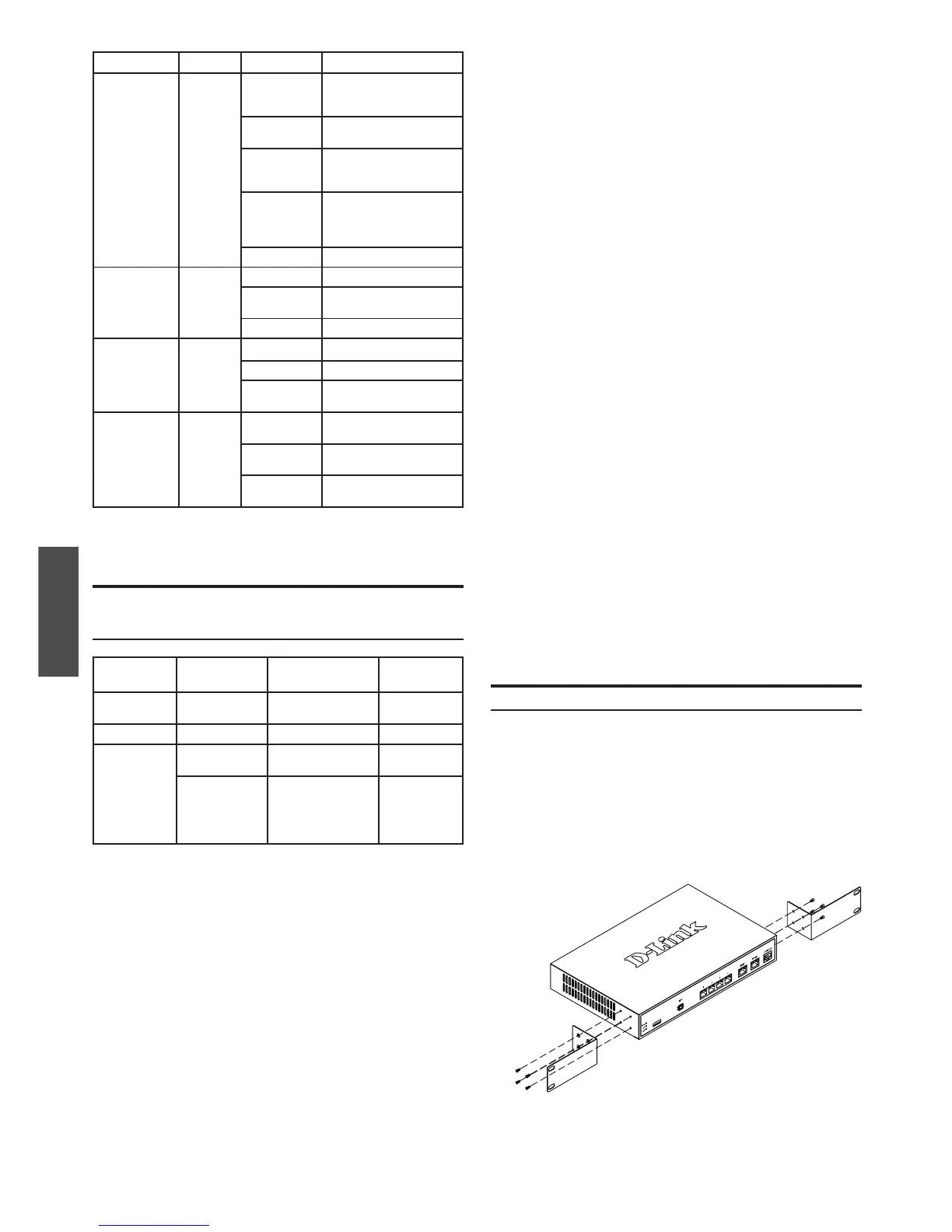

Figure 3. Fixation des supports de montage du bâti
Interface
Ethernet
Type
d'interface Adresse IP
Gestion
Web
LAN(1-4) /
WLAN
Adresse
IP statique
192.168.10.1/24 Activé
WAN1 Client DHCP 0.0.0.0/0 Désactivé
WAN2
(port congu
-
rable)
Client DHCP
(par défaut)
0.0.0.0/0 Désactivé
Adresse
IP statique
(lorsqu'elle est
congurée en
tant que DMZ)
172.17.100.254/24 Désactivé
Tableau 3. Paramètres par défaut des interfaces
Remarque : Pour des raisons de sécurité, le
routeur de services de D-Link permet par défaut
d'accéder à l'interface Web uniquement depuis
les interfaces du réseau local ou du réseau local
sans l.
Le port WAN2, congurable, prend en charge
diverses applications avancées. Lorsqu'il est
conguré sous forme de port DMZ, son adresse
IP est remplacée par 172.17.100.254.
