26 D-Link Services Router
ITALIANO
Installazione del dispositivo
Tabella 2. Descrizione dei LED di stato del
dispositivo
Installazione e connessione
Il presente capitolo descrive come installare un
dispositivo DSR-500/1000 in un rack standard da
19 pollici e come collegare i cavi e l'alimentazione
al dispositivo.
Prima di iniziare
Per prevenire arresti, malfunzionamenti del dispo-
sitivo e lesioni, osservare le seguenti precauzioni:
- Prima dell'installazione, vericare sempre che il
adattatore di alimentazione sia scollegato.
- Vericare che l'ambiente di installazione del
dispositivo abbia una sufciente ventilazione e
che la temperatura non superi i 40
o
C (104
o
F)
- Lasciare uno spazio libero di 1 metro (3 piedi)
anteriormente e posteriormente al dispositivo.
- Non collocare il dispositivo in un rack che
blocchi le prese d'aria poste sui lati del telaio.
Vericare che i rack chiusi siano dotati di
ventole e lati con prese d'aria.
- Prima dell'installazione eliminare le seguenti
condizioni di pericolo: pavimenti bagnati o
umidi, perdite, cavi di alimentazione non
collegati a terra o logorati oppure mancanza di
connessioni a terra di sicurezza.
È possibile montare il dispositivo DSR-500/1000
in un rack standard da 19 pollici. Per installare un
dispositivo in un rack:
1. Collegare le staffe di montaggio su ciascun
lato del telaio, come illustrato nella gura 3 e
ssarle utilizzando le viti in dotazione.

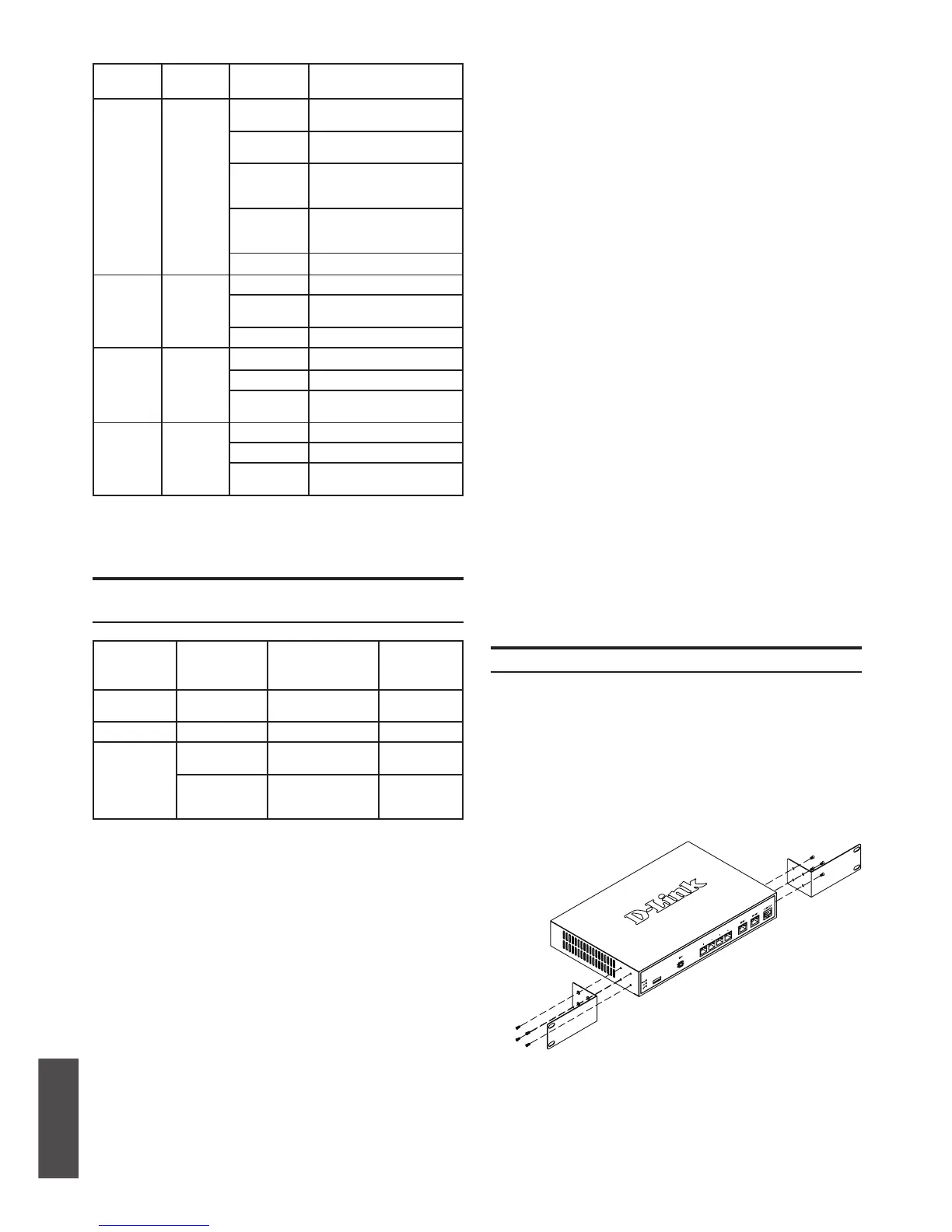

Figura 3. Collegamento delle staffe di montaggio
del rack
Tabella 3. Impostazioni di default dell'interfaccia
Nota: per motivi di sicurezza il dispositivo D-Link
Services Router consente l'accesso all'interfaccia
di amministrazione (via Web browser) soltanto
attraverso le interfacce LAN e WLAN.
WAN2 è una porta congurabile che può essere
utilizzata in diversi scenari avanzati. Quando
viene congurata come porta DMZ, il relativo
indirizzo IP verrà modicato in 172.17.100.254.
Impostazioni predenite dell'interfaccia di
DSR-500/1000
LED
Indicatori
Colore Status Descrizione
Power /
Status
Arancione/
Verde
Arancione
sso
Dispositivo durante il
processo di accensione
Verde sso Completamento del
processo di accensione
Arancione
lampeggiante
Arresto anomalo del dispo
-
sitivo. Modalità di ripristino
attivata
Verde
lampeggiante
Sistema malfunzionante.
Aggiornamenti del rmware
non riusciti.
Spia spenta Dispositivo spento
USB Verde Verde sso Collegamento valido
Verde
lampeggiante
Attività sulla porta
Spia spenta Collegamento assente
Stato TX/
RX
Verde Spia spenta Collegamento assente
Verde sso Collegamento presente
Verde
lampeggiante
La porta invia o riceve dati.
Velocità
collega
-
mento
Verde/
Arancione
Spia spenta La porta funziona a 10 Mbps.
Verde sso La porta funziona a 100 Mbps.
Arancione
sso
La porta funziona a 1000
Mbps.
Interfaccia
Ethernet
Tipo di
interfaccia Indirizzo IP
Gestione
basata sul
Web
LAN (1-4) /
WLAN
IP statico 192.168.10.1/24 Abilitato
WAN1 Client DHCP 0.0.0.0/0 Disabilitato
WAN2
(porta con
-
gurabile)
Client DHCP
(default)
0.0.0.0/0 Disabilitato
IP statico (se
congurato
come DMZ)
172.17.100.254/24 Disabilitato
