Conexión del dispositivo a una red
Figura 5. Ejemplo de cableado básico
Conguración inicial
El software del router para servicios de red
inalámbrica está preinstalado en el dispositivo
DSR-500/1000. Cuando se enciende el
dispositivo, está preparado para congurarse.
Aunque el dispositivo tiene una conguración
predeterminada de fábrica que permite conectar
inicialmente al dispositivo, debe realizar la
conguración adicional para satisfacer sus
requisitos de red especícos.
Utilización de WebUI
Para utilizar la WebUI, la estación de trabajo
desde la que gestiona el dispositivo debe
estar inicialmente en la misma subred que el
dispositivo.
El adaptador de poder CA enviado con el
dispositivo conecta el dispositivo a la toma
de tierra cuando se enchufa en una toma de
alimentación de tipo de toma de tierra CA. El
dispositivo se debe conectar a la toma de tierra
durante el funcionamiento normal.
Para conectar la alimentación al dispositivo,
enchufe un extremo del núcleo de alimentación
CA en la entrada de alimentación de CA del
aparato en el panel posterior del dispositivo.
Enchufe el otro extremo en una fuente de
alimentación CA.
Nota: se recomienda el uso de un protector de
sobretensión para la conexión de alimentación.
Para encender el dispositivo DSR-500/1000,
pulse el interruptor de alimentación CA en el
panel posterior hasta la posición de encendido.
Para apagar el dispositivo, pulse el interruptor de
alimentación hasta la posición de apagado.
2. A continuación, utilice los tornillos suministrados
con el estante de equipos para montar el
dispositivo en el estante.

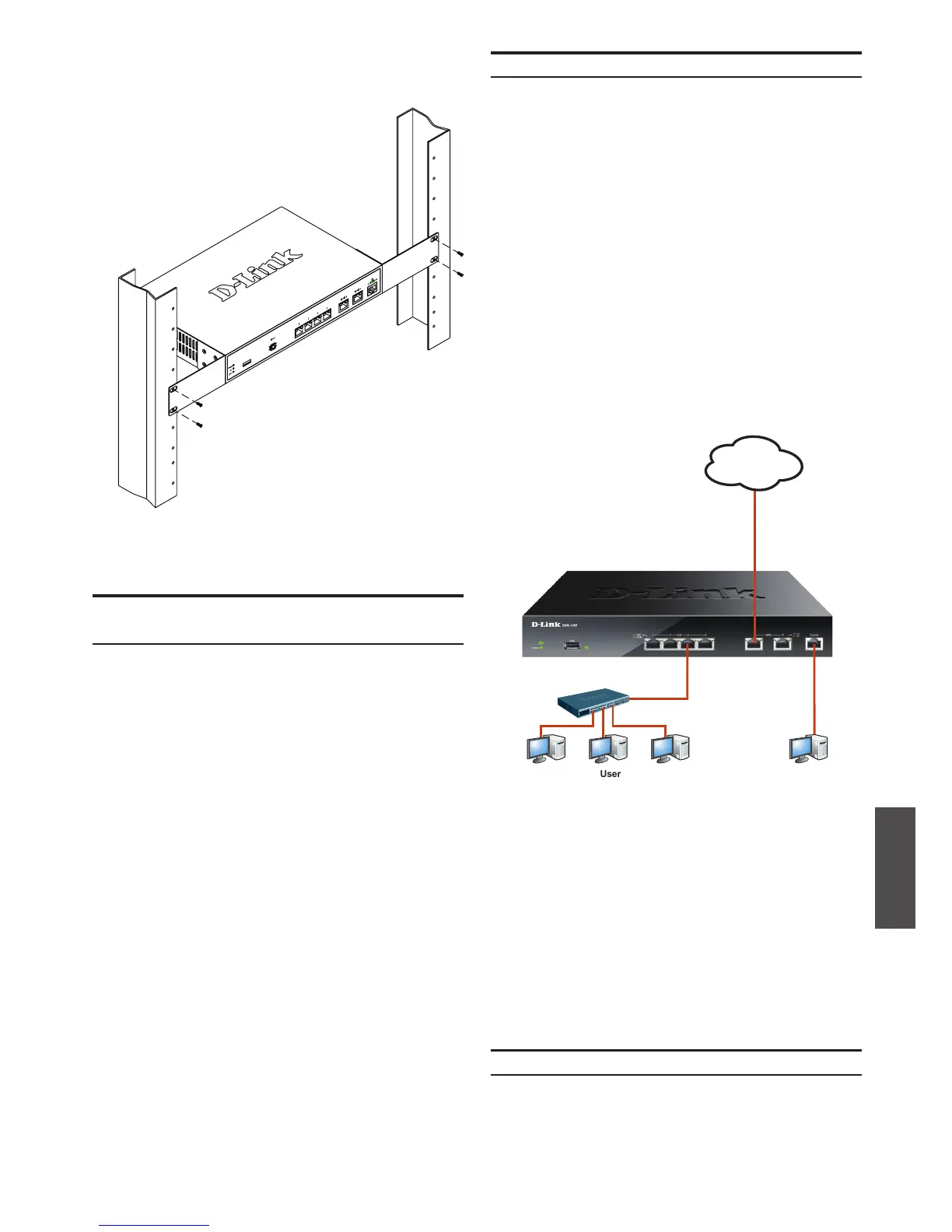

Figura 4. Instalación del router para servicios de red
inalámbrica en un estante de equipos de tamaño
estándar
Esta sección proporciona información básica
acerca de la conexión física entre el DSR-500/
1000 y una red. Para conectar los cables
necesarios como se muestra en la gura 5.
1. Conecte un cable RJ-45 desde el puerto con
la etiqueta WAN1 al router externo. El puerto
WAN1 está preasignado al segmento de red
WAN1.
2. Conecte un cable RJ-45 desde el puerto con
la etiqueta LAN (1-4) a un conmutador en el
segmento de red LAN.
3. Conecte un cable de RJ45 a DB9 desde el
puerto de la consola para el acceso de gestión
a CLI (Interfaz de línea de comandos).
