10  D-Link Services Router
DEUTSCH
Der Services Router bietet einen seriellen Port,
der eine Verbindung mit einem Computer oder
Terminal zur Überwachung und Konguration des
Geräts ermöglicht. Dieser Port verwendet einen
RJ-45-Verbindungsstecker zur Verbindung mit
einem Datenkommunikationsgerät (DCE, z. B.
einem Modem).
Zur Verwendung der Konsolenport-Verbindung
benötigen Sie Folgendes:
1. Ein Terminal oder einen Computer mit einem
seriellen Port und Terminal-Emulationsfähig
-
keiten.
2. Ein RJ45-to-DB9 RS-232 mit Verbindungs-
buchse. (Im Lieferumfang des Produkts
enthalten und auf der Packliste aufgeführt)
3. Wenn Ihr Laptop oder PC keinen RS-232-
Anschluss aufweist, ist ein Konverter erfor-
derlich.
Hinweis: Im Lieferumfang des DSR-500/1000 ist
kein RS-232-Konverter enthalten. Er muss also
gesondert erworben werden.
So stellen Sie eine Konsolenverbindung her:
1. Stecken Sie den RJ-45-Verbindungsstecker des
mitgelieferten RJ45-to-DB9-Kabels direkt in den
Konsolenport des Services Routers.
2. Schließen Sie das andere Ende des Kabels an
ein Terminal oder an den seriellen Anschluss
eines Computers an, auf dem Terminal-Emula
-
tions-Software ausgeführt wird. Nehmen Sie
in der Terminal-Emulations-Software folgende
Einstellungen vor:
Baud rate (Baudrate): 115200SFlbData bits
(Datenbits): 8
Parity (Parität): Keine
Stop bits (Stoppbits): 1
Flow Control (Datenusssteuerung): Keine
3. Wenn Sie das Terminal korrekt eingerichtet
haben (indem Sie den Anleitungen in Abschnitt
2.3 "Stromanschluss und Gerät ein-/ausschalten"
gefolgt sind), schalten Sie Ihr Gerät ein. Die
Startsequenz wird am Terminal angezeigt.
4. Nach Abschluss der Startsequenz wird die
Eingabeaufforderung der Befehlszeile angezeigt.
Das Gerät kann jetzt konguriert werden.
So greifen Sie über die WebUI auf das Gerät zu:
1. Schließen Sie Ihren Arbeitsplatzrechner am
Port an, der mit LAN (1-4) gekennzeichnet und
standardmäßig dem LAN zugewiesen ist.
2. Stellen Sie sicher, dass der Arbeitsplatzrechner
mit einer statischen IP-Adresse im Subnetz
192.168.10.0/24 konguriert ist.
SFlbHinweis: Deaktivieren Sie die Popup-
Blocker-Software oder
fügen Sie die Management-IP-Adresse
Https://192.168.10.1 der Liste der zugelassenen
Adressen Ihrer Popup-Blocker-Software hinzu.
3. Starten Sie Ihren Browser. Geben Sie die
IP-Adresse für die LAN-Schnittstelle ein. (Die
werkseitig vorgegebene Standard-IP-Adresse ist
Https://192.168.10.1). Drücken Sie dann auf die
Eingabetaste.
4. Melden Sie sich auf der Services Router-Web-
Benutzeroberäche an. Die standardmäßigen
Anmeldeinformationen lauten:
Username (Benutzername): admin
Password (Kennwort): admin

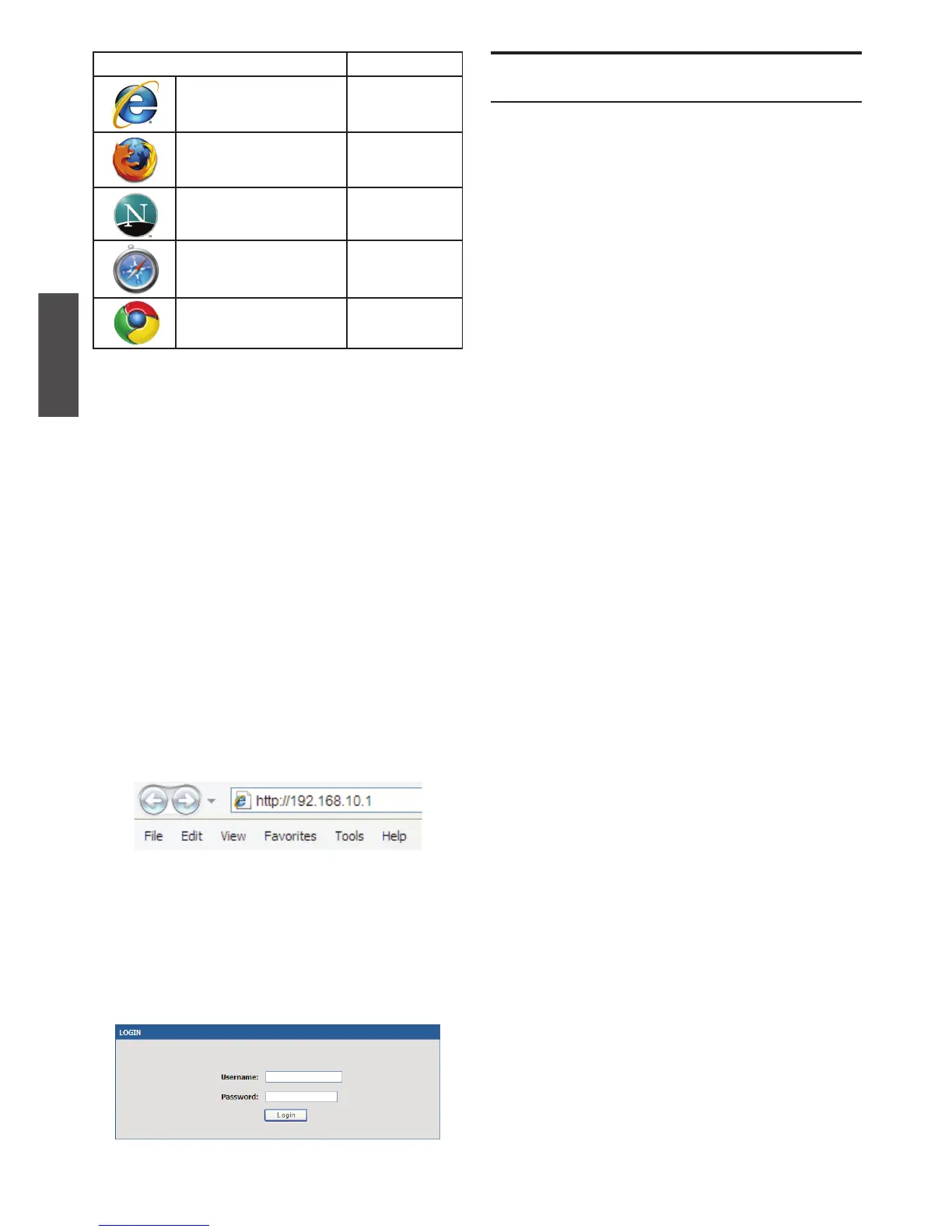

Abbildung 7. Authentizierungsmeldung
Abbildung 6. Browser-Adresse
Tabelle 4. Browserkompatibilität
Verwendung einer Konsolenverbindung
(RJ45-to-DB9 DCE)
Browser Version
Microsoft Internet
Explorer
6,0 oder
höher
Mozilla Firefox 3,5 oder
höher
Netscape Navigator 9.0 oder
höher
Apple Safari 4,0 und höher
Google Chrome 3.0 und höher
