DAB ACTIVE DRIVER T/T 3.0 - Funcionamiento Teclado

ESPAÑOL
104
o2
o1
J 14
1
4
2
3

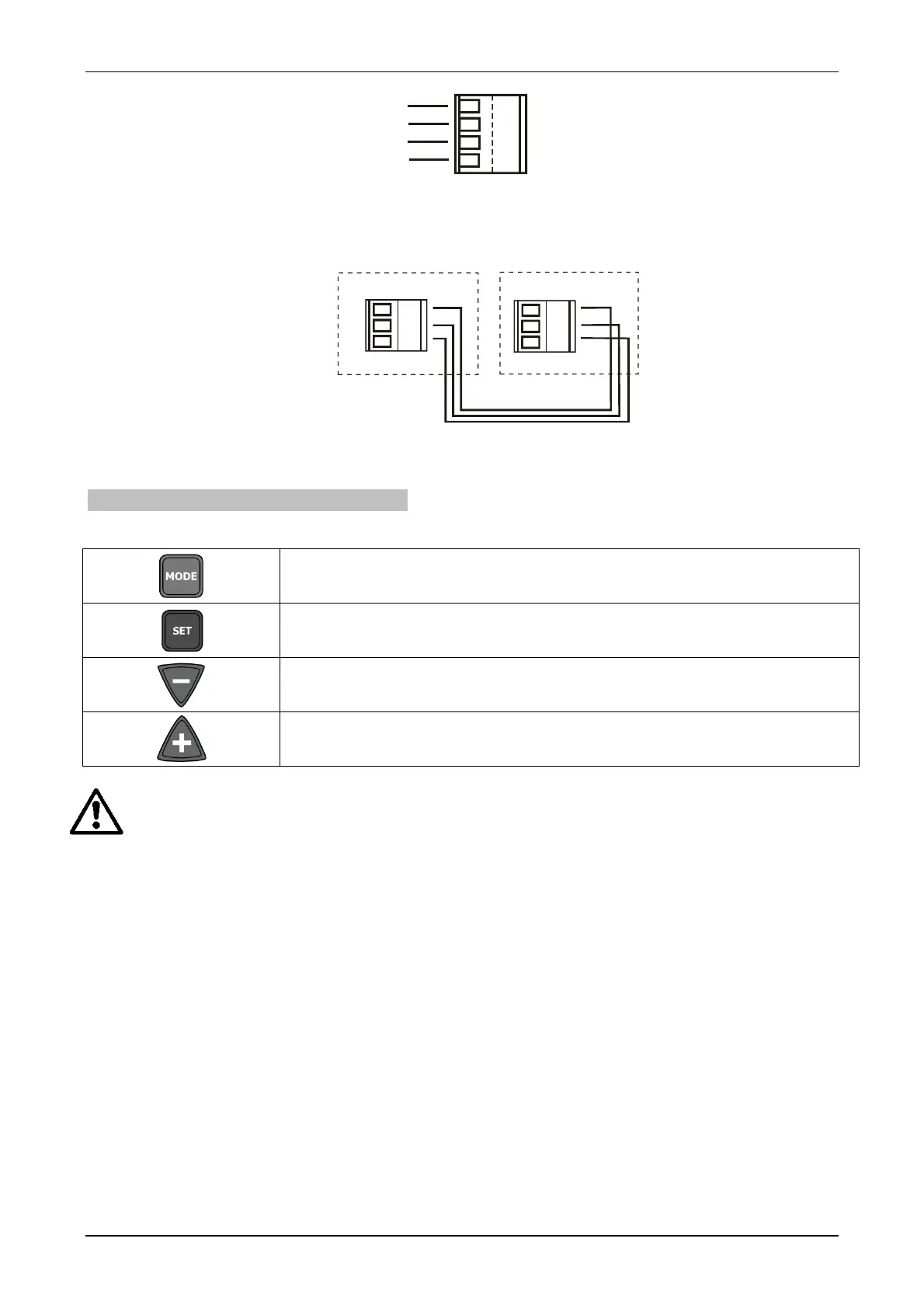

Figura 5: conector J14 para las salidas O1 y O2
Para funcionalidades y configuración, véase Tabla 3 Asignación de los parámetros que asocian las funciones a las
salidas digitales OUT1; OUT2
1.9 FUNCIONAMIENTO TECLADO
La tecla MODE permite pasar a los apartados siguientes dentro de cada menú.
La tecla SET permite salir del menú corriente y volver al menú inicial
Pulsarlo para disminuir el parámetro corriente, si se puede modificar.
Cada vez que se pulsa se visualiza el valor de la magnitud durante por lo menos 5
segundos y después aparece el parámetro durante 1 segundo.
Pulsarlo para aumentar el parámetro corriente, si se puede modificar.
Cada vez que se pulsa se visualiza el valor de la magnitud durante por lo menos 5
segundos y después aparece el parámetro durante 1 segundo.
Al pulsar la tecla + o la tecla – se modifica y se guarda inmediatamente la magnitud seleccionada.
Aunque la máquina se apague accidentalmente durante esta fase, no se pierde el parámetro recién
configurado. La tecla SET sirve sólo para volver a la visualización del estado de la máquina. No es
fundamental pulsar la tecla SET para guardar las modificaciones aportadas.
3
2
1
3
2
1
J 9
J 9
Figura 6: conexión entre 2 ACTIVE DRIVER J9-J9
ACTIVE DRIVER
Secundario
ACTIVE DRIVER
Primario
