ITALIANO
6
Filtri di rete SHAFFNER ACTIVE DRIVER Collegamento
Filtro rete in 25A Monofase FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Filtro rete in 50A Trifase FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filtri da collegarsi
INGRESSO A.D.
Filtro rete OUT 10A Trifase FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Filtro rete OUT 13A Trifase FN 5010-13-99 A.D. = M/T 2.2
Filtro rete OUT 18A Trifase FN 5010-18-99 A.D. = T/T 5.5
Filtri da collegarsi
USCITA A.D.
Per un corretto funzionamento il filtro di rete deve essere installato in prossimità dell’ ACTIVE
DRIVER!
L’ ACTIVE DRIVER è già provvisto di protezioni di corrente. Se è installato un magnetotermico in linea,
questo deve avere una portata adeguata alla pompa utilizzata.
Il collegamento della linea all’ACTIVE DRIVER deve essere comprensivo di linea di terra. La resistenza
di terra totale non deve superare 100 Ohm.
Si consiglia di installare un interruttore differenziale a protezione dell’impianto che risulti
correttamente dimensionato, tipo: Classe A (AS per i modelli con alimentazione trifase), con la
corrente di dispersione regolabile, selettivo, protetto contro scatti intempestivi.
L’interruttore differenziale automatico dovrà
essere contrassegnato dai due simboli seguenti:
1.7 COLLEGAMENTI IDRAULICI
Installare sempre una valvola di ritegno sulla tubazione a monte dell’ ACTIVE DRIVER .
Ai fini del funzionamento dell’ ACTIVE DRIVER è indifferente installare la valvola sull’aspirazione o
sulla mandata dell’elettropompa. Il collegamento idraulico tra l’ ACTIVE DRIVER e l’elettropompa non
deve avere derivazioni. La tubazione dovrà essere di dimensioni adeguate all’elettropompa installata.

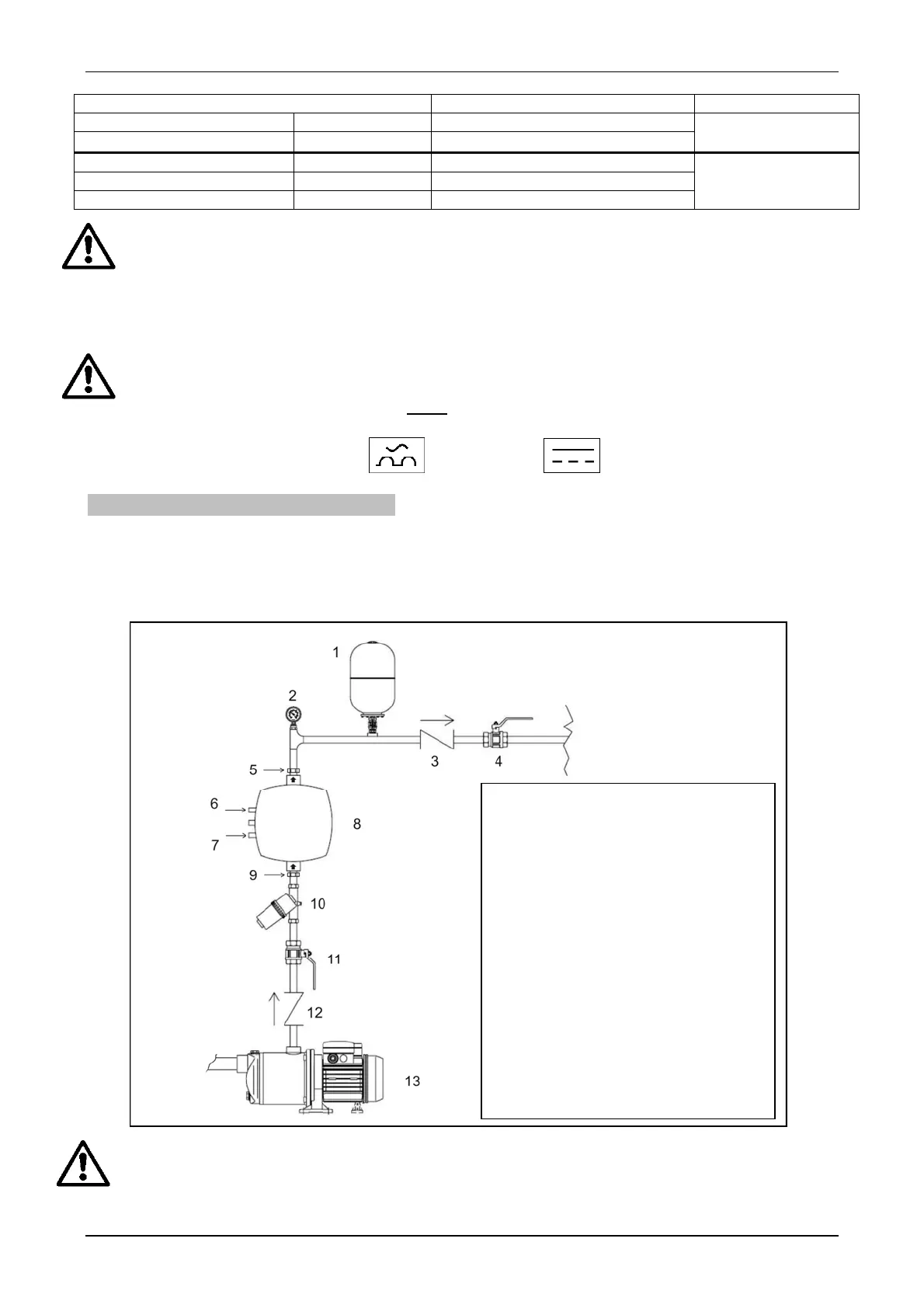

Figura 4
L’ ACTIVE DRIVER lavora a pressione costante. Questa regolazione viene apprezzata se l’impianto
idraulico a valle del sistema è opportunamente dimensionato.
Impianti eseguiti con tubazioni di sezione troppo stretta, introducono delle perdite di carico che
l’apparecchiatura non può compensare; il risultato è che la pressione è costante sul dispositivo ma non
sull’utenza.
AD
Parti che compongono il sistema
1 Vaso di espansione
2 Manometro
3, 12 Valvola di non ritorno
4, 11 Valvola a sfera
5, 9 Raccordo con bocchettone rapido
6 Collegamento elettropompa
7 Collegamento linea
8 Dispositivo AD
10 Filtro
13 Pompa
