Avstörningsfilter SHAFFNER ACTIVE DRIVER Anslutning
Avstörningsfilter in 25A enfas FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Avstörningsfilter in 50A trefas FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filter som ska anslutas
till INGÅNGEN på A.D.
Avstörningsfilter ut 10A trefas FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Avstörningsfilter ut 13A trefas FN 5010-13-99 A.D. = M/T 2.2
Avstörningsfilter ut 18A trefas FN 5010-18-99 A.D. = T/T 5.5
Filter som ska anslutas
till UTGÅNGEN på
A.D.
Avstörningsfiltret ska installeras intill ACTIVE DRIVER för korrekt funktion!
L’ ACTIVE DRIVER är utrustad med strömskydd. Om en termomagnetisk brytare är installerad i elnätet
ska den ha en lämplig kapacitet för pumpen som används.
Nätanslutningen till ACTIVE DRIVER ska innefatta jordledning. Det totala jordmotståndet får inte
överskrida 100 Ohm.
Det rekommenderas att installera en korrekt dimensionerad jordfelsbrytare för systemets
säkerhet, typ: Klass A, (AS för modeller med trefasmatning) med justerbar läckström, selektiv,
skyddad mot olämpliga utlösningar. Den automatiska jordfelsbrytaren måste
vara märkt med
följande två symboler
:
1.7 VATTENANSLUTNINGAR
En avstängningsventil måste alltid installeras i röret före ACTIVE DRIVER .
Med avseende på funktionen for ACTIVE DRIVE spelar det ingen roll om ventilen installeras på
pumpens sug- eller trycksida. Vattenanslutningen mellan ACTIVE DRIVER och elpumpen får inte ha
några avledningar. Röret ska vara lämpligt dimensionerat för den installerade elpumpen.

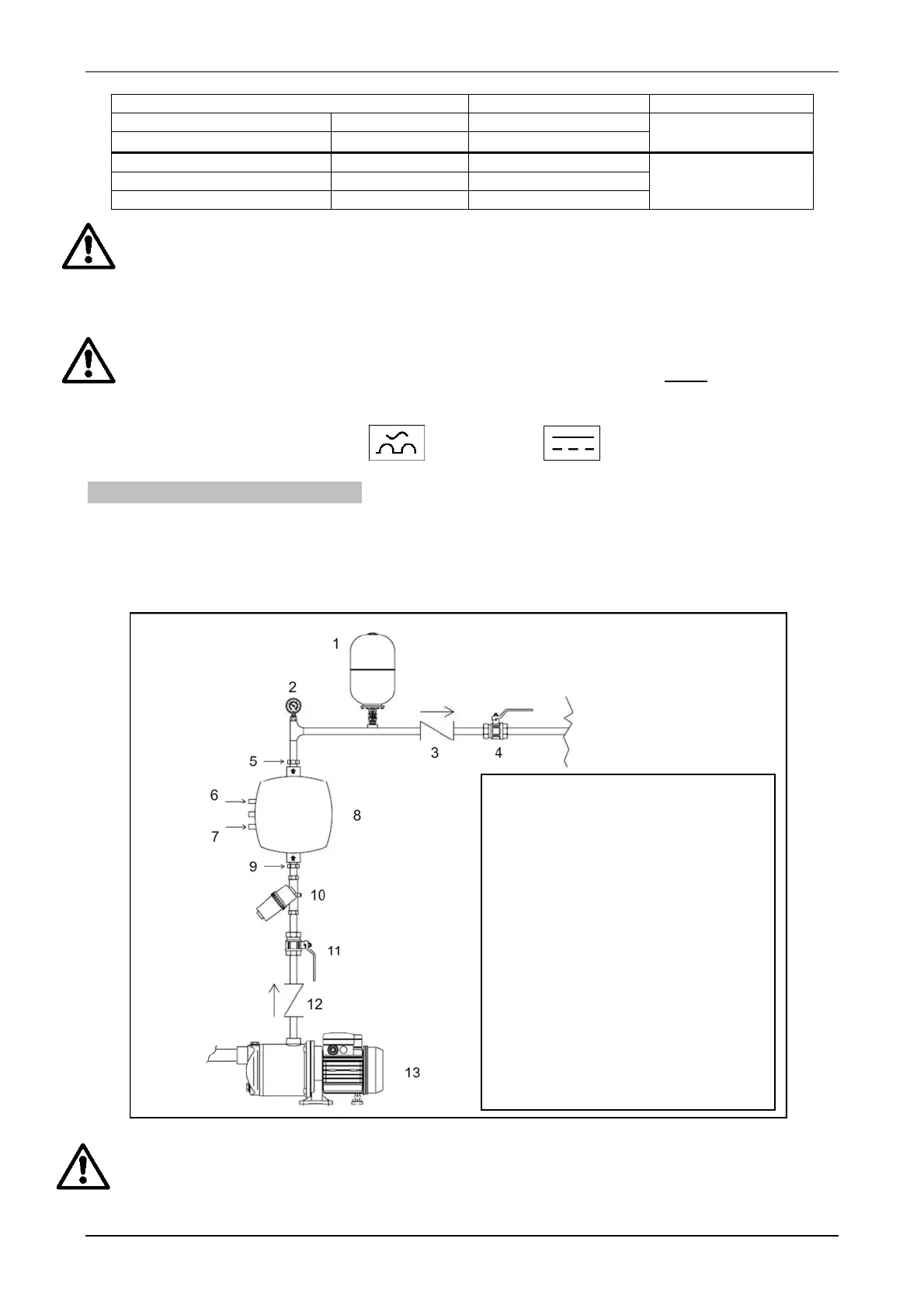

Figur 4
L’ ACTIVE DRIVER arbetar med jämnt tryck. Denna reglering är lämplig om vattensystemet efter
apparaten är lämpligt dimensionerat.
System med för små rörsnitt leder till belastningsförluster som apparaten inte kan kompensera. Resultatet är
att trycket är jämnt på apparaten men inte på användningsstället.
AD
Systemets komponenter
1 Expansionskärl
2 Manometer
3, 12 Backventil
4, 11 Kulventil
5, 9 Snabbkoppling med munstycke
6 Anslutning till elpump
7 Anslutning till elnät
8 Pulsbreddsmodulator
10 Filter
13 Pump
