FRANÇAIS
27
o2
o1
J 14
1
4
2
3

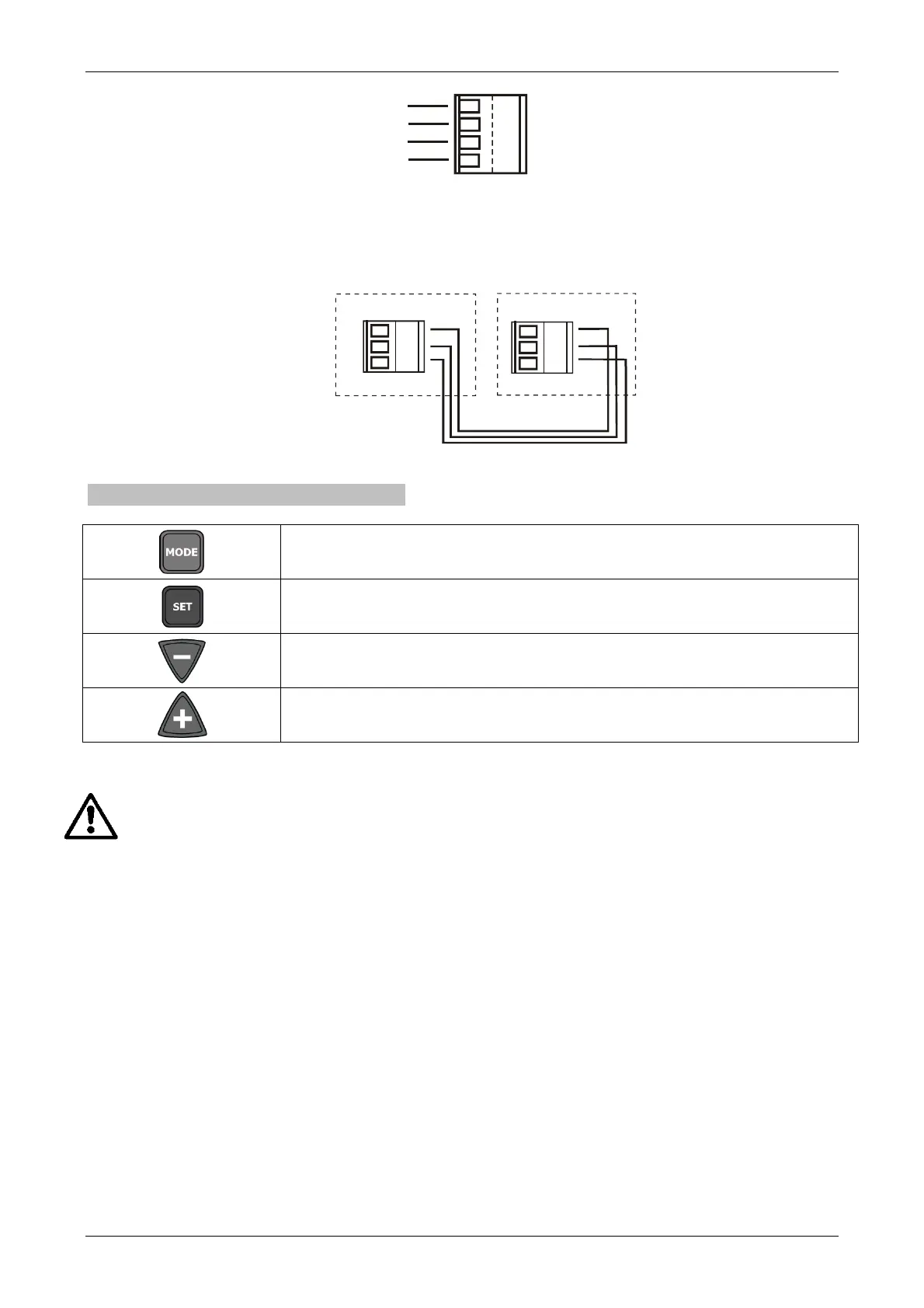

Figure 5: connecteur J14 pour les sorties O1 et O2
Pour fonctionnalité et programmation, voir Tableau 3 Attribution des paramètres qui associent des
fonctions aux sorties logiques OUT1; OUT2
1.9 FONCTIONNEMENT CLAVIER
La touche MODE permet de passer aux options successives à l’intérieur des menus
individuels.
La touche SET permet de quitter le menu actuel et de revenir au menu initial.
Presser cette touche pour diminuer la valeur du paramètre actuel, si modifiable.
Chaque fois que l'on appuie sur la touche, la valeur de la grandeur est visualisée pendant
au moins 5 secondes, puis apparaît le paramètre pendant 1 seconde.
Presser cette touche pour augmenter la valeur du paramètre actuel, si modifiable.
Chaque fois que l'on appuie sur la touche, la valeur de la grandeur est visualisée pendant
au moins 5 secondes, puis apparaît le paramètre pendant 1 seconde.
À la pression de la touche + ou de la touche – la valeur sélectionnée est modifiée et sauvée
immédiatement. L’extinction même accidentelle de la machine dans cette phase n’entraîne pas la
perte du paramètre qui vient d’être saisi. La touche SET sert uniquement à revenir à l’affichage de
l’état de la machine. Il n’est pas fondamental de presser la touche SET pour sauver les modifications
faites.
3
2
1
3
2
1
J 9
J 9
Figura 6: Connexion entre 2 ACTIVE DRIVER J9-J9
ACTIVE
DRIVER
Primaire
ACTIVE
DRIVER
Secondaire
