SLOVENSKY
179
Sieťové filtre SHAFFNER ACTIVE DRIVER Pripojenie
Sieťový filter 25A Monofáza FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Sieťový filter 50A Trojfáza FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Filtre na pripojenie
VSTUP A.D.
Sieťový filter OUT 10A Trojfáza FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Sieťový filter OUT 13A Trojfáza FN 5010-13-99 A.D. = M/T 2.2
Sieťový filter OUT 18A Trojfáza FN 5010-18-99 A.D. = T/T 5.5
Filtre na pripojenie
VÝSTUP A.D.
Na to, aby sieťový filter správne fungoval je nutné ho nainštalovať v blízkosti ACTIVE DRIVER!
ACTIVE DRIVER je už vybavený zariadeniami na zabezpečenie proti prúdu. Ak je nainštalovaný
magnetotermický snímač na vedení, tak tento má mať výkon primeraný na použité čerpadlo
.
Súčasťou pripojenia vedenia k prístroju ACTIVE DRIVER má byť uzemnenie. Celkový odpor
uzemnenia nemá presiahnuť
100 Ohm.
Odporúčame nainštalovať správne dimenzovaný diferenciálny vypínač na ochranu zariadenia, napr:
Trieda A (AS pri modeloch s trojfázovým napájaním), s nastaviteľným rozptylovým prúdom,
selektívny, chránený pred náhodným spustením.
Automatický diferenciálny vypínač musí
byť označený dvomi nasledujúcimi symbolmi:
1.7 HYDRAULICKÉ PRIPOJENIA
Na potrubie v hornej časti prístroja ACTIVE DRIVER treba v každom prípade inštalovať spätný ventil.
Prevádzku prístroja neovplyvní skutočnosť, či je ventil inštalovaný na sacom alebo prívodnom potrubí.
Súčasťou hydraulického spojenia medzi prístrojom ACTIVE DRIVER a elektrickým čerpadlom nemajú
byť zapojenia cez bočník. Rozmery potrubia treba prispôsobiť inštalovanému elektrickému čerpadlu.

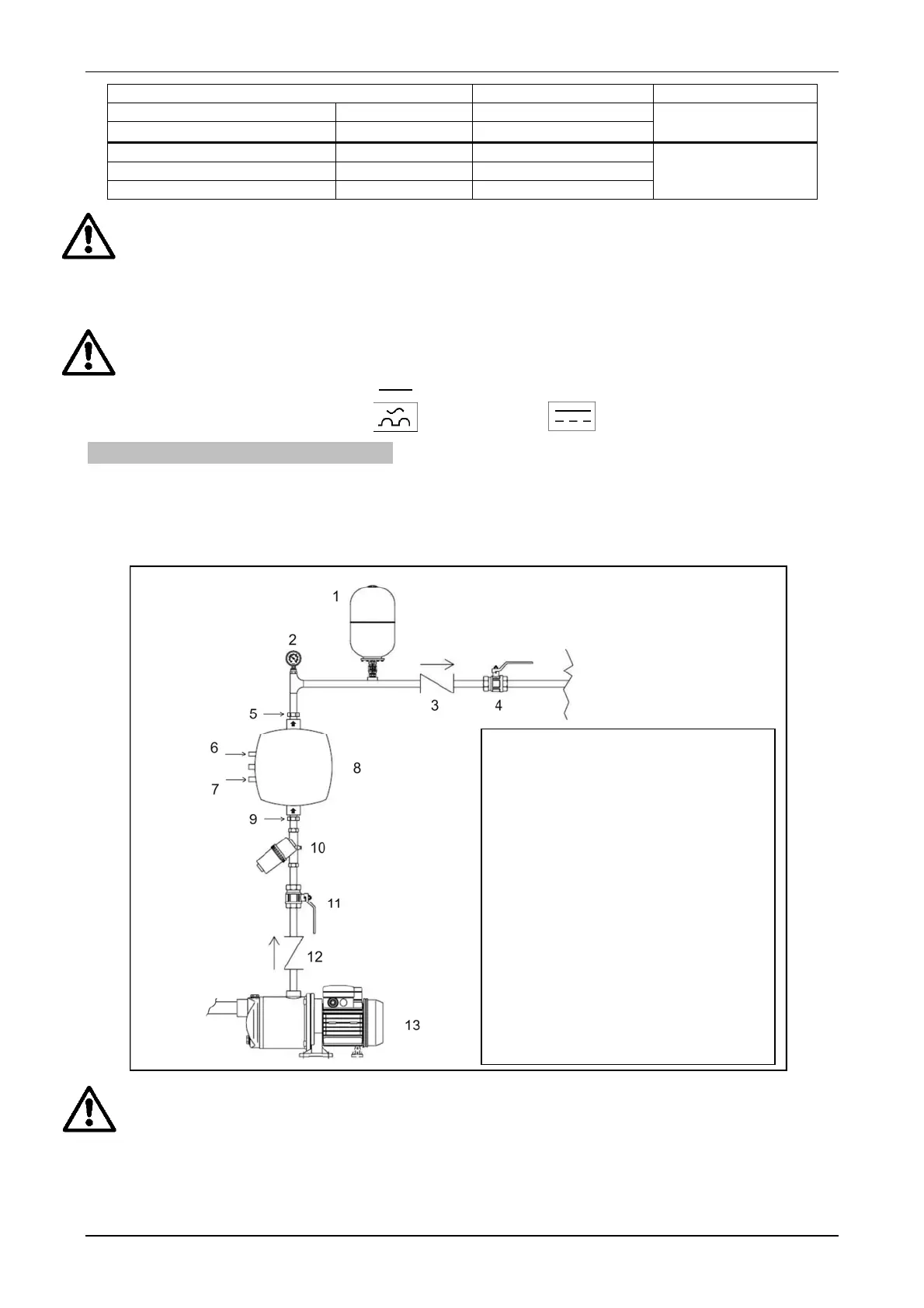

Obrázok 4
Prístroj ACTIVE DRIVER pracuje pri konštantnom tlaku. Takéto nastavenie je dôležité vtedy, ak je
hydraulické zariadenie v spodnej časti systému vhodne dimenzované.
V zariadeniach s veľmi úzkym prierezom potrubí dochádza k stratám z odporu, ktoré prístroj nedokáže
kompenzovať; v dôsledku tejto skutočnosti je tlak konštantný na tomto mechanizme, nie však na
užívateľskom zariadení.
AD
Komponenty systému
1 Expanzná nádoba
2 Manometer
3, 12 Spätný ventil
4, 11 Guličkový ventil
5, 9 Rýchlospoj s nátrubkom
6 Prípoj elektročerpadla
7 Prípoj vedenia
8 Zariadenie AD
10 Filter
13 Čerpadlo
