DAB ACTIVE DRIVER T/T 3.0 Instruction For Installation And Maintenance

РУССКИЙ
198
Сетевые фильтры SHAFFNER ACTIVE DRIVER Соединение
Сетевой монофазный фильтр IN 25 А FN 2410-25-33 A.D. = M/T 1.0, M/T 2.2
Сетевой трехфазный фильтр IN 50 А
FN 3270H-50-34 A.D. = T/T 3.0, T/T 5.5
Фильтры,
соединяемые с
ВХОДОМ A.D.
Сетевой трехфазный фильтр OUT 10A FN 5010-10-99 A.D. = T/T 3.0, M/T 1.0
Сетевой трехфазный фильтр OUT 13A FN 5010-13-99 A.D. = M/T 2.2
Сетевой трехфазный фильтр OUT 18A FN 5010-18-99 A.D. = T/T 5.5
Фильтры,
соединяемые с
ВЫХОДОМ A.D.
Для исправной работы сетевой фильтр должен быть установлен рядом с ACTIVE DRIVER!
ACTIVE DRIVER оснащен токовой защитой. Если на линии электропитания установлен
термомагнитный разъединитель, он должен соответствовать используемому насосу.
Электропроводка привода ACTIVE DRIVER должна быть оснащена проводом заземления. Общее
сопротивление заземления не должно превышать 100 Ом.
В качестве предохранения системы рекомендуется установить надлежащий
дифференциальный выключатель следующего типа:
Класс A (AS для моделей с трехфазным
питанием), с регулируемым током утечки, селективный, с предохранением против случайного
срабатывания. Автоматический дифференциальный выключатель должен
быть
промаркирован следующими символами:
1.7 ВОДОПРОВОДНЫЕ СОЕДИНЕНИЯ
Всегда устанавливайте стопорный клапан на приточном трубопроводе ACTIVE DRIVER.
Для эксплуатации ACTIVE DRIVER стопорный клапан может быть установлен как на приточном
трубопроводе насоса, так и на нагнетательном. На водопроводном соединении между ACTIVE
DRIVER и электронасосом не должно быть ответвлений. Трубопровод должен быть рассчитан на
используемый электронасос.

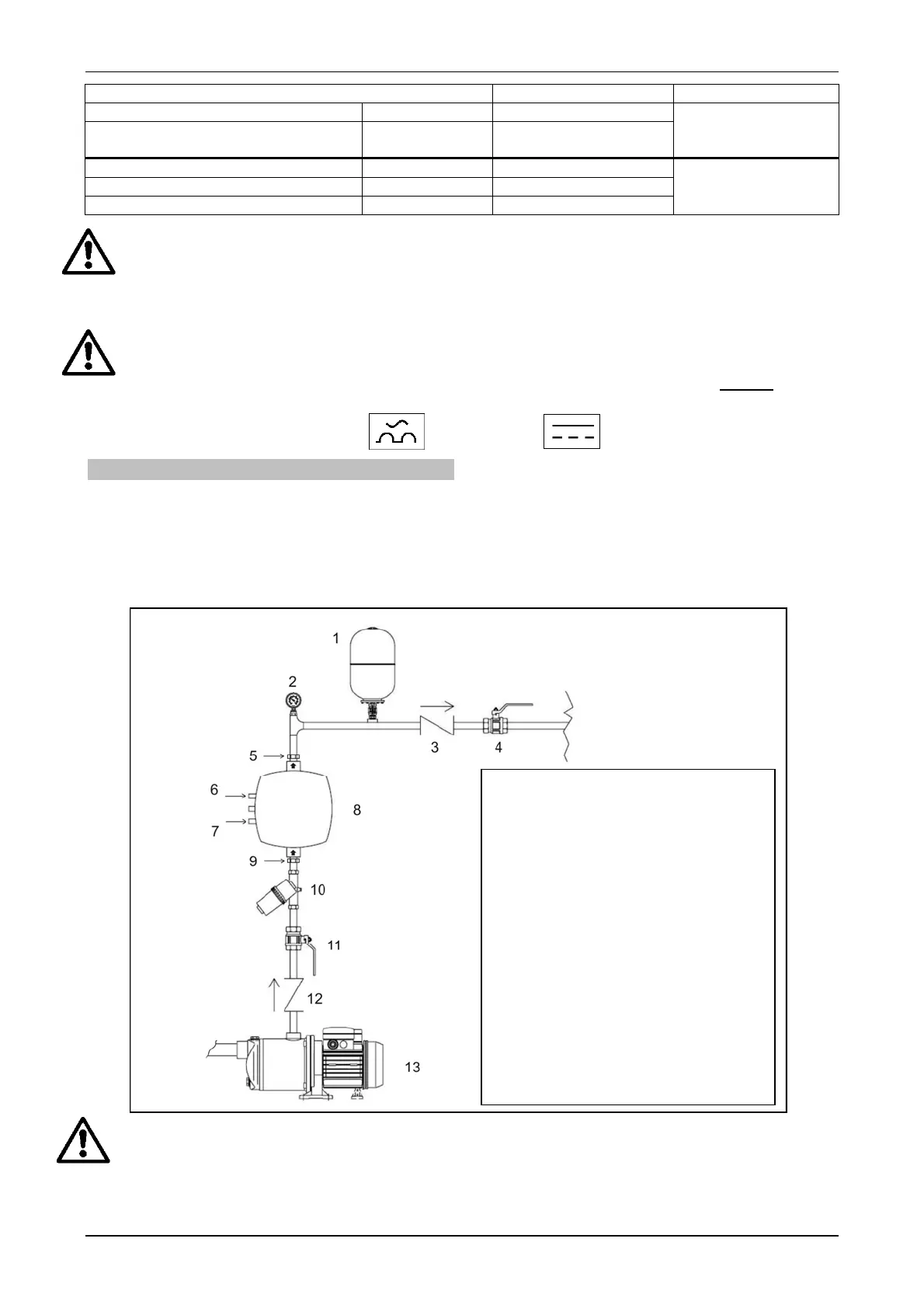

Рисунок 4
ACTIVE DRIVER работает при постоянном давлении. Такое регулирование является более
эффективным, если водопроводная система, установленная после ACTIVE DRIVER,
рассчитана надлежащим образом. Системы, выполненные с использованием трубопроводов
слишком узкого сечения, приводят к потере нагрузки, компенсировать которую оборудование не в
состоянии. В результате получается постоянное давление в ACTIVE DRIVER, но не в соединенном с
ним оборудовании-пользователе.
AD
Комплектующие системы
1 Расширительный сосуд
2 Манометр
3, 12 Обратный клапан
4, 11 Шаровой кран
5, 9 Фитинг с байонетным разъемом
6 Подсоединение электронасоса
7 Сетевое подсоединение
8 Устройство AD
10 Фильтр
13 Насос
