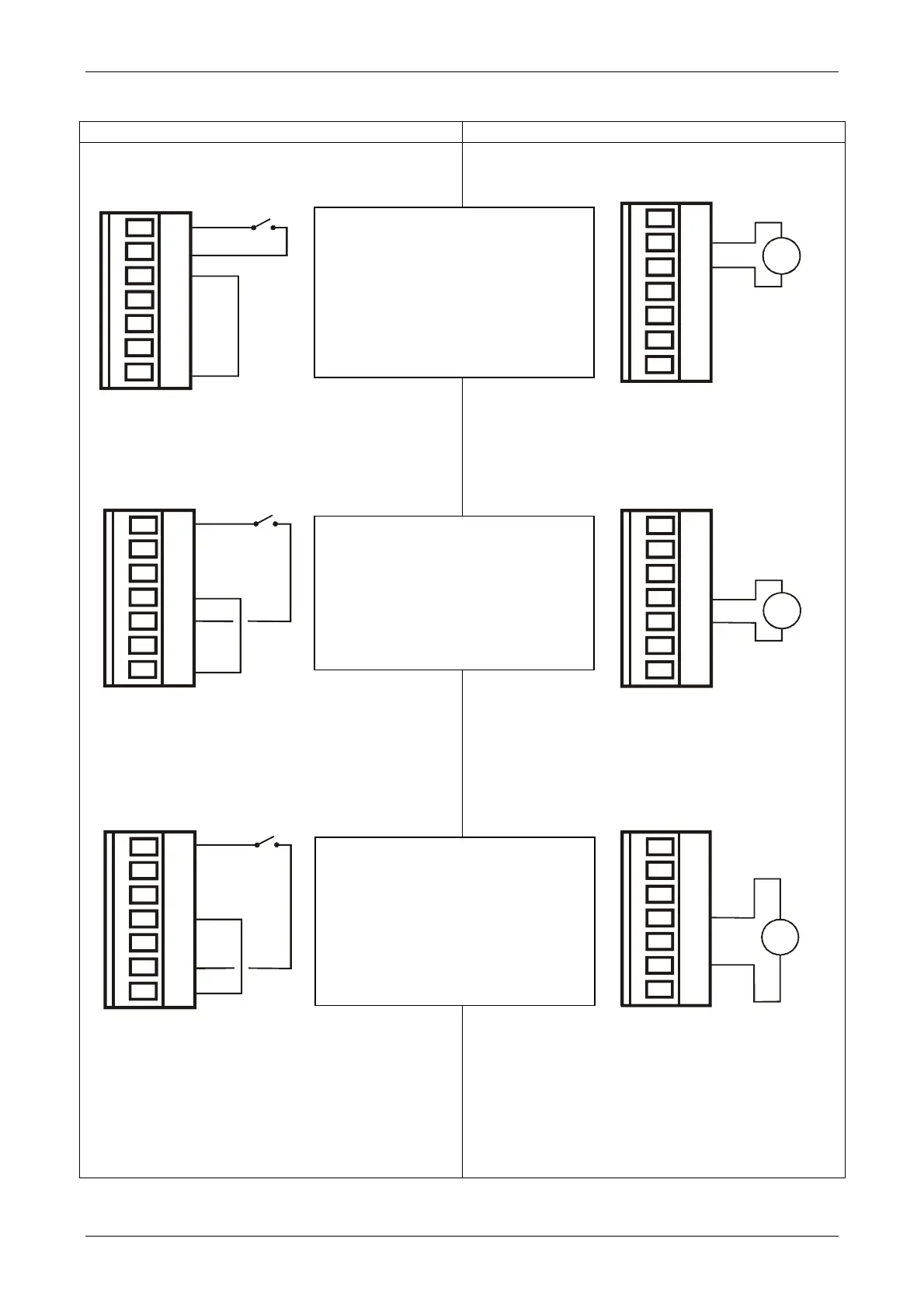

Figure 7- Exemple d’utilisation possible des entrées utilisateur -
Pilotage avec contact sans potentiel Pilotage avec tension extérieure
Figure 7: Entrées
Es. Utilisation IN 1
Quand on active IN 1 l’électropompe
se bloque et on a la signalisation
“F1”
es. IN 1 pourrait être connecté à
un flotteur
Es. Utilisation IN 2
Quand on active IN 2 la pression de
réglage devient “P1”
(commutation point de consigne
actif: SP o P1)
Es. Utilisation IN 3
Quand on active IN 3 l’électropompe
se bloque et on a la signalisation
“F3”
ex. IN 3 pourrait être connectée à
un pressostat de sécurité à
réarmement manuel
Alimentation
courant continu
(Max. 36V) ou
courant alternatif
(Max. 24Vrms)
Alimentation
courant continu
(Max. 36V) ou
courant alternatif
(Max. 24Vrms)
Alimentation
courant continu
(Max. 36V) ou
courant alternatif
(Max. 24Vrms)
Contact sans potentiel
Cavalier
Contact sans potentiel
Cavalier
Contact sans potentiel
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
1
2
3
4
5
6
7
A
C/DC
1
2
3
4
5
6
7
A
C/DC
1
2
3
4
5
6
7
A
C/DC
J22
J22
J22
Cavalier
J22
J22
J22
