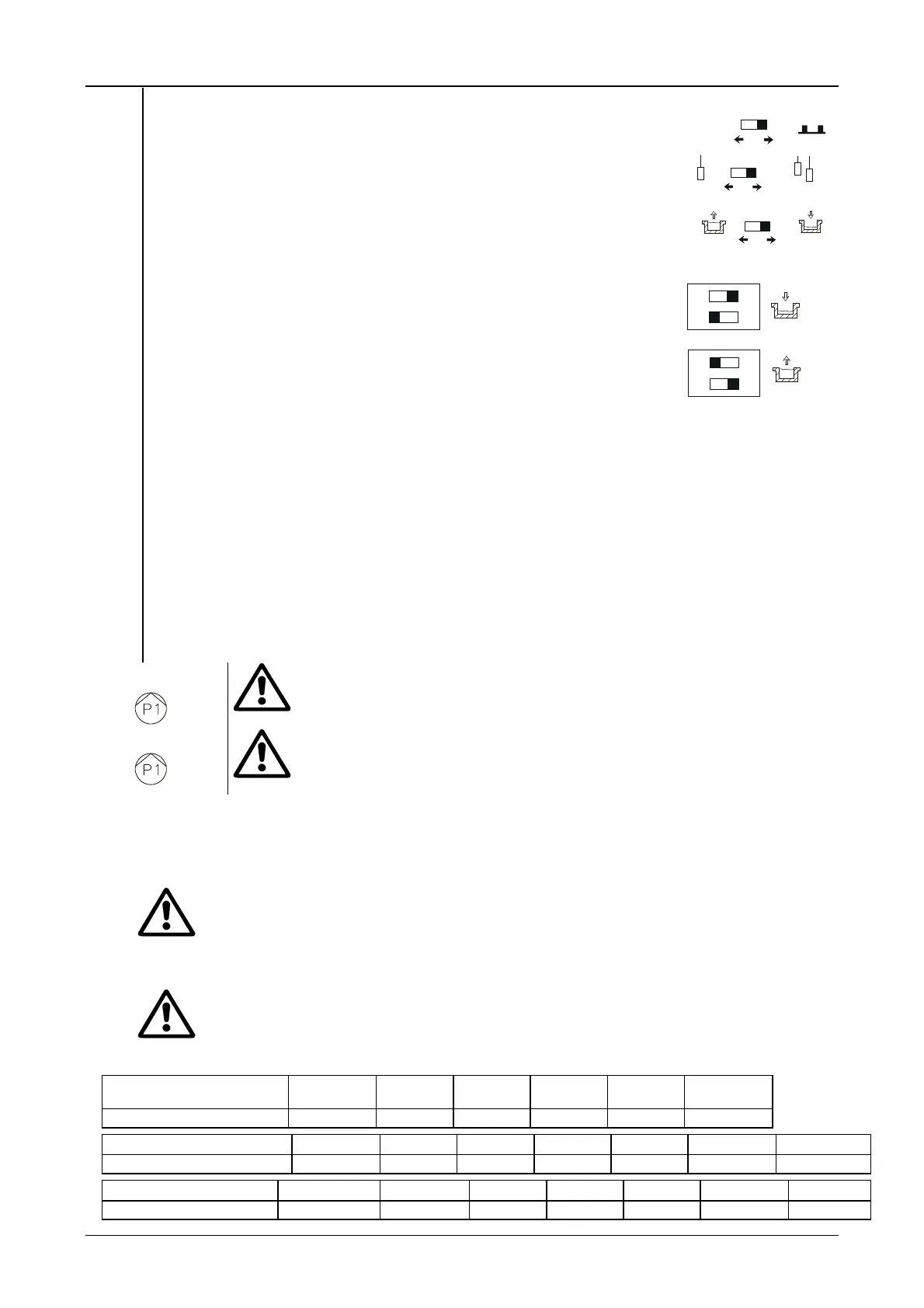

SP1
Микровыключатель (в модуле M2S) для ручной регуляции следующих функций:
Выключатель «1»: функция принудительного останова электронасоса в случае
слишком частых запусков. МАКС. число запусков - один в минуту
Выключатель «2»: регуляция рабочего режима системы в зависимости от
количества используемых электрозондов.
Выключатель «3»: использование насоса для опорожнения или для наполнения
(регуляция осуществляется только при помощи двух зондов).
OFF
1
60
L
L
M
2
3
SP2
Микровыключатель (в модуле M2S) для ручной регуляции электрических зондов для опорожнения или для
наполнения.
Выключатель «1»: когда этот выключатель находится в положении ON (ВКЛ.),
подключается функционирование электрозондов опорожнения. ВНИМАНИЕ:
выключатель «2» НЕ должен устанавливаться в положение ON (ВКЛ.).
Выключатель «2»: когда этот выключатель находится в положении ON (ВКЛ.),
подключается функционирование электрозондов наполнения. ВНИМАНИЕ:
выключатель «1» НЕ должен устанавливаться в положение ON (ВКЛ.).
Q
31 - 32
Зажимы для подсоединения дистанционного сигнального устройства для сигнализации срабатывания защиты
против функционирования всухую и частых запусков.
Характеристики контакта: без напряжения, НР (нормально разомкнутый); 5 Амп; 250 В.
B
3 - 4
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения реле давления, поплавка контроля
уровня воды или другого дистанционного управления, подсоединяемого после снятия перемычки. Максимальное
допустимое сопротивление управляющих цепей 5 КОм
I
18
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения общего электрозонда для систем, в
которых вода не имеет прямого контакта с системой заземления (максимальное сопротивление электрозонда
меньше или равно 80 КОм).
L
19
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения электрозонда для контроля
максимального уровня или функционирования всухую в зависимости от регуляции микровыключателя SP1
(максимальное сопротивление электрозонда меньше или равно 80 КОм)
M
20
Соединительный зажим под напряжением 24 В перем. т. для подсоединения электрозонда для контроля
минимального уровня. (Максимальное сопротивление электрозонда меньше или равно 80 КОм).
U-V-W
Соединительные провода электронасоса для прямого запуска.
Строго соблюдать предусмотренную разметку соединений.
U1-V1-W1 U2-V2-W2
Соединительные провода электронасоса для запуска звезда-треугольник.
Строго соблюдать предусмотренную разметку соединений.
9.3 Электропроводка
9.3.1
Перед началом подсоединения проводов электропитания к входным зажимам электропитания L1 – L2 – L3
необходимо убедиться, чтобы общий рубильник электрического распределительного щита электропитания
находился в положении OFF (ВЫКЛ.) (O), и чтобы никто не мог случайно подключить напряжение.
9.3.2
Строго соблюдать все действующие нормативы в области безопасности и предотвращения несчастных случаев.
9.3.3
Убедиться, чтобы все зажимы были плотно завинчены, обращая особое внимание на зажим заземления.
9.3.4
Произвести подсоединение проводов в клеммной колодке в соответствии с прилагающимися электрическими
схемами
9.3.5
Проверить, чтобы все соединительные кабели были в хорошем состоянии с целой внешней оплеткой.
9.3.6
Проверить, чтобы дифференциальный предохранительный выключатель системы был правильно
расчитан.
Предусмотреть автоматическое предохранение против коротких замыканий на линии
электропитания при помощи плавких предохранителей ACR типа “gG” в соответствии со
следующей таблицей:
МОДЕЛЬ ЭЛ. ЩИТА
ES 0,75 T ES 1 T ES 1,5 T
ES 3 T ES 4 T
ES 7,5 T
ES 7,5 T SD
ПРЕДОХРАНИТЕЛИ 6A 10A 16A 20A 25A 32A
МОДЕЛЬ ЭЛ. ЩИТА
ES 10 T ES 12,5 T ES 15 T
ES 20 T ES 25 T ES 30 T ES 40 T
ПРЕДОХРАНИТЕЛИ 40A 50A 63A 80A 100A 125A 160A
МОДЕЛЬ ЭЛ. ЩИТА
ES 10 T SD
ES 12,5 T SD ES 15 T SD
ES 20 T SD ES 25 T SD
ES 30 T SD ES 40 T SD
ПРЕДОХРАНИТЕЛИ 40A 50A 63A 80A 100A 125A 160A
