DAB ES 1 M - Электропроводка

РУССКИЙ
94
Ссылка
Ф
у
нкция
у
правления (смотреть ссылки на электрических схемах)

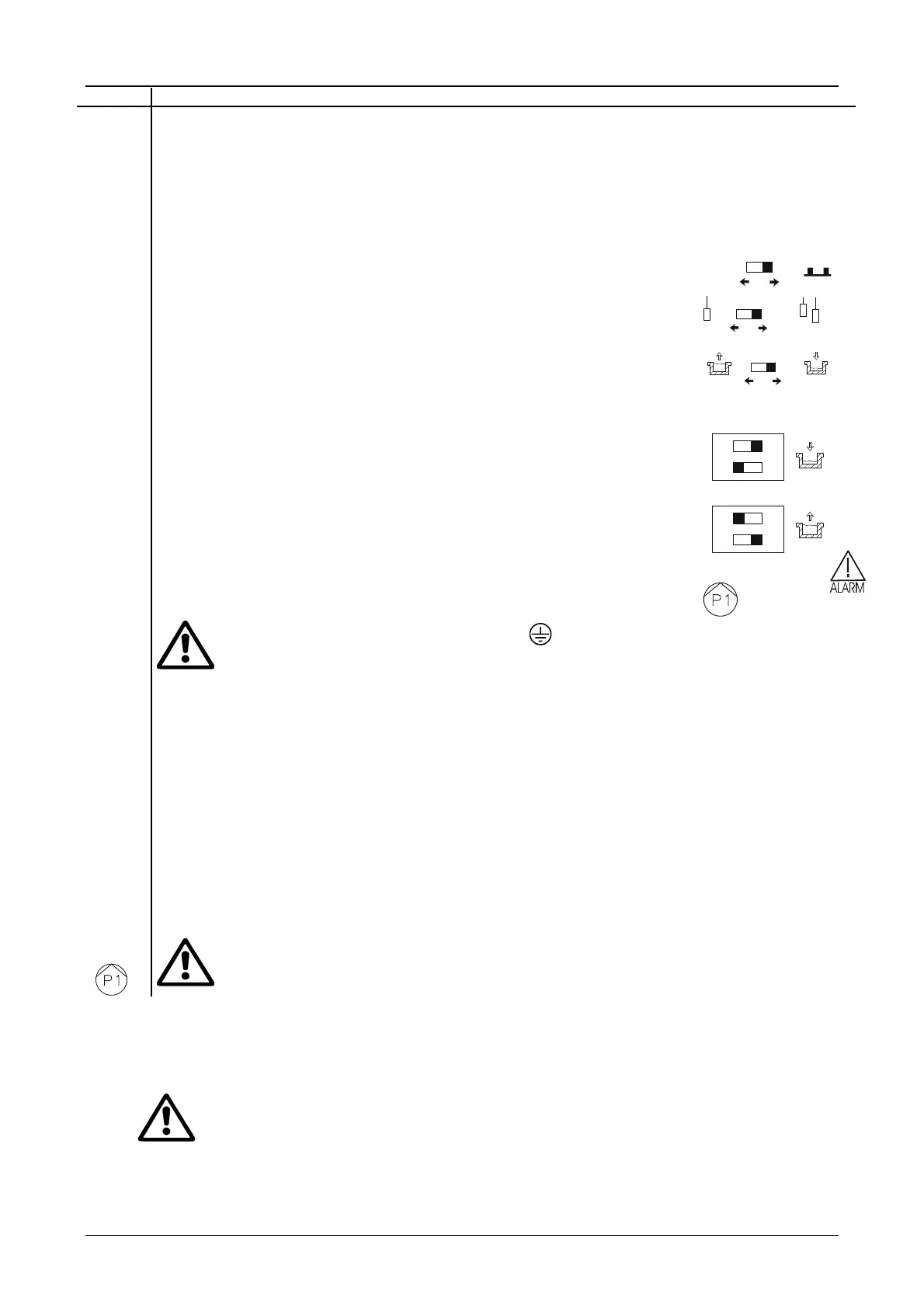

QM1
Автоматический термомагнитный выключатель с ручным взводом для защиты от перегрузок и коротких
замыканий на линии электропитания двигателя Р1.
QS1
Сетевой выключатель-
р
азъединитель.
SB1
Кнопка ручного управления электронасоса
–
насос функционирует до тех пор, пока кнопка остается нажатой.
D1
Ручная настройка шкалы минут для регуляции продолжительности останова от 3 до 12 минут после срабатывания
защиты против функционирования всухую. (в модуле M2S).
SP1
Микровыключатель (в модуле M2S) для ручной регуляции следующих функций:
Выключатель «1»: функция принудительного останова электронасоса в случае
слишком частых запусков. МАКС. число запусков - один в минуту.
Выключатель «2»: регуляция рабочего режима системы в зависимости от
количества используемых электрозондов.
Выключатель «3»: использование насоса для опорожнения или для наполнения
(регуляция осуществляется только при помощи двух зондов).
OFF
1
60
L
L
M
2
3
SP2
Микровыключатель (в модуле M2S) для ручной регуляции электрических зондов для опорожнения или для
наполнения.
Выключатель «1»: когда этот выключатель находится в положении ON (ВКЛ.),
подключается функционирование электрозондов опорожнения.
ВНИМАНИЕ: выключатель «2» НЕ должен устанавливаться в положение ON
(ВКЛ.).
Выключатель «2»: когда этот выключатель находится в положении ON (ВКЛ.),
подключается функционирование электрозондов наполнения.
ВНИМАНИЕ: выключатель «1» НЕ должен устанавливаться в положение ON
(ВКЛ.).
2
1
ON
1
2
ON
HL2
Красный светодиод, сигнализирующий о срабатывании защиты против функционирования всухую или частых запусков.


HL3
Зеленый светодиод, сигнализирующий о включенном электропитании электронасоса.
Зажим В не нуждается в подсоединении к
, так как он соединен с цепью аварийной
защиты PELV (CEI EN 60204-1).
Q
31 - 32
Зажимы для подсоединения дистанционного сигнального устройства для сигнализации срабатывания защиты
против функционирования всухую и частых запусков.
Характеристики контакта: без напряжения, НР (нормально разомкнутый);  5 Амп; 250 В.
B
3 - 4
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения реле давления, поплавка контроля
уровня воды или другого дистанционного управления, подсоединяемого после снятия перемычки. Максимальное
допустимое сопротивление управляющих цепей  5 Ом
I
18
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения общего электрозонда для систем, в
которых вода не имеет прямого контакта с системой заземления (максимальное сопротивление электрозонда
меньше или равно 80 КОм).
L
19
Соединительные зажимы под напряжением 24 В перем. т. для подсоединения электрозонда для контроля
максимального уровня или функционирования всухую в зависимости от регуляции микровыключателя SP1
(максимальное сопротивление электрозонда меньше или равно 80 КОм).
M
20
Соединительный зажим под напряжением 24 В перем. т. для подсоединения электрозонда для контроля
минимального уровня. (Максимальное сопротивление электрозонда меньше или равно 80 КОм).
L1-N
Зажимы для подсоединения погружных электронасосов с блоком управления.
Строго соблюдать предусмотренную разметку соединений.
8.3 Электропроводка
8.3.1
Перед началом подсоединения проводов электропитания к входным зажимам L1 – N необходимо убедиться, чтобы
общий рубильник электрического распределительного щита находился в положении OFF (ВЫКЛ.) (O), и чтобы
никто не мог случайно подключить напряжение.
8.3.2
Строго соблюдать все действующие нормативы в области безопасности и предотвращения несчастных случаев.
8.3.3
Убедиться, чтобы все зажимы были плотно завинчены, обращая особое внимание на зажим
заземления.
8.3.4
Произвести подсоединение проводов в клеммной колодке в соответствии с прилагающимися электрическими
схемами
8.3.5
Проверить, чтобы все соединительные кабели были в хорошем состоянии с целой внешней оплеткой.
