ITALIANO
7
SP1

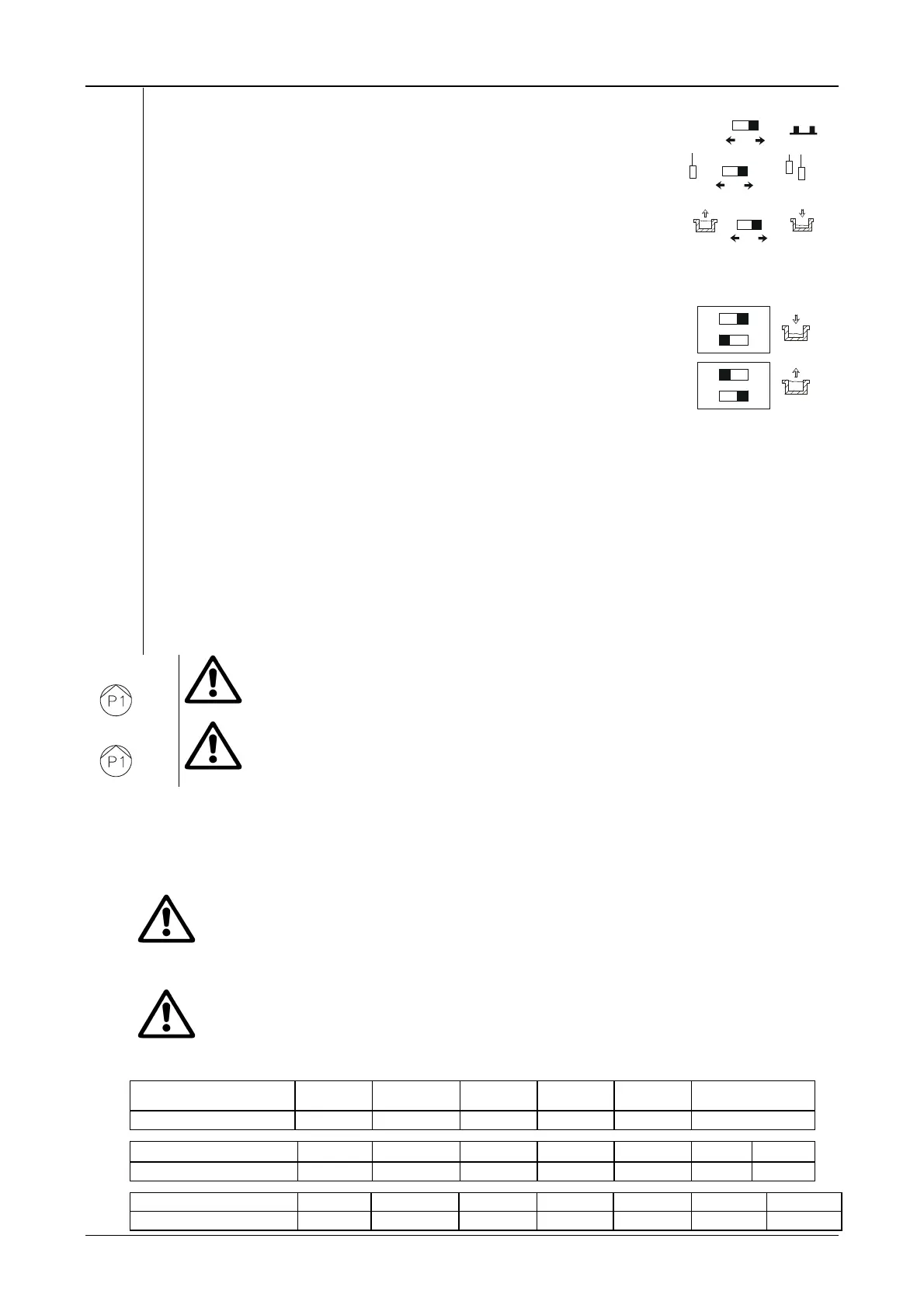

Microswich (a bordo del modulo M2S) per l’impostazione manuale delle seguenti funzioni:
Interruttore “1”: funzione di arresto forzato dell’elettropompa in caso di
eccessiva richiesta di avviamenti. MAX un avviamento al minuto.
Interruttore “2”: impostazione per il funzionamento dell’impianto a seconda
del numero di elettrosonde che si intende utilizzare.
Interruttore “3”: impostazione per il funzionamento in svuotamento o
riempimento (eseguibile solo con il supporto di due sonde).
OFF
1
60
L
L
M
2
3
SP2
Microswich (a bordo del modulo M2S) per l’impostazione manuale del funzionamento delle elettrosonde in
svuotamento o in riemoimento.
Interruttore “1”: posizionando questo interruttore in ON si attiva il
funzionamento delle elettrosonde in svuotamento. ATTENZIONE:
l’interruttore “2” NON deve essere in ON.
Interruttore “2”: posizionando questo interruttore in ON si attiva il
funzionamento delle elettrosonde in riempimento. ATTENZIONE:
l’interruttore “1” NON deve essere in ON.
2
1
ON
1
2
ON
Q
31 - 32
Morsetti di collegamento allarme a distanza per la segnalazione di intervento della protezione contro la marcia
a secco ed eccessivi avviamenti.
Caratteristiche di contatto: senza potenziale, NA (normalmente aperto);  5 Amp; 250V.
B
3 - 4
Morsetti di collegamento a 24 a.c. per pressostato, galleggiante di controllo livello dell’acqua o altro comando
a distanza da collegare rimuovendo il ponte. Resistenza massima ammessa per i circuiti di comando  5 K.
I
18
Morsetto di collegamento a 24V a.c. per l’elettrosonda comune da utilizzare in impianti dove l’acqua non è a
diretto contatto con l’impianto di terra (Resistenza massima di elettrosonda inferiore o uguale a 80 Kohm).
L
19
Morsetti di collegamento a 24V a.c. per elettrosonda di controllo livello max o di marcia a secco a seconda
dell’impostazione di quanto al rif. SP1 (Resistenza massima di elettrosonda inferiore o uguale a 80 Kohm).
M
20
Morsetti di collegamento a 24V a.c. per elettrosonda controllo livello minimo. (Resistenza massima di
elettrosonda inferiore o uguale a 80 Kohm).
U-V-W
Cavetti di collegamento dell’elettropompa per avviamento diretto.
Rispettare rigorosamente la corrispondenza prevista.
U1-V1-W1 U2-V2-W2
Cavetti di collegamento dell’elettropompa per avviamento star-delta.
Rispettare rigorosamente la corrispondenza prevista.
9.3 Collegamenti elettrici
9.3.1 Assicurarsi che l’interruttore generale del quadro di distribuzione di energia sia in posizione OFF (O), e che
nessuno ne possa ripristinare accidentalmente il funzionamento, prima di procedere al collegamento dei cavi di
alimentazione ai morsetti L1 - L2 - L3 del sezionatore.
9.3.2 Osservare scrupolosamente tutte le disposizioni vigenti in materia di sicurezza e prevenzione infortuni.
9.3.3
Assicurarsi che tutti i morsetti siano completamente serrati, facendo particolare attenzione a
quello di terra .
9.3.4 Eseguire i collegamenti dei cavi in morsettiera in accordo agli schemi elettrici in allegato.
9.3.5 Controllare che tutti i cavi di collegamento risultino in ottime condizioni e con la guaina esterna integra.
9.3.6
Controllare che l’interruttore differenziale a protezione dell’impianto risulti
correttamente dimensionato.
Prevedere la protezione automatica da cortocircuiti della linea di
alimentazione, mediante fusibili ACR tipo “gG” secondo la seguente tabella:
MODELLO QUADRO
ES 0,75 T ES 1 T ES 1,5 T
ES 3 T ES 4 T
ES 7,5 T
ES 7,5 T SD
FUSIBILI
6A 10A 16A 20A 25A 32A
MODELLO QUADRO
ES 10 T ES 12,5 T ES 15 T
ES 20 T ES 25 T ES 30 T ES 40 T
FUSIBILI
40A 50A 63A 80A 100A 125A 160A
MODELLO QUADRO
ES 10 T SD ES 12,5 T SD ES 15 T SD
ES 20 T SD ES 25 T SD ES 30 T SD ES 40 T SD
FUSIBILI
40A 50A 63A 80A 100A 125A 160A
