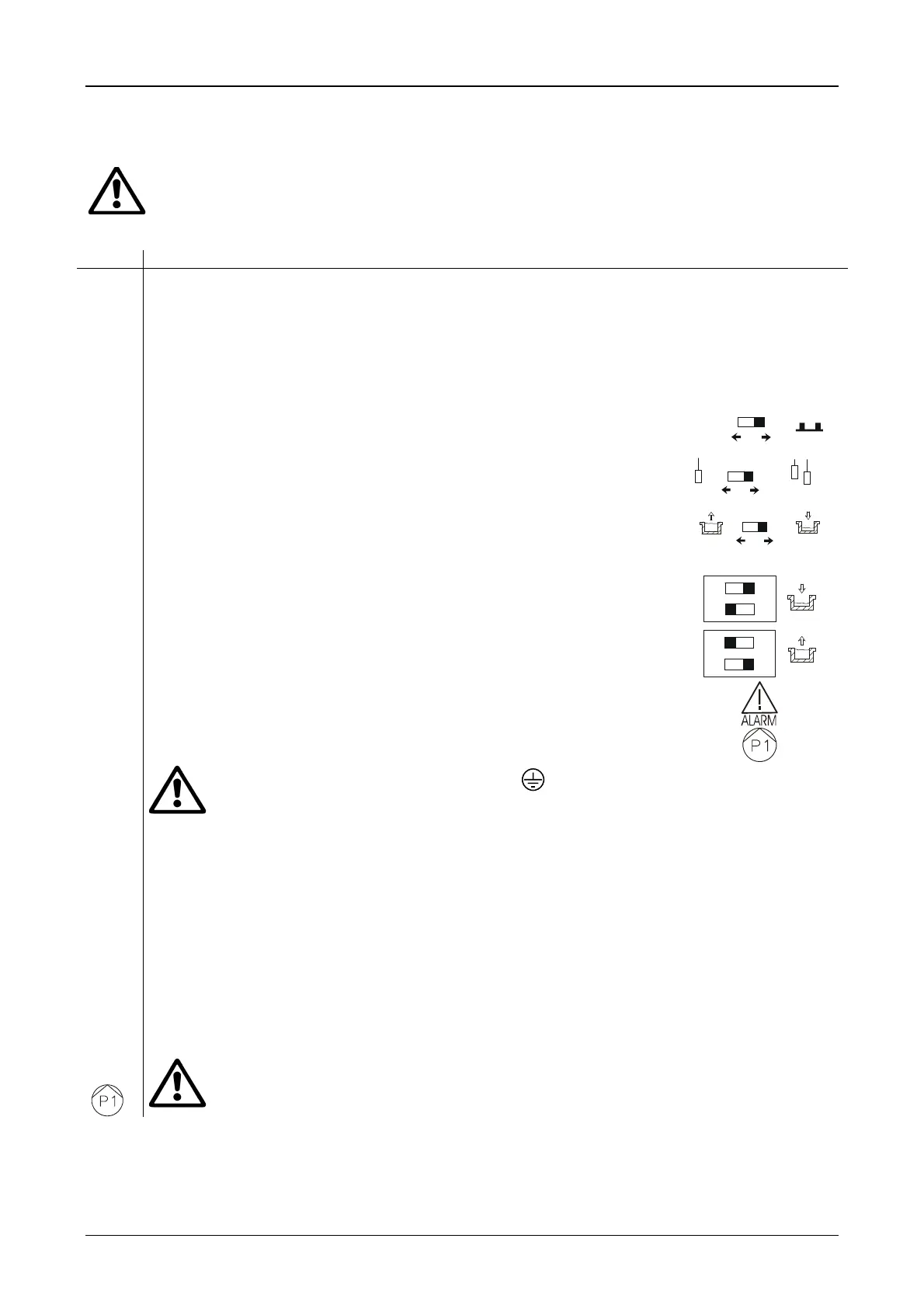

DAB ES 1 M - Połączenia Elektryczne

POLSKI
107
W komplecie z zaciskami (bez potencjału) do zdalnego zasilania alarmu dźwiękowego lub świetlnego. Wyposażony w
przycisk do ręcznej pracy elektropompy, timer do regulacji czasu przerwy dla zapobiegania pracy na sucho,
mikroprzełącznik do wyboru funkcji z 1 lub 2 sondami, mikroprzełącznik do wyboru ochrony przed nadmiernym
wzrostem uruchomień. Ustawienie dla operacji napełniania i opróżniania.
Transformator wewnętrzny dostarczany jest z samodzielnym resetowaniem zabezpieczającym
przed przeciążeniami i zwarciami, które ręcznie przerywa napięcie zasilania na 3 minuty.
Ref. Funkc
j
a
(
zobacz referenc
j
e na schematach
p
oł
ą
czeń elektr
y
czn
y
ch
)
QM1
Automatyczny wyłącznik magnetotermiczny, do ochrony linii zasilającej silnika P1 przed przeciążeniami i
zwarciami, z ręcznym resetem.
QS1
Przełącznik izolacji linii zasilającej.
SB1
Przycisk do ręcznej pracy elektropompy tak długo, jak jest wciśnięty.
D1
Ręczna regulacja skali minut do ustawiania czasu przerwy od 3 do 12 minut po interwencji zabezpieczenia
przed pracą na sucho (na module M2S).
SP1
Mikroprzełącznik (na module M2S) do ręcznej ustawienia następujących funkcji:
Przełącznik “1”: wymuszonego zatrzymaniu elektropompy jeśli wymagana jest
nadmierna liczba rozruchów. MAX jedno uruchomienie na minutę.
Przełącznik “2”: ustawienie działania systemu w zależności od liczby
elektromechanicznych sond, które mają być wykorzystane.
Przełącznik “3”: ustawienie dla operacji napełniania i opróżniania (możliwe
tylko z pomocą dwóch sond).
OFF
1
60
L
L
M
2
3
SP2
Mikroprzełącznik (na module M2S) do ręcznej ustawienia elektro-sond do odprowadzania lub napełniania.
Przełącznik “1”: Gdy przełącznik ten jest włączony elektro-sondy są ustawione
do pracy odprowadzania. UWAGA: Przełącznik "2" musi NIE być ON.
Przełącznik “2”: Gdy przełącznik ten jest włączony elektro-sondy są ustawione
do pracy napełniania. UWAGA: Przełącznik "1" musi NIE być ON.
2
1
ON
1
2
ON
HL2
Czerwona lampka ostrzegawcza wskazująca zabezpieczenia przed pracą na sucho
lub nadmiernymi startami.
HL3
Zielona lampka ostrzegawcza wskazujący, że elektropompa jest zasilana.
Sterowanie B nie wymaga połączenia ponieważ jest połączone z obwodem
bezpieczeństwa PELV (CEI EN 60204-1).
Q
31 - 32
Zaciski przyłączeniowe do zdalnego alarmu wskazującego interwencję ochrony przed pracą na sucho lub
nadmiernymi startami.
Charakterystyka kontaktu: bez potencjału, NO (normalnie otwarty);  5 Amp; 250V.
B
3 - 4
Zaciski przyłączeniowe 24 a.c. dla czujnika ciśnienia, kontrolegp pływaka poziomu wody lub inny pilot do
podłączenia, usuwając zworkę. Maksymalna odporność dozwolona dla obwodów sterowania  5 K.
I
18
Zacisk przyłączeniowy 24V a.c. dla wspólnej elektrycznej sondy do stosowania w systemach, w których woda
nie jest w bezpośrednim kontakcie z systemem uziemienia (Maksymalna oporność elektrosondy mniejsza lub
równa 80 Kohm).
L
19
Zaciski przyłączeniowe 24V a.c. dla elektrosondy, która kontroluje maksymalny poziom lub operację
osuszania w zależności od ustawienia, jak w ref. SP1 (Maksymalna oporność elektrosondy mniejsza lub równa
80 Kohm).
M
20
Zacisk przyłączeniowy 24V a.c. dla maksymalnej kontroli poziomu elektrosondy. (Maksymalna oporność
elektrosondy mniejsza lub równa 80 Kohm).
L1-N
Zaciski połączeniowe zanurzonych elektropomp ze SKRZYNKĄ sterującą.
Skrupulatnie przestrzegaj wymaganych korespondencji.
8.3 Połączenia elektryczne
8.3.1 Przed podłączeniem kabli zasilających do zacisków wejściowych linii L1-N, upewnij się, że główny wyłącznik
na panelu dystrybucji zasilania znajduje się w pozycji OFF (O), i że nikt nie może przypadkowo włączyć
zasilania.
8.3.2 Skrupulatnie przestrzegaj wszystkich przepisów obowiązujących w zakresie bezpieczeństwa i zapobiegania
