FRANÇAIS
20
SP1

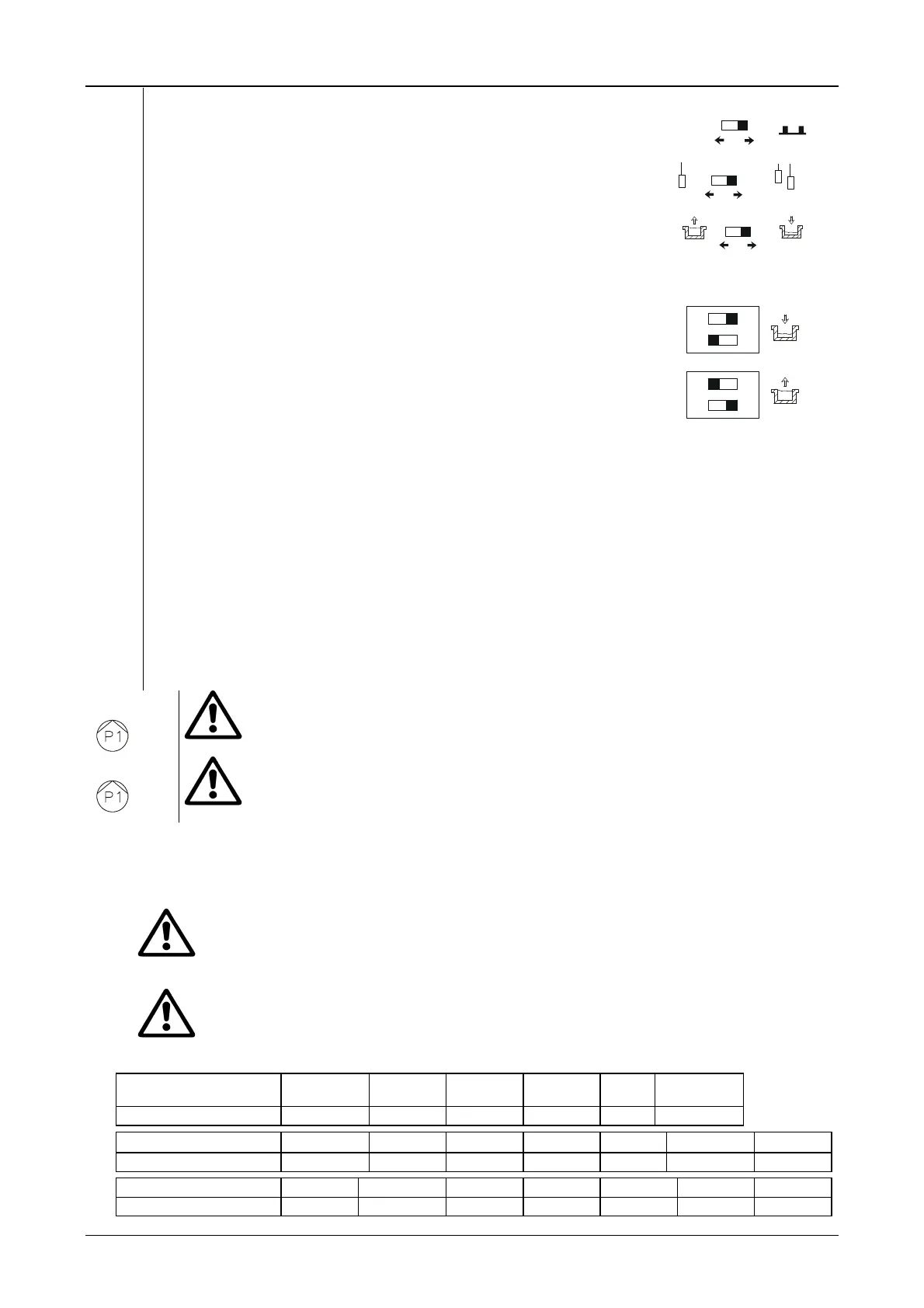

Microinterrupteur (à bord du module M2S) pour le réglage manuel des fonctions suivantes :
Interrupteur “1” : fonction d’arrêt forcé de l’électropompe en cas de
demande excessive de démarrages. MAX un démarrage à la minute.
Interrupteur “2” : réglage pour le fonctionnement de l’installation
suivant le nombre d’électrosondes que l’on compte utiliser.
Interrupteur “3” : réglage pour le fonctionnement en vidage ou en
remplissage (exécutable seulement en utilisant deux sondes).
OFF
1
60
L
L
M
2
3
SP2
Microinterrupteur (à bord du module M2S) pour le réglage manuel du fonctionnement des électrosondes en
vidage ou en remplissage :
Interrupteur “1” : en positionnant cet interrupteur sur ON, on active le
fonctionnement des électrosondes en vidage.
ATTENTION: l’interrupteur “2” NE DOIT PAS être sur ON.
Interrupteur “2” : en positionnant cet interrupteur sur ON, on active le
fonctionnement des électrosondes en remplissage.
ATTENTION: l’interrupteur “1” NE DOIT PAS être sur ON.
2
1
ON
1
2
ON
Q
31 - 32
Bornes de connexion alarme à distance pour la signalisation d’intervention de la protection contre la marche à
sec et les démarrages trop fréquents.
Caractéristiques de contact: sans potentiel, NO (normalement ouvert); 5 Amp; 250V.
B
3 - 4
Bornes de connexion à 24V c.a. pour pressostat, flotteur de contrôle du niveau de l’eau ou autre commande à
distance à connecter en enlevant le shunt. Résistance maximum admise pour les circuits de commande
inférieure à 5 Kohm.
I
18
Borne de connexion à 24V c.a. pour l’électrosonde commune à utiliser dans des installations où l’eau n’est pas
en contact direct avec l’installation de mise à la terre (Résistance maximum de l’électrosonde inférieure ou
égale à 80 Kohm).
L
19
Bornes de connexion à 24V c.a. pour électrosonde de contrôle niveau maximum ou de marche à sec selon le
réglage de SP1 (Résistance maximum de l’électrosonde inférieure ou égale à 80 Kohm).
M
20
Bornes de connexion à 24V c.a. pour électrosonde de contrôle niveau minimum. (Résistance maximum de
l’électrosonde inférieure ou égale à 80 Kohm).
U-V-W
Câbles de connexion de l’électropompe pour démarrage direct .
Respecter scrupuleusement la correspondance prévue.
U1-V1-W1 U2-V2-W2
Câbles de connexion de l’électropompe pour démarrage étoile-triangle.
Respecter scrupuleusement la correspondance prévue.
9.3 Branchements électriques
9.3.1 S’assurer que l’interrupteur général du tableau de distribution d’énergie est sur OFF (O), et que personne ne peut rétablir
accidentellement le fonctionnement, avant de procéder à la connexion des câbles d’alimentation aux bornes L1 – L2 – L3
du sectionneur.
9.3.2 Respecter scrupuleusement toutes les normes en vigueur en matière de sécurité et de prévention des accidents.
9.3.3
S’assurer que toutes les bornes sont complètement serrées en faisant particulièrement attention à la borne de
mise à la terre.
9.3.4 Connecter les conducteurs dans le bornier conformément aux schémas électriques figurant dans ce livret.
9.3.5 Contrôler que tous les câbles de connexion sont en bon état et que leur gaine de protection est intacte.
9.3.6
Contrôler que l’interrupteur différentiel protégeant l’installation est correctement
dimensionné.
Prévoir la protection automatique contre les courts-circuits de la ligne d’alimentation,
à l’aide de fusibles ACR type “gG” selon le tableau ci-après:
MODÈLE COFFRET
ES 0,75 T ES 1 T ES 1,5 T
ES 3 T ES 4 T
ES 7,5 T
ES 7,5 T SD
FUSIBLES 6A 10A 16A 20A 25A 32A
MODÈLE COFFRET
ES 10 T ES 12,5 T ES 15 T
ES 20 T ES 25 T ES 30 T ES 40 T
FUSIBLES 40A 50A 63A 80A 100A 125A 160A
MODÈLE COFFRET
ES 10 T SD ES 12,5 T SD ES 15 T SD
ES 20 T SD ES 25 T SD ES 30 T SD ES 40 T SD
FUSIBLES 40A 50A 63A 80A 100A 125A 160A
