POLSKI
111

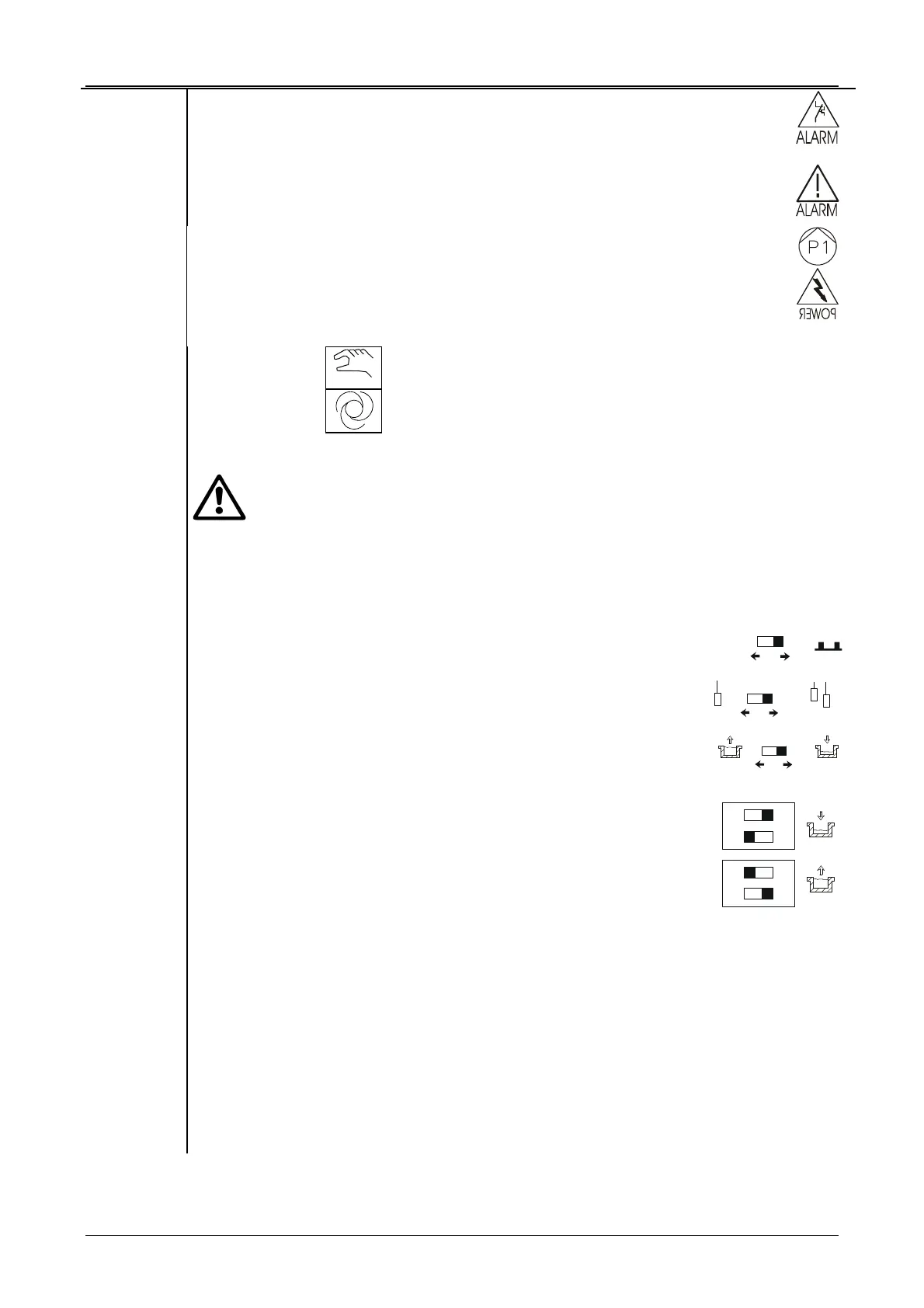

HL4
Czerwona lampka ostrzegawcza wskazuje interwencję zabezpieczenia przed przeciążeniem
elektropompy
HL2
Czerwona lampka ostrzegawcza wskazuje, zabezpieczenie przed pracą na sucho lub
nadmiernymi rozruchami
HL3
Zielone światło ostrzegawcze wskazujące, że elektropompa jest zasilana
HL1
Biała lampka ostrzegawcza wskazująca poprawność działania obwodów pomocniczych
SA1
Przełącznik pracy RĘCZNY - 0 – AUTOMATYCZNY każdej z elektropomp, gdzie:
RĘCZNY
= elektropompa P1 jest ręcznie sterowana przez operatora, jak długo
utrzymuje się sterowanie
AUTOMATYC
ZNY
= elektropompa P1 jest sterowana bezpośrednio przez presostaty,
termostaty lub inne urządzenia.
QM1
Automatyczny wyłącznik magnetotermiczny, do ochrony linii zasilającej silnika P1 przed przeciążeniem
i zwarciem, z ręcznym resetowaniem.
Ustaw QM1 prąd podany na tabliczce znamionowej silnika.
QS1
Przełącznik izolujacy przewód zasilający z uchwytem blokady drzwi, które mogą być zamknięte na
kłódkę.
D1
Ręczna regulacja skali minut do ustawiania czasu przerwy od 3 do 12 minut po interwencji ochrony przed
pracą na sucho (na module M2S).
SP1
mikroprzełącznik (na module M2S) do ręcznego ustawienia następujących funkcji:
Przełącznik “1”: wymuszone zatrzymanie elektropompy jeżeli wymagana
jest nadmierna liczba rozruchów. MAX jeden rozruch na minutę.
Przełącznik “2”: ustawienie działania systemu w zależności od liczby
elektromechanicznych sond, które mają być wykorzystane.
Przełącznik “3”: ustawienie dla operacji napełniania i opróżniania
(możliwe tylko z pomocą dwóch sond).
OFF
1
60
L
L
M
2
3
SP2
mikroprzełącznik (na module M2S) do ręcznego ustawienia elektrosond do opróżniania lub napełniania.
Przełącznik “1”: Gdy przełącznik ten jest włączony elektro-sondy są
ustawione do pracy opróżniania. UWAGA: Przełącznik "2" musi NIE być w
położeniu ON.
Przełącznik “2”: Gdy przełącznik ten jest włączony elektro-sondy są
ustawione do pracy napełniania. UWAGA: Przełącznik "1" musi NIE być w
położeniu ON.
2
1
ON
1
2
ON
Q
31 - 32
Zaciski przyłączeniowe do zdalnego alarmu wskazującego interwencję ochrony przed pracą na sucho lub
nadmiernymi rozruchami.
Charakterystyka kontaktu: bez potencjału, NO (normalnie otwarty); 5 Amp; 250V.
B
3 - 4
Zaciski przyłączeniowe 24 a.c. dla czujnika ciśnienia, kontrolegp pływaka poziomu wody lub inny pilot do
podłączenia, usuwając zworkę. Maksymalna odporność dozwolona dla obwodów sterowania 5 K.
I
18
Zaciski przyłączeniowe 24V a.c. dla elektrosondy, która kontroluje maksymalny poziom lub operację
osuszania w zależności od ustawienia, jak w ref. SP1 (Maksymalna oporność elektrosondy mniejsza lub
równa 80 Kohm).
L
19
Zaciski przyłączeniowe 24V a.c. dla elektrosondy, która kontroluje maksymalny poziom lub operację
osuszania w zależności od ustawienia, jak w ref. SP1 (Maksymalna oporność elektrosondy mniejsza lub
równa 80 Kohm).
