POLSKI
100

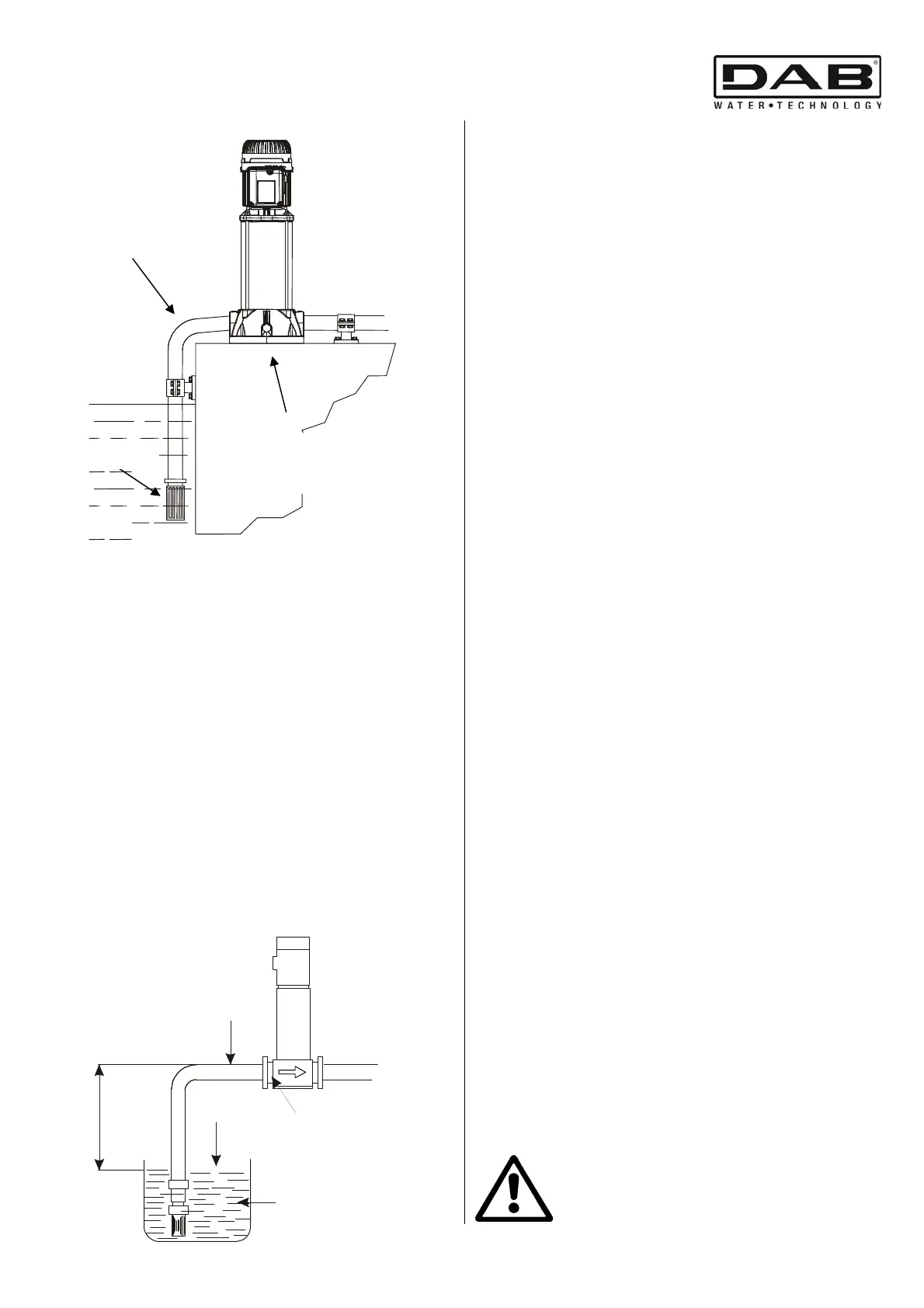

Rys. 4
Na górze i na dole pompy muszą być zamontowane
zawory odcinające tak, aby uniknąć opróżniania
instalacji w razie konserwacji pompy. Pompa nie
może pracować z zamkniętymi zaworami
odcinającymi!
W razie pojawienia się tych możliwości zadbać o
założenie obwodu by-pass lub elementu
odprowadzającego, który znajduje się na początku
zbiornika odzyskiwania cieczy.
Aby zmniejszyć do minimum hałas zaleca się
zamontować złącza przeciwwibracyjne na
przewodach ssących i tłocznych pomiędzy nóżki
silnika, a fundamentem.
W przypadku instalacji kilku pomp każda pompa
musi posiadać własny przewód ssący za wyjątkiem
tylko pompy zapasowej (jeśli przewidziana).
9.2 Minimalne ciśnienie przy ssaniu ( Z1 )
(pompa powyżej różnicy poziomów)
Aby zagwarantować prawidłowe działanie pompy bez
pojawienia się zjawiska kawitacji należy obliczyć poziom
ssania Z1.
W celu określenia poziomu ssania Z1 należy zastosować
poniższą formułę:
Z1= pb – N.P.S.H wymagane – Hr – pV prawidłowe – Hs
gdzie:
Z1 =
różnica poziomów w metrach pomiędzy
wałem elektropompy i powierzchnią
swobodną cieczy do pompowania.
pb =
ciśnienie barometryczne w metrach słupa
wody odpowiadające miejscu instalacji.
( rysunek 1, str. 124 )
NPSH =
ciśnienie netto ssania odpowiadające
punktowi pracy.
Hr =
straty ciśnienia w metrach na całym
przewodzie ssącym.
pV =
ciśnienie parowania w metrach cieczy w
zależności od temperatury wyrażonej w °C.
( rysunek 2, str. 125 )
Hs =
minimalna granica zapasu: 0.5 m.
Jeżeli wynik obliczenia uzyska wartość dodatnią Z1 pompa
może funkcjonować z wysokością ssania równą
maksymalnemu Z1.
Natomiast jeżeli obliczona wartość “Z1” jest ujemna,
pompa by prawidłowo funkcjonować musi być zasilana
przez dodatnią różnicę poziomów na co najmniej “Z1” m
.
Przykład : montaż na poziomie morza
i temperatura cieczy 20°C
NPSH
wymagane:
3,25 m
pb : 10,33 msw ( rysunek 1, str. 124 )
Hr : 2,04 m.
t : 20°C
pV : 0,22 m. ( rysunek 2, str. 125 )
Z1 : 10,33 – 3,25 – 2,04 – 0,22 – 0,5 = 4,32 około
Znaczy to, że pompa może działać przy maksymalnej
wysokości ssania 4,32 m.
9.3 Maksymalne ciśnienie przy ssaniu
(pompa poniżej różnicy poziomów)
Ważne jest, aby utrzymać sumę ciśnienia na wylocie i tą
uzyskaną przez pompę przy wlocie zamkniętym, zawsze
mniejszą od maksymalnego ciśnienia pracy (PN)
możliwego do uzyskania przez pompę.
P1max + P2max ≤ PN (rys.6A)
P1max + P2max + P3max ≤ PNHP (rys.6B)
9.4 Minimalne natężenie znamionowe
Działanie pompy na poziomie niższym od minimalnego
znamionowego natężenia dopuszczalnego przepływu
może powodować zbyt duże i szkodliwe przegrzanie
pompy. Dla temperatury cieczy powyżej 40°C, minimalne
natężenie musi być zwiększone w ścisłej zależności od
temperatury cieczy (patrz rys. 6A)
Pompa nie może nigdy pracować z zaworem
tłocznym zamkniętym.
Dodatnie nachylenie
przewodu ssącego w
kierunku elektropompy
wykonać solidne zakotwienie
pompy do podstawy podłoża
Zawór denny
pV
NPSH
pb
Hr
Z1
Rys. 5
