POLSKI
101
9.5 Podłączenia elektryczne
UWAGA!!
ZAWSZE PRZESTRZEGAĆ PRZEPISÓW
BEZPIECZEŃSTWA!!
Instalacja elektryczne muszą być wykonane przez
wykwalifikowanego elektryka, który przejmie na
siebie całą odpowiedzialność.
ZALECA SIĘ PRAWIDŁOWE I PEWNE
UZIEMIENIE INSTALACJI!!
Postępować zgodnie z danymi podanymi na
schematach elektrycznych znajdujących się
wewnątrz skrzynki zaciskowej i tymi w tabeli C na
str. 123.
Upewnić się, czy napięcie sieci odpowiada danym
na tabliczce silnika.
Zawsze podłączyć pompę z wyłącznikiem
zewnętrznym.
Silniki trójfazowe muszą być zabezpieczone przez
wyłącznik automatyczny (np. magnetotermiczny)
kalibrowany na dane tabliczki elektropompy.
W przypadku silników trójfazowych z rozruchem
gwiazda-trójkąt należy pamiętać, aby czas
przełączenia pomiędzy gwiazdą, a trójkątem był jak
najkrótszy. ( patrz tabela B, na str. 122).
W elektropompie NKV skrzynka
zaciskowa może być skierowana w
cztery różne kierunki: poluzować i
usunąć cztery śruby łączące pomiędzy
kołnierzem silnika i podstawą. Przekr
ęcić
silnik do wybranego kierunku i włożyć
śruby.
9.6 Uruchomienie
Przed uruchomieniem pompa i przewody
ssące muszą zostać odpowiednio zalane,
zapewnić całkowite zalanie ciepłą wodą.
Uruchomienie NKV
Zgodnie z przepisami bezpieczeństwa
można uruchomić pompę tylko jeśli złącze
(gdzie przewidziano) jest odpowiednio
zabezpieczone. Czyli rozruch pompy może
nastąpić tylko po kontroli, czy
zabezpieczenia złącza zostały odpowiednio
zamontowane.
W celu zalania postępować jak opisano poniżej:
KVC – KVCX (Rys.7) :
Zalać pompę poprzez korek wlewu, po zdjęciu korka,
powoli tak aby usunąć ewentualne pęcherze powietrza
obecne wewnątrz.
NKV (Rys.8) :
Przed zalaniem pompy przy użyciu korka wlewu
należy koniecznie odkręcić częściowo
szpilkę/korek spustowy (w fazie zalewania
wystarczy odkręcić go 3 lub 4 obroty), bez docisku.
Zalać pompę przez otwór wlewu, po usunięciu korka,
powoli tak aby usunąć ewentualne pęcherze powietrza
obecne wewnątrz.
Przed uruchomieniem pompy, zamknąć
korek i
przykręcić szpilkę/korek spustowy, aż do końca skoku,
bez docisku.
Zadziałać na odpowietrznik przekręcając śrubę
znajdującą się po przeciwnej stronie korka wlewu,
patrz rys. 8.
Otworzyć całkowicie zawór zasuwowy na ssaniu i ten
tłoczny zachować prawie zamknięty.
Podłączyć napięcie i skontrolować prawidłowy
kierunek obrotu jak wskazuje rys. 2. W przeciwynm
wypadku zamienić między sobą dwa jakiekolwiek
przewody fazowe, po odłączeniu pompy od sieci
zasilania.
Gdy układ hydrauliczny jest całkowicie zalany
otworzyć stopniowo zawór zasuwowy tłoczny, aż do
maksymalnego otwarcia.
Z elektropompą w trybie działania sprawdzić napięcie
zasilania zacisków silnika, które nie może odbiega
ć od
wartości znamionowej +/- 5%.
Z zespołem w trybie pracy sprawdzić, czy prąd
absorbowany nie przekracza wartości podanych na
tabliczce.

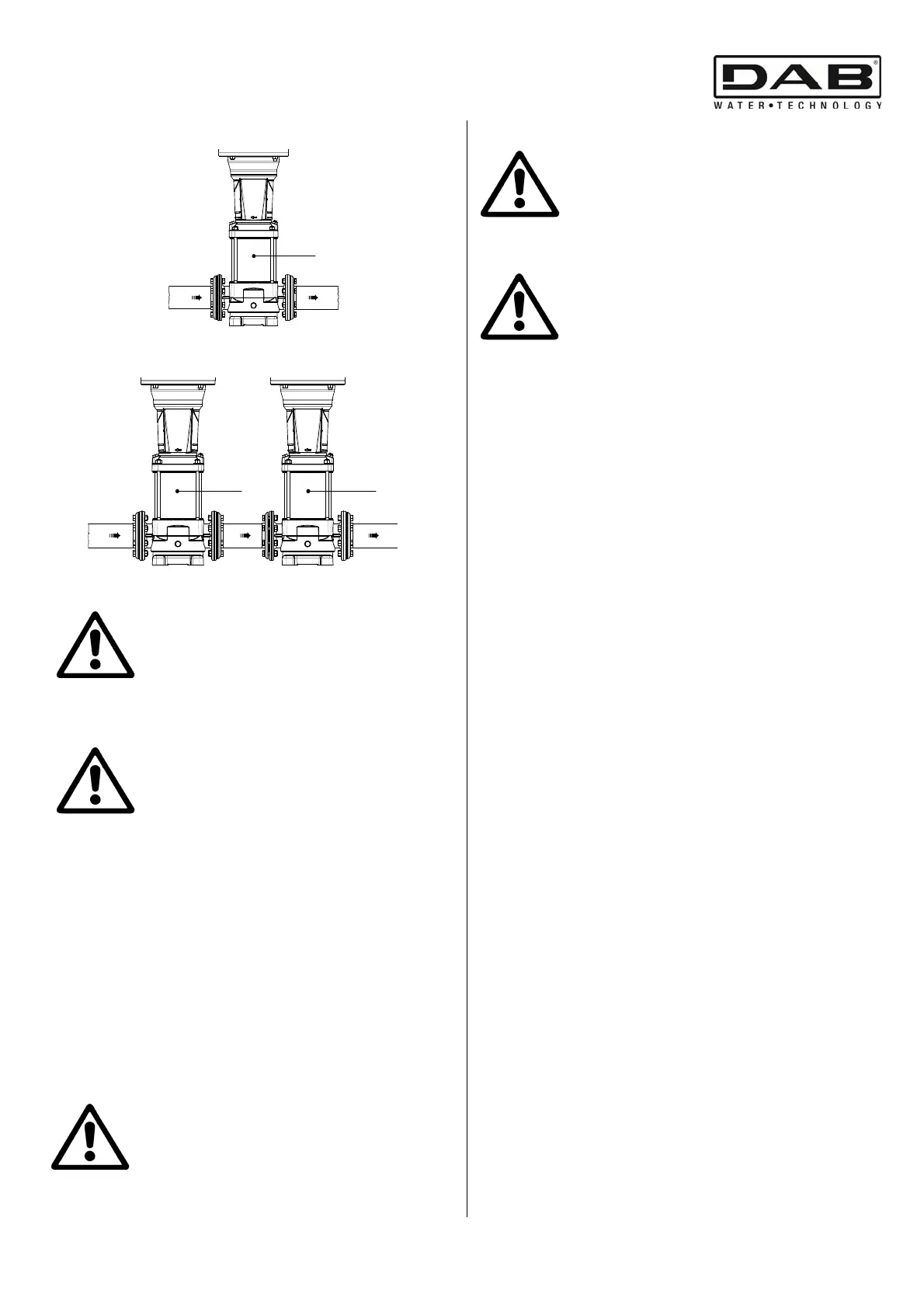

Rys. 6
P1max + P2max ≤ PN
P1max + P2max + P3max ≤ PN
P1max
P2max P3max
P1max
P2max
A
B
Std. Pum
HP Pum
Std. Pump
