TÜRKÇE
69
9.5 Elektrik bağlantıları
DİKKAT!!
DAİMA GÜVENLİK KURALLARINI
İZLEYİNİZ!!
Elektrik bağlantısı, tüm sorumluluğu üzerine alan,
yetkilendirilmiş uzman bir elektrikçi tarafından
gerçekleştirilmelidir.
TESİSİN TOPRAK BAĞLANTISININ
DÜZGÜN VE EMİN BİR ŞEKİLDE
YAPILMASI TAVSİYE EDİLİR!!
Terminal kutusu içinde bulunan ve sayfa 123 C
tablosunda belirtilen elektrik şemalarına titizlikle
uyulması gerekir
Şebeke geriliminin motor plakasında belirtilen
gerilime uygun olduğu kontrol edilmelidir.
Pompalar her zaman bir dış devre kesicisine
bağlanmalıdır.
Trifaz motorlar, elektropompa verilerine ayarlanmış
otomatik bir devre kesici (örneğin manyetotermik) ile
korunmalıdırlar.
Yıldız-üçgen çalıştırmalı trifaz motorlar halinde,
yıldız ve üçgen arasındaki komütasyon süresinin
mümkün olduğu kadar kısa olmasını sağlayınız.
(bak Tablo B, sayfa 122).
NKV elektro pompalarda terminal
kutusu, dört farklı pozisyona
yönlendirilebilir: destek ve motor flanşı
arasındaki dört bağlantı vidasını
gevşetip çıkarın. Motoru istenen
pozisyona çevirin ve vidaları yeniden
konumlandırın.
9.6 Çalıştırma
Pompa ve emme boruları,
çalıştırılmadan önce, temiz su ile
tamamen doldurulmaları sağlanarak,
uygun şekilde doldurulmalıdırlar.
Çalıştırma NKV
Kazalardan korunma yönergeleri uyarınca
pompa sadece conta (öngörüldüğü
takdirde) uygun şekilde korunmuş ise
çalıştırılmalıdır. Dolayısıyla pompayı
sadece numaralı ekleme parçalarının
doğru şekilde takılmış olduğunu kontrol
ettikten sonra çalıştırabilirsiniz.
Emiş sağlamak için aşağıdaki şekilde işlem görün:
KVC – KVCX (Res.7) :
Tıpayı çıkardıktan sonra pompayı, içinde mevcut
olası hava torbaları boşaltılacak şekilde doldurma
deliği aracılığı ile yavaşça doldurun.
NKV (Res.6) :
Pompayı, doldurma deliğinden doldurmadan önce
boşaltma pimini/tıpasını (doldurma aşamasında 3
veya 4 tur çözülmesi yeterlidir), zorlamadan kısmen
çözmek gerekir.
Tıpayı çıkardıktan sonra pompayı, içinde mevcut
olası hava torbaları boşaltılacak şekilde doldurma
deliği aracılığı ile yavaşça doldurun.
Pompayı işletmeye almadan önce, doldurma
tıpasını kapatın ve boşaltma pimini/tıpasını
zorlamadan strok sonuna kadar sıkıştırın.
Res. 8’da belirtildiği gibi doldurma tıpasının karşı
tarafında konumlandırılmış vidaya müdahale ederek
hava tahliyesini gerçekleştirin.
Emme savağını tamamen açın ve besleme savağını
hemen hemen kapalı tutun.
Gerilim verin ve Res. 2’de belirtildiği gibi doğru
rotasyon yönünü kontrol edin. Aksi durumda,
pompanın besleme şebekesi ile bağlantısını
kestikten sonra herhangi iki kondüktörü kendi
aralarında ters çevirin.
Hidrolik devre sıvı ile tamamen doldurulduktan
sonra besleme kepengini maksimum açılışa kadar
kademeli olarak açın.
Elektro pompa işler vaziyette iken, nominal
değerden +/- 5% fark göstermemesi gereken motor
terminalleri beslemelerini kontrol ediniz.
Gurup normal çalışma durumunda olduğunda motor
tarafından emilen akımın plaka değerinden fazla
olmadığını kontrol edin.

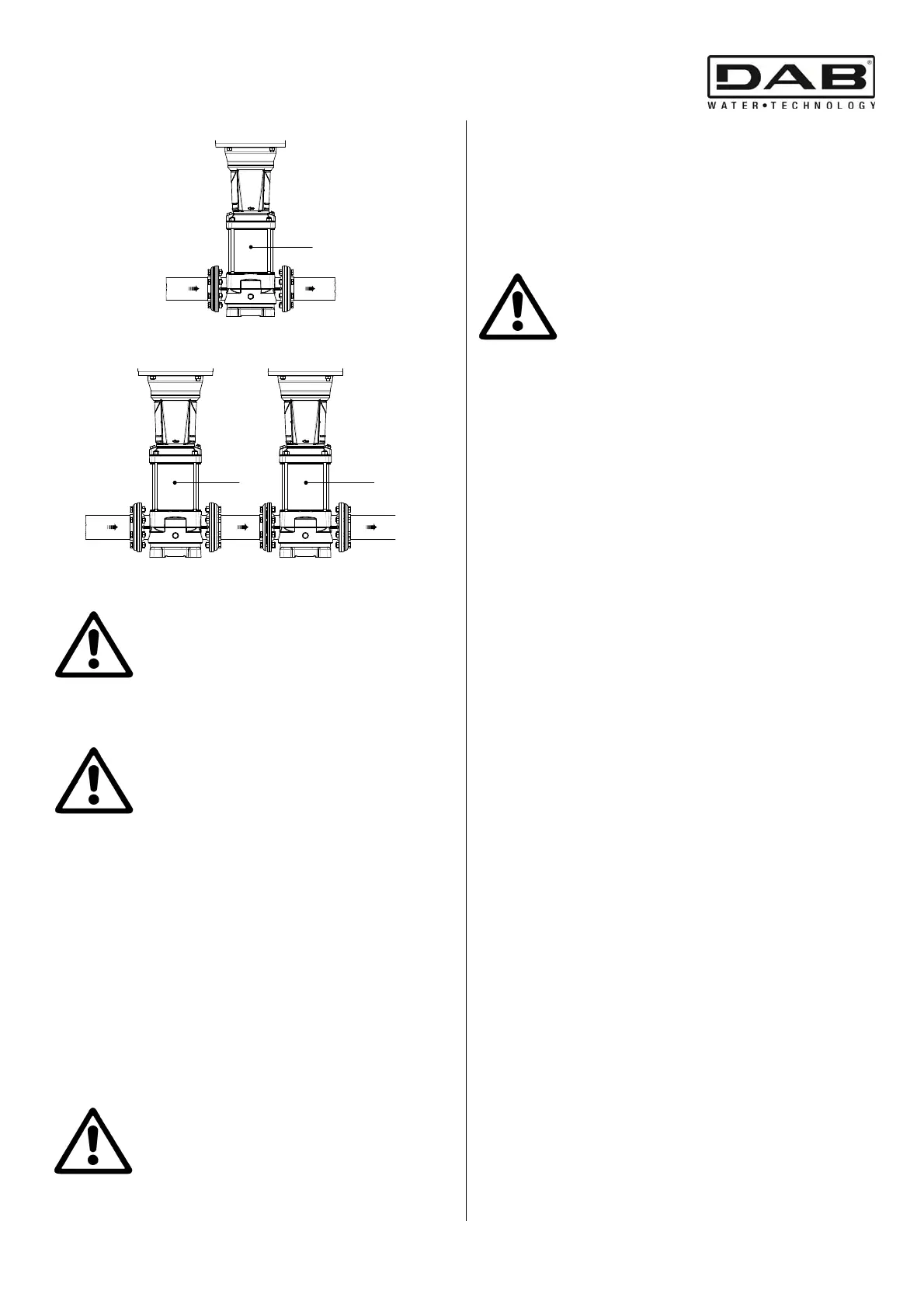

Res. 6
P1max + P2max ≤ PN
P1max + P2max + P3max ≤ PN
P1max
P2max P3max
P1max
P2max
A
B
Std. Pum
HP Pum
Std. Pump
