SVENSKA
52
Fig. 4
Montera avstängningsventiler före och efter
pumpen. På så sätt är det inte nödvändigt att
tömma systemet vid underhåll av pumpen. Kör
inte pumpen med stängda
avstängningsventiler!
Om det finns risk för detta ska en bypass- eller
tömningskrets som leder till en
vätskeuppsamlingsbehållare installeras.
För att maximalt minska bullret rekommenderas
det att montera vibrationsdämpande fogar på sug-
och tryckrören samt mellan motorns fötter och
fundamenten.
Om flera pumpar installeras ska varje pump, med
undantag för reservpumpen (om denna finns), ha
ett eget sugrör.
9.2 Min. sugtryck (Z1)
(pump ovan vattennivån)
Beräkna sugnivån Z1 för att pumpen ska fungera
korrekt utan kavitation.
Använd följande formel för att fastställa sugnivån Z1:
Z1 = pb - erforderlig NPSH - Hr - korrekt pV - Hs
där:
Z1 =
Nivåskillnaden i meter mellan
sugmunstyckets axel och pumpvätskans
yta.
pb =
Installationsplatsens barometertryck i
m v.p. (se diagram 1 på sid. 124 ).
NPSH =
Arbetspunktens netto sugbelastning.
Hr =
Belastningsförlusterna i meter på hela
sugledningen.
pV =
Vätskans ångspänning i meter i förhållande
till °C (se diagram 2 på sid. 125 )
Hs =
Min säkerhetsmarginal på 0,5 m.
Om resultatet är ett positivt värde för ”Z1” kan pumpen
fungera med en sughöjd på max.”Z1” m.
Om resultatet istället är ett negativt värde för ”Z1” måste
pumpen matas med en positiv sughöjd på minst ”Z1” m.
Exempel: Installation vid havsnivå
och vätsketemperatur på 20 °C
Erforderlig NPSH: 3,25 m
pb : 10,33 m v.p.(se diagram 1 på sid.124)
Hr : 2,04 m.
t : 20°C
pV :
0,22 m (se diagram 2 på sid. 125)
Z1 : 10,33 - 3,25 - 2,04 - 0,22 - 0,5 = ca. 4,32
Detta betyder att pumpen kan fungera vid en max.
sughöjd på 4,32 m.
9.3 Max. sugtryck
(pump under vattennivån)
Det är viktigt att summan av inloppstrycket och
pumptrycket (den sistnämnda med stängt utlopp) alltid
ligger under max. tillåtet drifttryck (PN) för pumpen.
P1max + P2max ≤ PN (fig.6A)
P1max + P2max + P3max ≤ PNHP (fig.6B)
9.4 Min. nominell kapacitet
Om pumpen körs på en kapacitetsnivå under min. tillåtet
nominellt värde kan pumpen överhettas och skadas. Vid
en vätsketemperatur över 40 °C ska min. kapaciteten
ökas i förhållande till vätsketemperaturen (fig. 6A).
Pumpen får aldrig köras med stängd
utloppsventil.

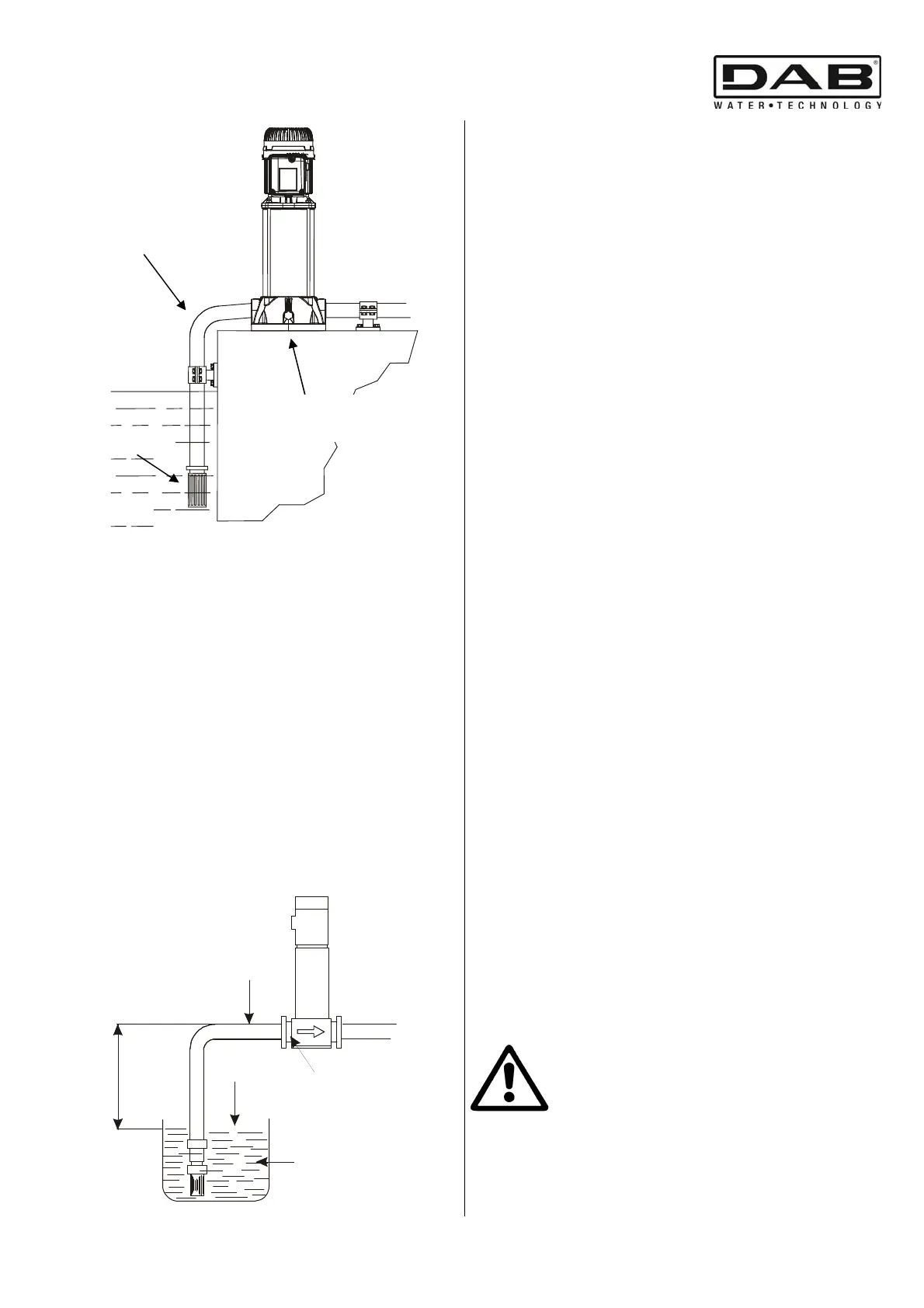

Sugröret lutar lätt uppåt mot
elpumpen
Förankra pumpen stadigt
vid stödbasen
Bottenventil
pV
NPSH
pb
Hr
Z1
Fig. 5
