TÜRKÇE
66
5. TEKNİK VERİLER NKV
5.1 Elektrik verileri
- Besleme: 3x 230-400V – 50Hz
3x 400V ∆ – 50Hz
3x 380-480V ∆ – 60Hz
3x 220-277V ∆ / 380-480V – 60Hz
- Emilen güç: elektrik verileri plakasına bakınız
- Koruma derecesi:
IP55
- Yalıtım derecesi:
F
5.2 Çalışma koşulları
- Pompanın dağıtımı:
- Manometrik yükseklik:
160’den 1166 l/dak.
Sayfa 126
- Sıvı ısısı:
-15°C ÷ 120°C
- Ortam max.sıcaklık:
40°C
- Depolama ısısı: -20°C ÷ 60°C
- Maksimum çalışma basıncı:
- Maksimum çalışma basıncı
NKV 32-45:
25 bar (2500 kPa)
32 bar (3200 kPa)
- Hava bağıl nem:
Max. 95%
- Motorların yapısı: Cei 2-3 / Cei 61-69
( EN 60335-2-41 )
- Ağırlık:
Ambalaj üzerindeki plakaya bkz.
6. İŞLETME
Yürürlükteki iş kazalarını önleme kurallarına
uyunuz. Ezilme tehlikesi. Pompa ağır olabilir,
uygun kaldırma yöntemlerini kullanınız ve
daima kişisel koruyucu aygıtları takınız.
Ürünü hareket ettirmeden önce uygun kaldırma
aparatlarını belirlemek amacıyla ağırlığını kontrol ediniz.
6.1 Depolama
Tüm pompalar titreşim ve tozdan yoksun, kapalı, kuru ve
mümkünse hava nemi sabit olan bir yerde
depolanmalıdır. Kurma anına kadar içinde muhafaza
edilmeleri gereken orijinal ambalajları içinde temin
edilirler, bu ambalajlar içinde muhafaza edilmedikleri
takdirde emme ve besleme ağzının ihtimam ile
kapatılmasının sağlanması gerekir
.
6.2 Hareket ettirme KVC-KVCX / NKV 10-15-20
Ürünleri gereksiz çarpma ve çarpışmalara maruz
bırakmayın. Gurubu kaldırmak ve taşımak için standart
üretim dahilinde birlikte ikmal edilen paleti
(öngörülmüşse) kullanarak kaldıraçlardan faydalanın.
Cihaz kolay bir biçimde sapana sarılıp yısa edilebilirse,
mümkün olduğu takdirde taşıma halkaları kullanılarak
halat ve kayışlar ile yukarı kaldırılmalıdır.
Kaplinli pompalarda parçayı yukarı kaldırmaya yarayan
taşıma halkaları, motor-pompa takımını yukarı kaldırmak
için kullanılmamalıdırlar.

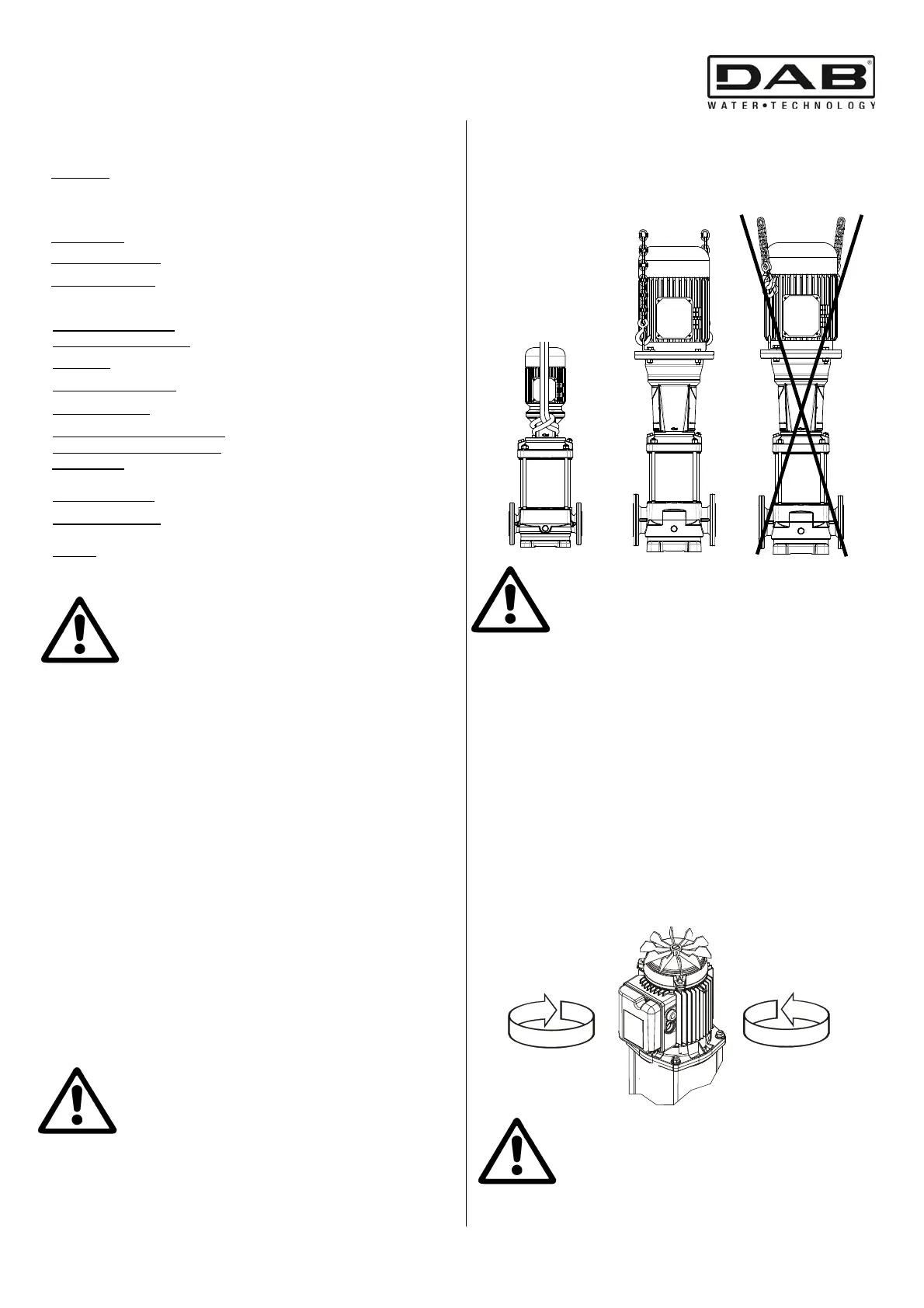

6.3 Hareket ettirme NKV 32-45-65-95
Mapa ile tedarik edilmiş olan pompaların
motorları, birleştirilmiş bütün elektro pompayı
hareket ettirmek için kullanılmamalıdır (res.
1C).
Gücü 4kW'a kadar olan motor ile pompaların hareket
ettirilmesi için resim 1A'da gösterilmiş olduğu gibi motora
sarılı kayışları kullanınız
.
Gücü 5,5 kW'a eşit veya daha yüksek olan motor ile resim
1B'de gösterilmiş olduğu gibi pompa ve motor arasındaki
eşleştirme bölgesine yerleştirilmiş iki flanşa sabitlenmiş
kayışları kullanınız.
Hareket ettirme esnasında pompanın
devrilme riski mevcuttur; pompanın hareket
ettirme sırasında dengeli pozisyonda
kaldığından emin olunuz.
7. UYARILAR
7.1 Emniyet
Kullanıma sadece elektrik tesisi, ürünün kurulacağı ülkede
yürürlükte olan Kurallara göre güvenlik önlemleri ile
donatılmış ise, izin verilir (İtalya için CEI 64/2)
.
7.2 Motor mili rotasyon kontrolü
Pompayı kurmadan önce hareket halindeki kısımlarının
serbest şekilde döndüklerinin kontrol edilmesi gerekir.
Bu amaç doğrultusunda, fan kapağını motor arka kapağı
yuvasından çıkarın, havalandırma tarafından motor mili
üzerinde öngörülmüş kertik üzerinde bir tornavida ile işlem
görün
.
Res. 2
Fanı, pompanın deforme olması veya
kırılmasına sebep olabileceğinden
pompayı debloke etmek için pens veya
diğer aletler ile zorlamayın.
Res. 1
A
≤ 4kW
B
≥ 5kW
C
KVC
KVCX
NKV 32-45
NKV 65-95
NKV 10-15-20
