5. TECHNICKÉ ÚDAJE NKV
5.1 Elektrické údaje
- Napájanie: 3x 230-400V – 50Hz
3x 400V ∆ – 50Hz
3x 380-480V ∆ – 60Hz
3x 220-277V ∆ / 380-480V – 60Hz
- Príkon: pozri štítok s elektrickými údajmi
- Stupeň ochrany: IP55
- Stupeň izolácie:
F
5.2 Prevádzkové podmienky
- Prietok-dopravované množstvo:
- Výtlačná výška:
od 160 do 1166 l/min.
str. 126
- Teplota kvapaliny:
-15°C ÷ 120°C
- Maximálna teplota prostredia: 40°C
- Teplota skladovania:
-20°C ÷ 60°C
- Maximálny prevádzkový tlak:
- Maximálny prevádzkový tlak
NKV 32-45:
25 bar (2500 kPa)
32 bar (3200 kPa)
- Relatívna vlhkosť vzduchu:
Max. 95%
- Konštrukcia motorov:
Cei 2-3 / Cei 61-69
( EN 60335-2-41 )
- Hmotnosť: pozri štítok na balení
6. MANIPULÁCIA
Riadiť sa platnými protiúrazovými normami.
Riziko pomliaždenia. Čerpadlo môže byť
ťažké, používať vhodné zdvíhacie metódy a
vždy si nasadiť prostriedky individuálnej
ochrany.
Pred manipuláciou s výrobkom overiť jeho hmotnosť na
stanovenie vhodných zdvíhacích zariadení.
6.1 Skladovanie
Všetky čerpadlá musia byť skladované na krytom
suchom mieste so stálou vlhkosťou vzduchu, podľa
možnosti a bez vibrácií a prachu.
Budú dodávané v originálnom balení, v ktorom musia
zostať až do momentu inštalácie, v opačnom prípade je
potrebné sa postarať o dôkladné uzavretie sacieho a
výstupného otvoru.
6.2 Manipulácia s KVC-KVCX / NKV 10-15-20
Vyhnúť sa tomu, aby boli výrobky vystavené zbytočným
nárazom a kolíziam. Na zdvíhanie a prepravu jednotky je
potrebné používať zdvíhacie zariadenia s použitím
dodanej sériovej palety (ak je predpokladaná). Používať
vhodné laná z rastlinných alebo syntetických vlákien, iba
ak je kus ľahkoopásateľný, podľa možnosti využitím
sériovo dodaných kovových ôk. V prípade čerpadiel so
spojovacím kusom, nesmú byť kovové oká,
predpokladané na zdvíhanie súčiastky, používané na
zdvíhanie ústroja/jednotky motor-čerpadlo.
6.3 Manipulácia s NKV 32-45-65-95
Motory čerpadiel dodaných so závesným
okom – toto nesmie byť používané na
manipuláciu s kompletne zloženým
čerpadlom (obr.1C).
Na manipuláciu s čerpadlom s motorom s výkonom do 4
kW, používať remene navinuté na motori, podľa
zobrazeného na obr. 1A.
Pre čerpadlá s motorom s výkonom väčším alebo rovným
5,5 kW, použiť remene upevnené na dve príruby
umiestnené v zóne spojenia medzi čerpadlom a a
motorom podľa zobrazeného na obr.1B.
Počas manipulácie je riziko, že sa čerpadlo
prevráti, je preto potrebné sa uistiť o tom, aby
čerpadlo zostalo v stabilnej polohe počas
manipulácie.
7. UPOZORNENIA
7.1 Bezpečnosť
Používanie je prípustné, iba ak je elektrické zariadenie
označené bezpečnostnými opatreniami podľa noriem
platných v krajine inštalácie výrobku (pre Taliansko CEI
64/2).
7.2 Kontrola rotácie hnacieho hriadeľa
Pred nainštalovaním čerpadla je potrebné skontrolovať, či
sa pohyblivé časti voľne otáčajú.
Za týmto účelom je potrebné odstrániť kryt obežného
kolesa z miesta uloženia zadného krytu motora a pôsobiť
skrutkovačom na zárez na hnacom hriadeli zo strany
ventilácie.
Nepôsobiť silou na obežné koleso
kliešťami alebo iným náradím na
odblokovanie čerpadla, pretože by to
spôsobilo jeho deformáciu alebo
poškodenie zlomením.

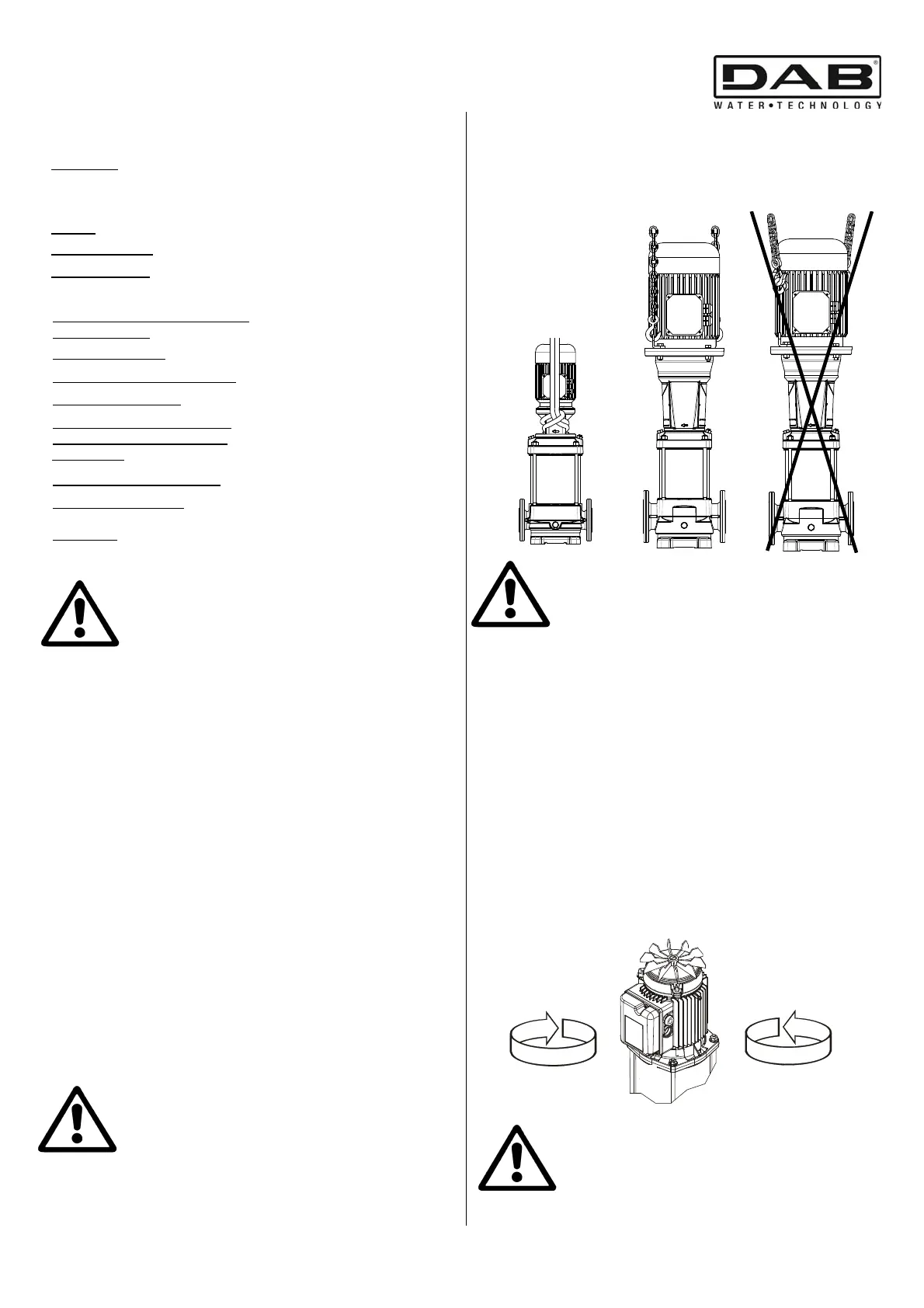

Obr. 1
A
≤ 4kW
B
≥ 5kW
C
Obr. 2
KVC
KVCX
NKV 32-45
NKV 65-95
NKV 10-15-20
