Na vstupe a výstupe čerpadla musia byť
namontované uzatváracie ventily tak, aby sa vyhlo
potrebe vyprázdnenia zariadenia v prípade údržby
čerpadla. Nenechať čerpadlo v činnosti pri
uzavretých uzatváracích ventiloch !
V prípade, že by existovala takáto možnosť, tak sa
aj postarať o by-passový obvod alebo o odpad-
výpust, ktorý by bol pred nádržou rekuperácie
kvapaliny.
Na zredukovanie hluku na minimum sa odporúča
namontovať antivibračné spoje na sacie potrubie a
výstupné potrubie a medzi nohy motora a základ.
V prípade inštalácie viacerých čerpadiel, bude
musieť mať každé čerpadlo saciu rúru, s výnimkou
rezervného čerpadla (ak je predpokladané).
9.2 Minimálny sací tlak ( Z1 )
(čerpadlo s horným saním)
Aby mohlo čerpadlo správne fungovať bez toho, aby sa
prejavili fenomémy kavitácie je potrebné vypočítať výšku
nasávania Z1.
Na stanovenie výšky nasávania Z1 sa musí použiť
nasledujúci vzorec:
Z1 = pb – NPSH požadované – Hr – pV správne – Hs
kde:
Z1 =
výškový rozdiel v metroch medzi osou
sacieho otvoru a voľnou hladinou
prečerpávanej kvapaliny.
pb =
barometrický tlak v m stľpca vody v mieste
inštalácie (graf 1, str. 124)
NPSH =
zaťaženie netto pri nasávaní v pracovnom
bode.
Hr =
straty zaťaženia v metroch na celom sacom
potrubí.
pV =
tenzia pary v metroch kvapaliny vo vzťahu
k teplote vyjadrenej v °C.
(graf 2, str. 125)
Hs =
minimálne bezpečnostné pásmo: 0.5 m.
Ak má výsledok výpočtu hodnotu “Z1” pozitívnu-plusovú,
tak čerpadlo môže fungovať pri výške nasávania
maximálne rovnej “Z1” m.
Kdežto, ak vypočítaná hodnota “Z1” je negatívna-
mínusová, tak aby čerpadlo fungovalo správne, musí byť
napájané pozitívnym-plusovým spádom aspoň “Z1” m.
Príkl. : inštalácia na úrovni mora a kvapalina
s teplotou 20°C
NPSH požadované: 3,25 m
Barom.tlak Pb:
10,33 m stľpca vody (graf 1, str. 124)
Hr : 2,04 m.
t : 20°C
Tenzia pary pV : 0,22 m. ( graf 2, str. 125 )
Z1 : 10,33 – 3,25 – 2,04 – 0,22 – 0,5 = 4,32 cca.
To znamená, že čerpadlo môže fungovať pri maximálnej
výške nasávania 4,32 m.
9.3 Maximálny tlak pri saní
(čerpadlo s dolným saním)
Je dôležité, aby súčet tlaku na vstupe a tlaku vyvíjaného
čerpadlom (pri zatvorenom otvore) bol vždy nižší ako
maximálny prípustný prevádzkový tlak (PN) čerpadla.
P1max + P2max ≤ PN (obr.6A)
P1max + P2max + P3max ≤ PNHP (obr.6B)
9.4 Minimálne nominálne dopravované množstvo
Činnosť čerpadla na úrovni, ktorá je nižšia ako
minimálne prípustné nominálne dopravované množstvo,
môže spôsobiť nadmerné a škodlivé prehriatie čerpadla.
Pre teploty kvapaliny, ktoré sú vyššie ako 40°C, sa musí
minimálne dopravované množstvo zvýšiť v závislosti od
teploty kvapaliny (pozri obr. 6A)
Čerpadlo nesmie byť nikdy v činnostii pri
zatvorenom výstupnom ventile.

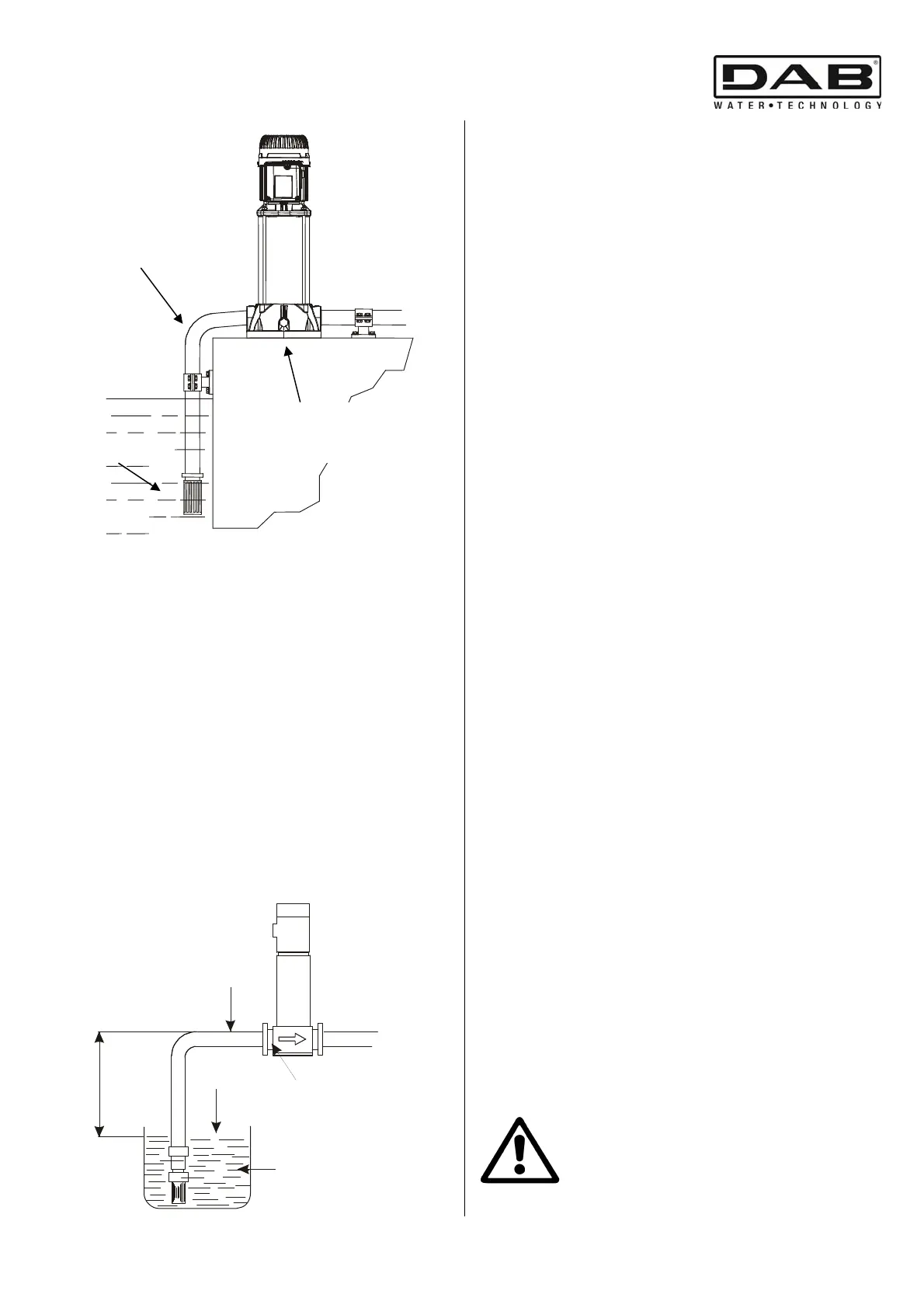

Obr. 5
pozitívny spád nasávacej
rúry smerom k elektrickému
čerpadlu
uskutočniť pevné ukotvenie
čerpadla na podporný základ
spodný ventil
pV
NPSH
pb
Hr
Z1
