SVENSKA
53
9.5 Elanslutningar
OBSERVERA!
RESPEKTERA ALLTID SÄKERHETS-
FÖRESKRIFTERNA!
Elinstallationen ska utföras av en specialiserad
och auktoriserad elektriker som kan ta allt ansvar
för installationen.
SYSTEMET SKA HA EN KORREKT
OCH SÄKER JORDANSLUTNING!!
Respektera elscheman som finns i
kopplingsplinten och i tabell C på sid. 115.
Kontrollera att nätspänningen överensstämmer
med motorns märkspänning.
Anslut alltid pumparna till en extern strömbrytare.
Trefasmotorerna bör utrustas med en automatisk
strömbrytare (t.ex. termomagnetisk brytare) som
är inställd i enlighet med elpumpens märkdata.
På trefasmotorer med stjärn-/triangelstart,
kontrollera att omkopplingstiden mellan stjärna
och triangel är så kort som möjlig (se tabell B på
sid.114).
Kopplingsplinten för elpumparna NKV
kan placeras i fyra olika lägen. Lossa
och ta bort fästskruvarna mellan
motorflänsen och stödet. Vrid motorn till
önskat läge och sätt tillbaka skruvarna
.
9.6 Start
Före start ska pumpen och
sugledningarna fyllas helt med rent
vatten.
Start NKV
I enlighet med gällande
säkerhetsföreskrifter får pumpen startas
endast om röranslutningen (om sådan
finns) är lämpligen skyddad. Starta därför
pumpen, först när du har kontrollerat att
anslutningsskydden är korrekt monterade.
Gör följande för att fylla pumpen:
KVC – KVCX (Fig.7) :
Ta bort pluggen. Fyll på vatten långsamt genom
pumpens påfyllningshål för att eliminera eventuella
luftfickor.
NKV (Fig.8) :
Innan pumpen fylls genom påfyllningshålet ska
tömningspluggens nål skruvas loss delvis (vid
påfyllning räcker det att lossa på pluggen med 3
eller 4 varv). Använd inte våld.
Ta bort pluggen. Fyll på vatten långsamt genom
pumpens påfyllningshål för att eliminera eventuella
luftfickor.
Innan pumpen startas ska påfyllningspluggen och
tömningspluggens nål skruvas fast till ändläget.
Använd inte våld.
Ska avluftas med hjälp av skruven som är placerad
på motsatta sidan om påfyllningspluggen (fig. 8).
Öppna spjället på sugsidan helt. Spjället på
trycksidan ska vara nästan stängt.
Slå på spänningen och kontrollera att
rotationsriktningen är korrekt d.v.s. enligt fig. 2.
Frånkoppla i annat fall pumpen från eltillförseln och
kasta om två faser.
När hydraulsystemet har fyllts med vätska ska
spjället på trycksidan gradvis öppnas helt.
Kontrollera medan elpumpen är i drift att
nätspänningen för motorns klämmor inte avviker
med mer än ± 5 % från märkspänningen.
Kontrollera medan apparaten är i drift att motorns
strömförbrukning inte överskrider
märkförbrukningen.

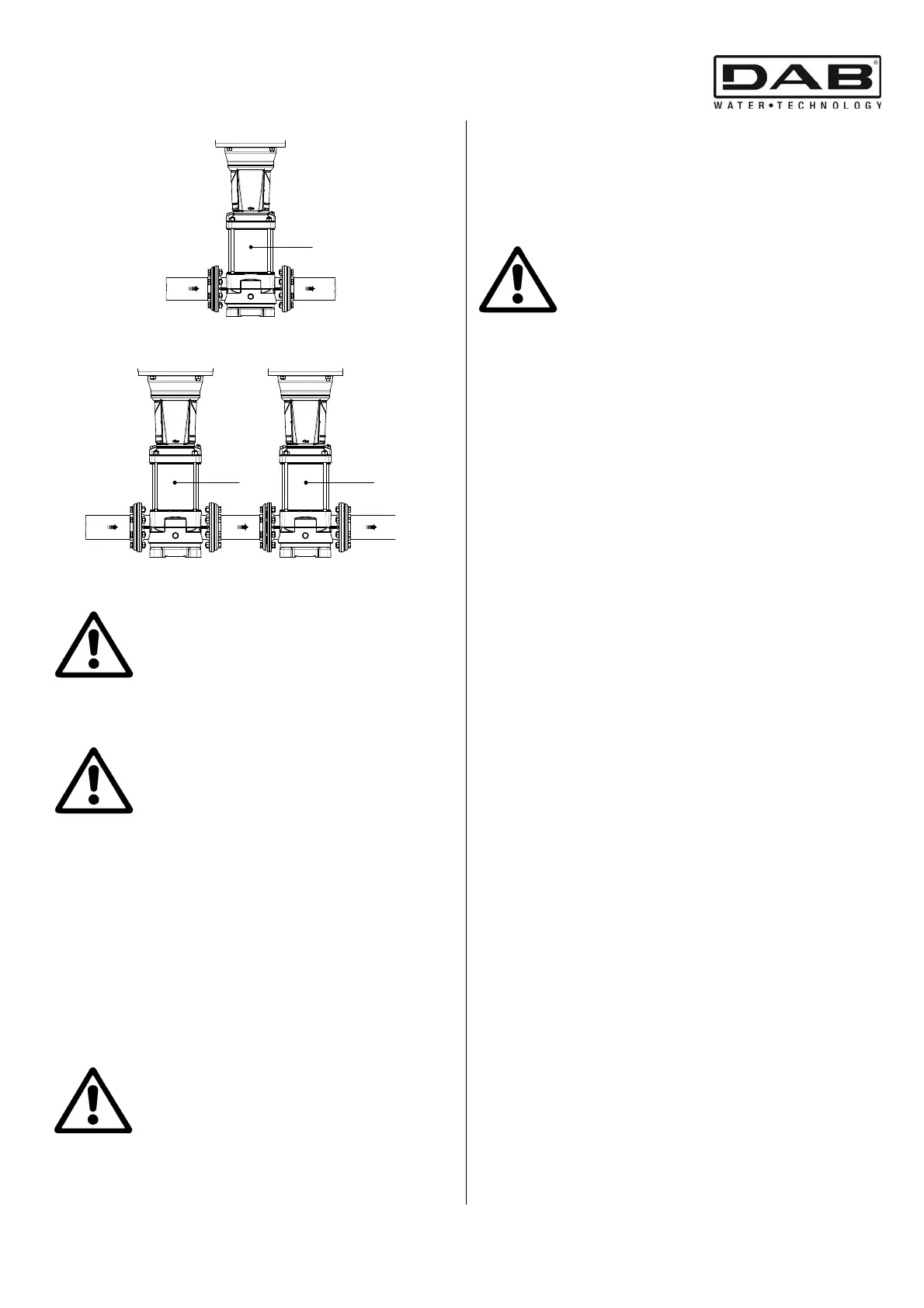

Fig. 6
P1max + P2max ≤ PN
P1max + P2max + P3max ≤ PN
P1max
P2max P3max
P1max
P2max
A
B
Std. Pum
HP Pum
Std. Pump
