9.5 Elektrische aansluitingen
LET OP!!
VOLG ALTIJD DE
VEILIGHEIDSVOORSCHRIFTEN!!
De elektrische installatie moet worden uitgevoerd
door een vakbekwame en erkende elektricien, die de
volledige aansprakelijkheid voor de werkzaamheden
op zich neemt.
DE INSTALLATIE MOET OP
CORRECTE EN DEGELIJKE WIJZE
GEAARD WORDEN!!
Houd u strikt aan de schakelschema’s die zijn
weergegeven aan de binnenkant van de
klemmenkast en de schakelschema’s uit tabel C,
pag. 123.
 Verzeker u ervan dat de netspanning overeenkomt
met de spanning die vermeld is op het motorplaatje.
 Sluit de pomp altijd aan op een externe schakelaar.
 De driefase motoren moeten worden beschermd met
een automatische schakelaar (bijv.
magneetthermische schakelaar) die is afgesteld voor
de gegevens van het kenplaatje van de
elektropomp.
 In het geval van driefase motoren met ster-driehoek
start dient u zich ervan te verzekeren dat de
schakeltijd tussen ster en driehoek zo gereduceerd
mogelijk is ( zie tabel B, a pag. 122 ).
Op de elektropompen NKV kan het
klemmenbord in vier verschillende
standen gericht worden: draai de vier
verbindingsschroeven tussen de
motorflens en de drager los en verwijder
ze. Draai de motor in de gewenste positie
en zet de schroeven terug.
9.6 Start
Vóór de start moeten de pomp en de
zuigleidingen volledig worden gevuld
met schoon water.
Start NKV
Volgens de ongevallen bepalingen,
moet men de pomp laten functioneren
alleen als de koppeling (indien voorzien)
op juiste wijze beschermd is. Dan kan de
pomp na de koppeling beschermingen te
zijn nagegaan of goed geplaatst zijn, weer
aangezet worden.
Voor de aanzuiging gaat u als volgt te werk:
KVC – KVCX (Afb.7) :
 Vul de pomp via de vulopening, na de dop te
hebben verwijderd. Ga langzaam te werk, zodat
eventuele aanwezige luchtzakken worden
afgevoerd.
NKV (Afb.8) :
 Alvorens de pomp te vullen via de vulopening dient
u de aftapnaald//dop gedeeltelijk los te
schroeven (in de vulfase is het voldoende hem 3 of
4 slagen los te draaien), zonder te forceren.
 Vul de pomp via de vulopening, na de dop te
hebben verwijderd. Ga langzaam te werk, zodat
eventuele aanwezige luchtzakken worden
afgevoerd.
 Alvorens de pomp te starten, de vuldop dichtdraaien
en de aftapnaald/dop zover mogelijk dicht draaien,
zonder te forceren.

Het circuit ontluchten via de schroef tegenover de
vuldop, zoals aangegeven op Afb. 8.
 De schuif aan zuigzijde geheel openen en schuif
aan perszijde bijna gesloten houden.
 Geef spanning en controleer of de draairichting
correct is, zoals aangegeven op Afb. 2. Als dit niet
zo is, twee willekeurige fasegeleiders omdraaien, na
de pomp van het voedingsnet te hebben
afgekoppel.
 Wanneer het hydraulische circuit volledig met
vloeistof gevuld is, de persschuif geleidelijk aan
openen tot hij maximaal open staat.
 Controleer met werkende elektropomp of de
voedingsspanning op de motorklemmen niet meer
dan +/- 5% afwijkt van de nominale waarde.
 Wanneer de groep op bedrijfssnelheid is,
controleren of de opgenomen stroom de op het
plaatje vermelde waarde niet overschrijdt.

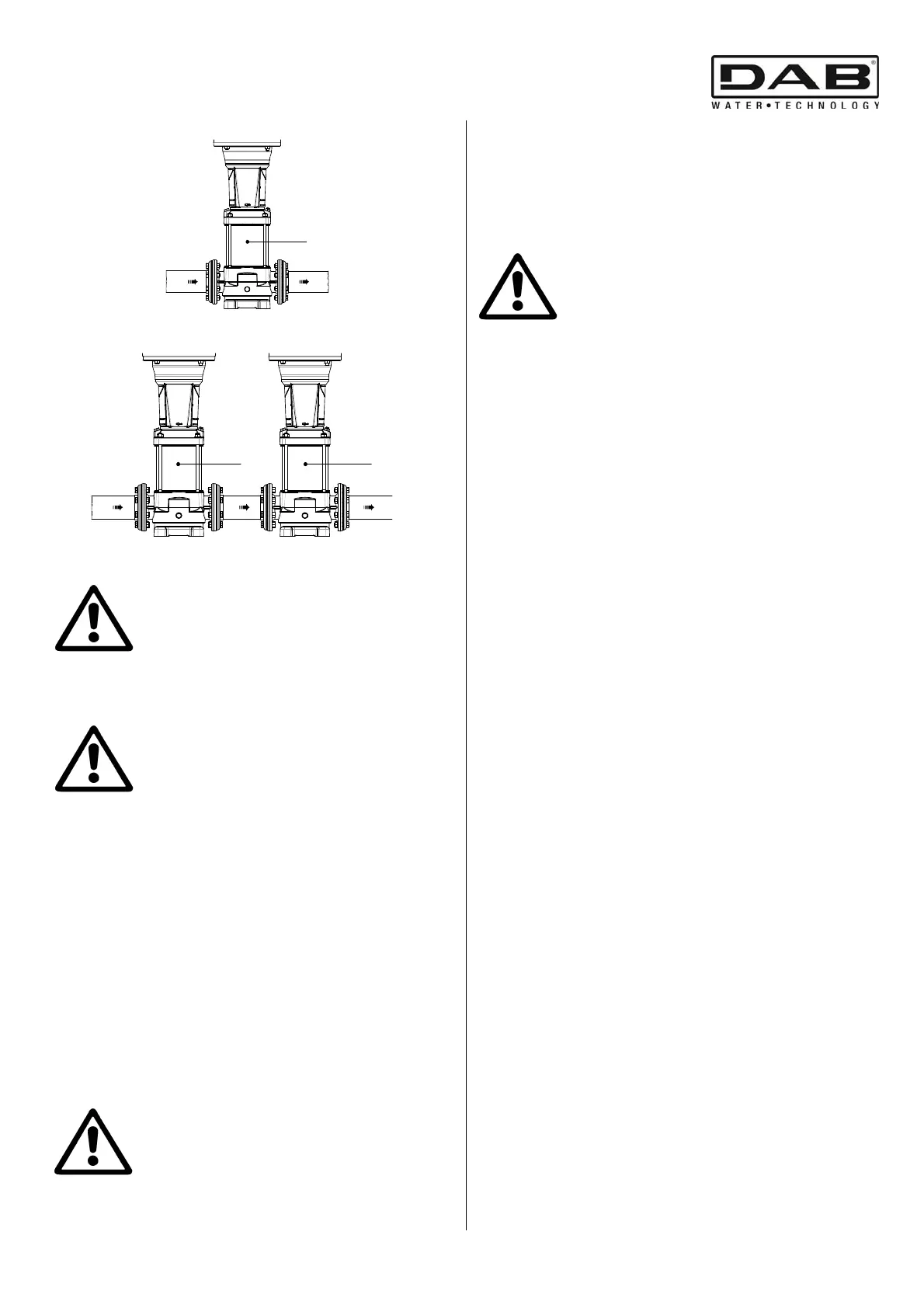

Afb. 6
P1max + P2max ≤ PN
P1max + P2max + P3max ≤ PN
P1max
P2max P3max
P1max
P2max
A
B
Std. Pum
p
HP Pum
p
Std. Pump
