8
Lắp đặt
Lắp đặt
Mở cửa Cầm lấy bó dây
Đai
Ống cách điện
Đầu nối
(màu trắng)
D
•

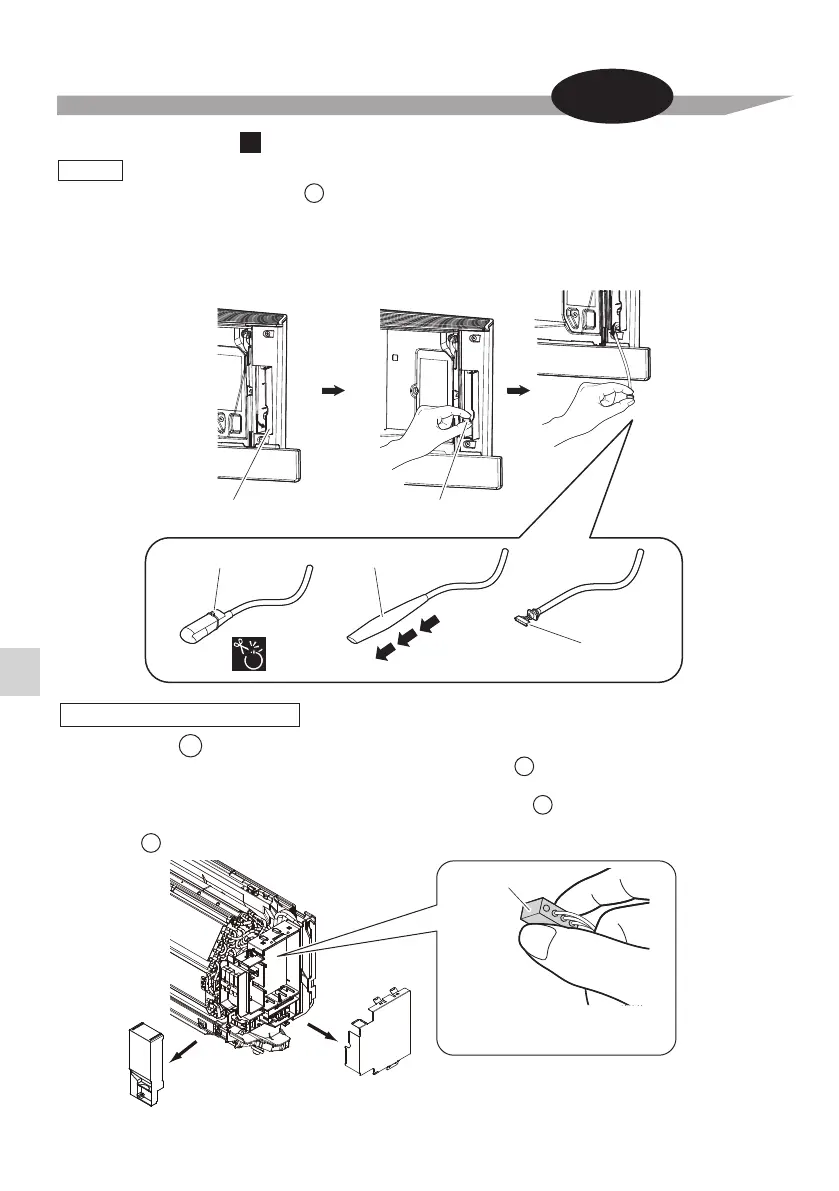

Một số kiểu máy gắn sẵn bó dây trong dàn lạnh.
Trong trường hợp này, vui lòng tiếp tục lắp đặt như sau.
Tháo tấm chắn mặt trước phía trên khỏi dàn lạnh rồi mở cửa, dùng tay cầm bó dây kéo ra ngoài,
sau đó tháo đai và kéo ống cách điện ra khỏi bó dây.
• Tham khảo tài liệu hướng dẫn lắp đặt máy điều hòa của bạn để biết chi tiết cách tháo tấm chắn
mặt trước phía trên.
Trong trường hợp
B
LOẠI B1
LOẠI B2 (Vỏ nhỏ) và B3 (Vỏ lớn)
Gắn bó dây (dây ngắn) vào dàn lạnh.
Tháo lưới mặt trước của dàn lạnh, rồi nối đầu nối của bó dây với đầu nối “S21” màu
trắng trên hộp chứa dây điện.
• Để biết hướng dẫn cách tháo lưới mặt trước hoặc đưa bó dây vào vị trí, hãy xem tài liệu hướng
dẫn lắp đặt của máy điều hòa cụ thể.
(Bộ dây có thể kết nối với đầu nối HA S21.)
D
D
D
•
Nếu không có đầu nối “S21”
màu trắng, hãy lắp bảng mạch
in riêng vào dàn lạnh.
Kết nối đầu nối mà không
cần neo dây.
Đầu nối
Công việc
lắp đặt
D
