7
安裝
安裝
選擇安裝位置。（若為 型）
無線 LAN 連線轉接器應安裝於以下位置：
連接無線 LAN 連線轉接器與室內機。
安裝時務必先切斷電源。
（若不慎接觸電氣零件，可能會導致觸電。）
安裝作業
1
2
˙
無線 LAN 連線轉接器不會受到陽光直射。
˙
無線 LAN 連線轉接器遠離熱氣或蒸汽來源。
˙
沒有機油蒸氣來源（否則可能縮短無線 LAN 連線轉接器壽命）。
˙
無線 LAN 連線轉接器與任何電視機或收音機至少相距 1 公尺
（否則無線 LAN 連線轉接器可能造成影像或聲音干擾）。
˙室內機與無線 LAN 連線轉接器之間距離小於無線 LAN 纜線長度。
安裝時務必先切斷電源。
（若不慎接觸電氣零件，可能會導致觸電。）
危險
˙如果沒有白色「S21」插座，
請在室內機內部另外安裝
塊電路板。
接上沒有線束固定錨的 端。
接頭

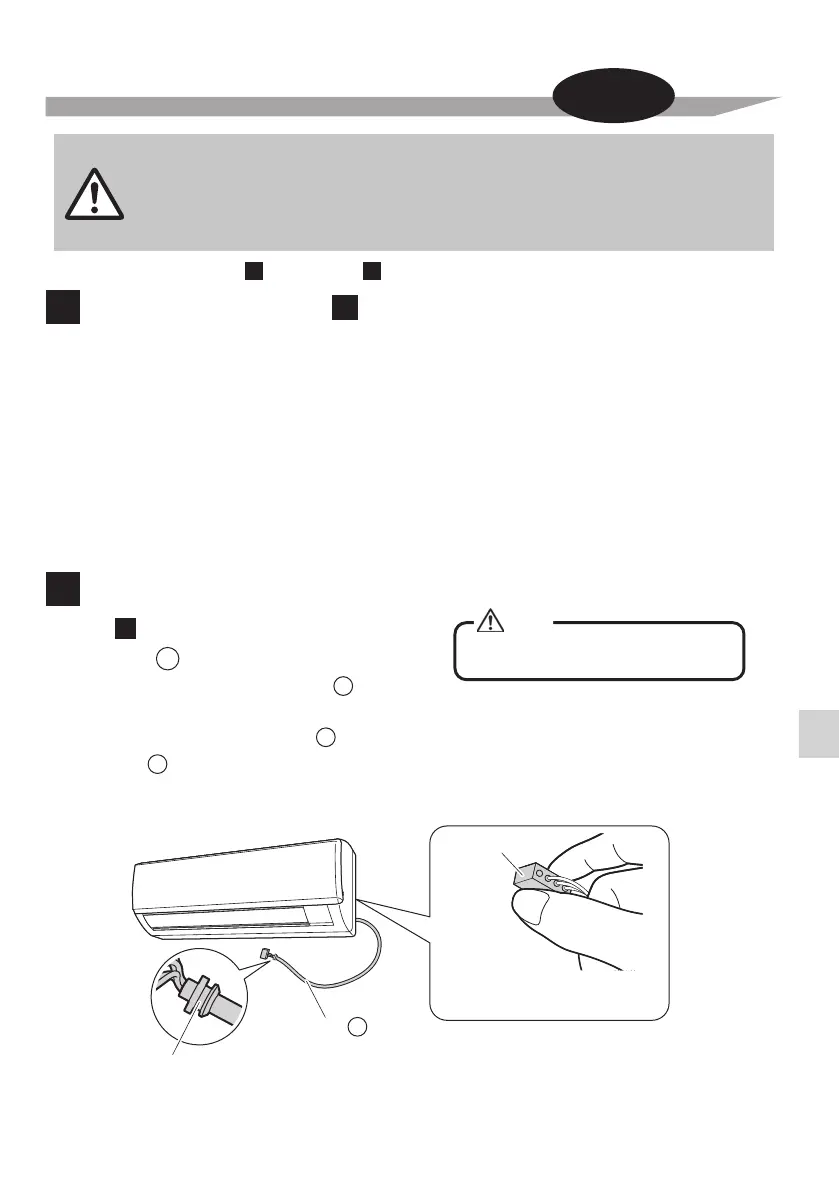

將線束組 （長線）連接至室內機。
拆下室內機的前格柵，然後將線束組
的接頭連接至電氣接線盒上的白色「S21」插座。
˙
關於如何拆下前格柵或將線束組 走線至定位，請參閱特定空調機的安裝說明書。
（線束組 可連接至 HA 接頭 S21。）
D
線束固定錨
線束組
D
D
D
以下步驟取決於安裝型式： 型 = 外接式， 型 = 內接式。
A B
A
若為 型
A
D
警告
