Pemasangan
Pemasangan

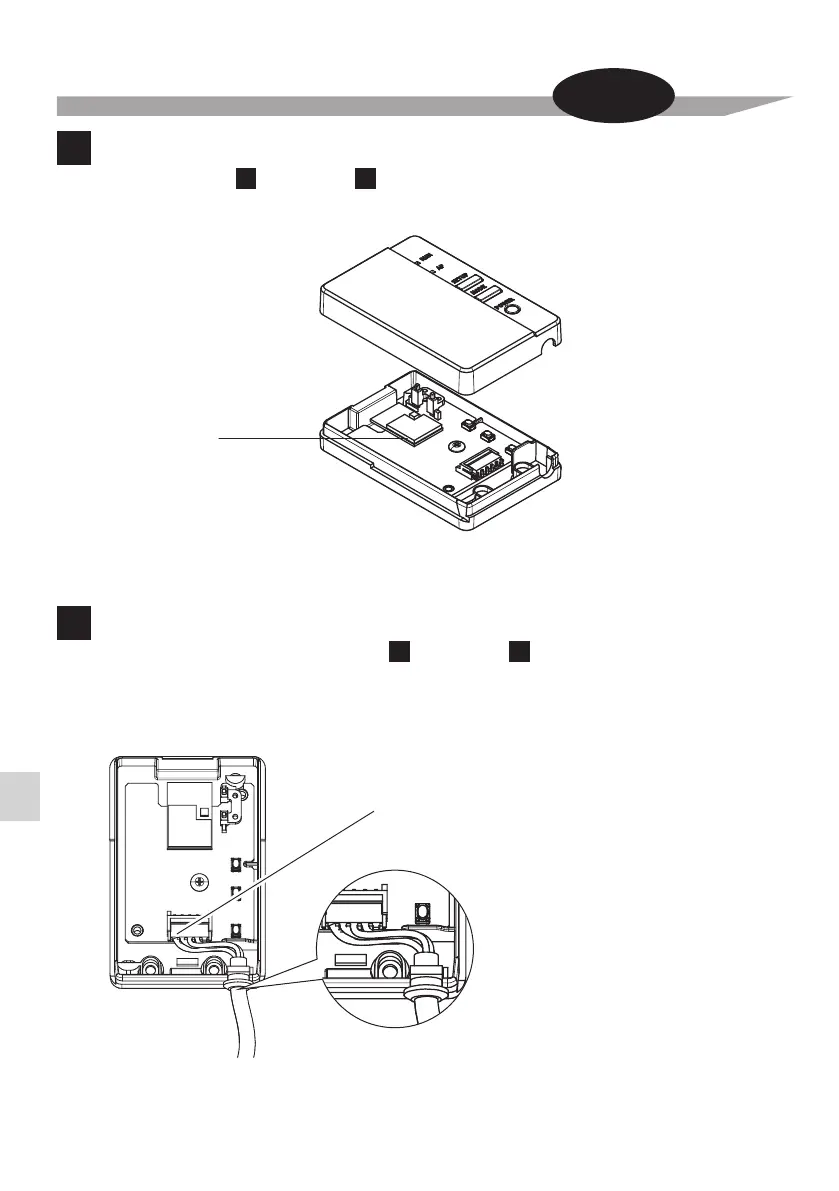

3 Lepaskan casing adaptor penghubung LAN Nirkabel (atas).
Lepaskan casing atas adaptor penghubung LAN Nirkabel.
Papan sirkuit
tercetak adaptor
penghubung LAN Nirkabel
Casing adaptor penghubung
LAN Nirkabel (atas)
Casing adaptor penghubung
LAN Nirkabel (bawah)
(Baik untuk maupun .)
A B
Pasang rakitan harnes kawat ke adaptor penghubung 4
Pasang konektor rakitan harnes kawat (putih).
•
Kunci rakitan harnes kawat ke takik di casing adaptor penghubung LAN Nirkabel (bawah).
Sambungkan konektor ke warna yang sama.
Kunci rakitan harnes kawat dan pastikan tidak ada pengaruh gaya luar.
Konektor (putih)
LAN Nirkabel. (Baik untuk maupun .)
A B
