Lắp đặt
Lắp đặt
LOẠI B2 (Vỏ nhỏ)
Cách đấu dây

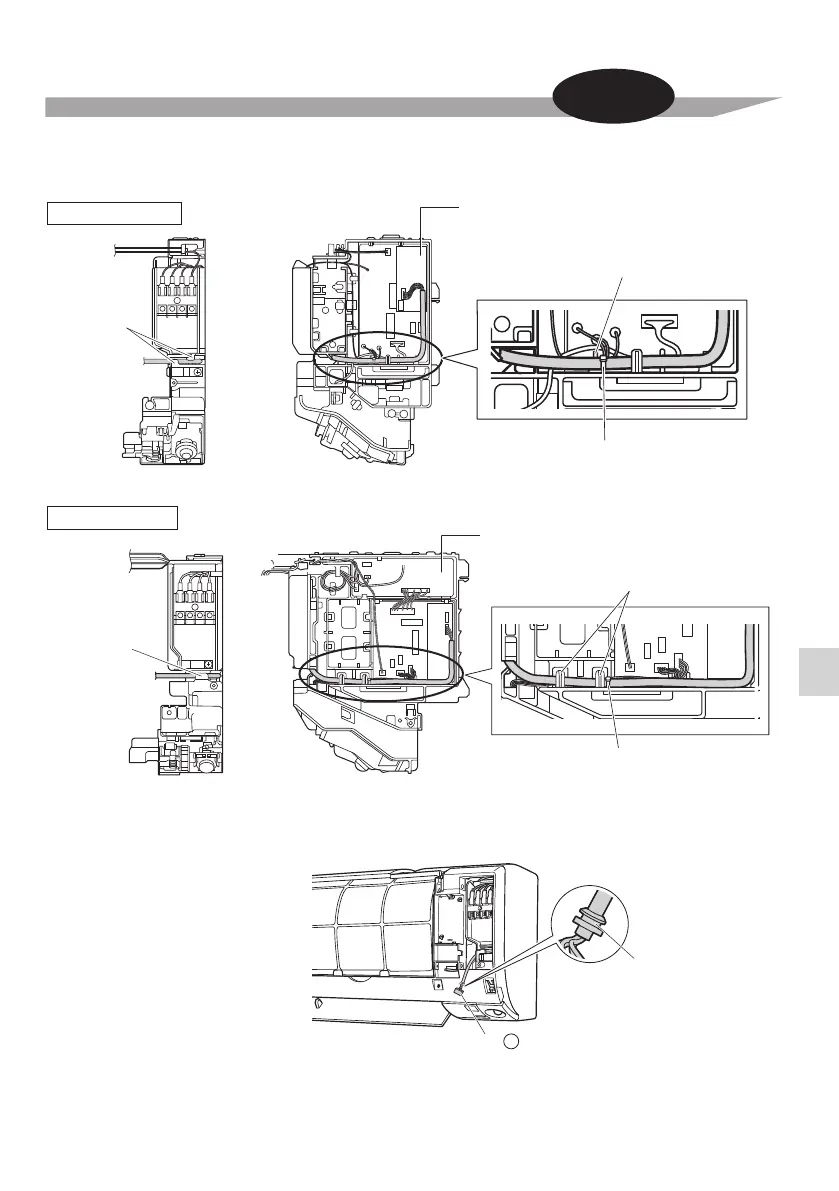

Cố định và dẫn dây điện qua các móc dây và thanh dẫn đi dây trong hộp chứa dây điện như
minh họa trong hình.
Lắp vỏ hộp chứa dây điện và lưới mặt trước vào vị trí ban đầu.
LOẠI B3 (Vỏ lớn)
Neo dây
Bó dây
D
Mặt trước Nhìn từ bên cạnh
Mặt trước Nhìn từ bên cạnh
Móc dây
Móc dây
Bảng mạch in
(Bán riêng)
Bảng mạch in
(Bán riêng)
Móc dây
Thanh dẫn đi dây
Móc dây
Thanh dẫn đi dây
Công việc
lắp đặt
