7
Pemasangan
Pemasangan
Selalu matikan catu daya saat memasang.
(Menyentuh komponen listrik dapat menyebabkan
sengatan listrik.)
PERINGATAN
Langkah-langkah yang harus diikuti bergantung pada jenis pemasangan:
jenis = Eksternal, jenis = Internal.
A B
Pilih tempat pemasangan. (Jika )
Adaptor penghubung LAN Nirkabel harus ditempatkan di lokasi di mana:

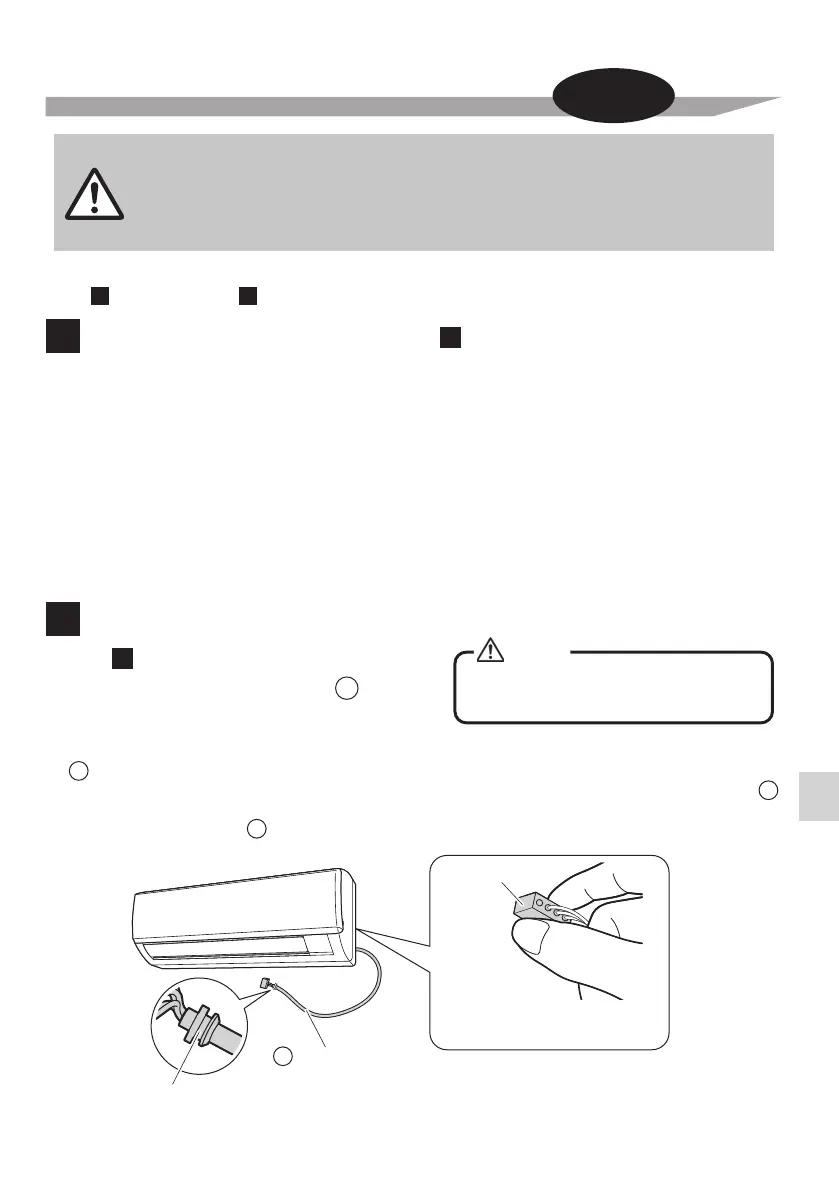

Pasang adaptor penghubung LAN Nirkabel ke unit dalam-ruang.
1
2
•
Adaptor penghubung LAN Nirkabel tidak terkena sinar matahari langsung.
•
Adaptor penghubung LAN Nirkabel jauh dari sumber panas atau uap.
•
Tdak ada sumber uap minyak mesin (ini dapat mempersingkat masa pakai adaptor
penghubung LAN Nirkabel).
•
Adaptor penghubung LAN Nirkabel berada setidaknya sejauh 1 m dari televisi atau radio
(Adaptor penghubung LAN Nirkabel dapat menyebabkan gangguan terhadap gambar atau suara).
• Jarak antara unit dalam-ruang dan adaptor penghubung LAN Nirkabel berada dalam
panjang kabel LAN Nirkabel.
Selalu matikan catu daya saat memasang.
(Menyentuh komponen listrik dapat
menyebabkan sengatan listrik.)
Bahaya
•
Jika tidak ada konektor “S21” putih, pasang
papan sirkuit tercetak yang tersendiri ke
dalam unit dalam-ruang.
Sambungkan ujung konektor
tanpa penambat harnes kawat.
Konektor
Pasang rakitan harnes kawat
(kawat panjang) ke unit dalam-ruang.
Lepaskan kisi-kisi depan unit dalam-ruang, kemudian
sambungkan konektor rakitan harnes kawat
ke konektor “S21” putih pada kotak sambungan listrik.
• Untuk petunjuk mengenai cara melepas kisi-kisi depan atau memasang rakitan harnes kawat
pada tempatnya, lihat panduan pemasangan pendingin ruangan khusus.
(Rakitan harnes kawat dapat menyambungkan ke konektor HA S21.)
D
Penambat harnes kawat
Rakitan harnes
kawat
D
D
D
A
Jika
A
D
Pekerjaan
Pemasangan
