Daikin BRP072C42 - 04_TW_4 P518835-2 C_P11

11
安裝
安裝

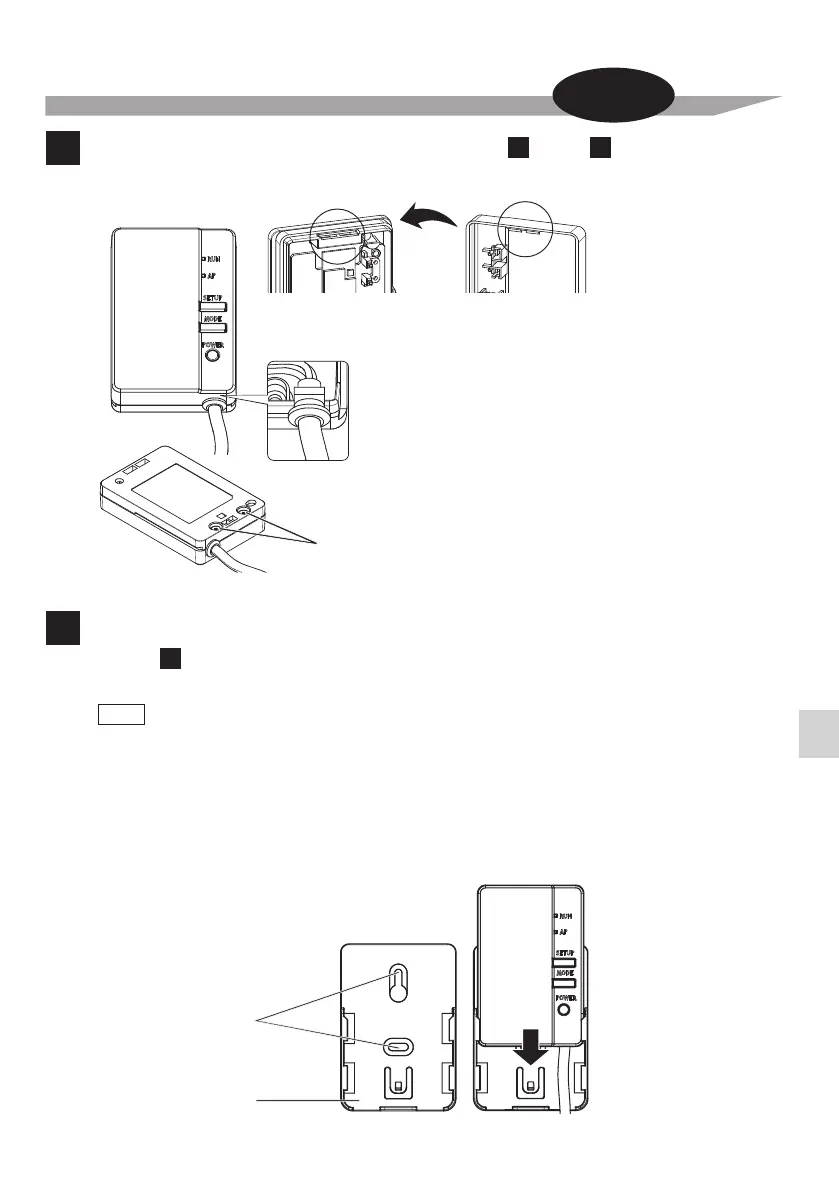

將無線 LAN 連線轉接器的外殼蓋回。（ 型及 型。）
將上蓋頂端卡進底蓋頂端的溝槽，壓下並蓋緊。
5
用配件組中的 2 根螺絲 (M3
×
8)
鎖上無線 LAN 連線轉接器的上蓋。
無線 LAN 連線轉
接器的外殼（底蓋）
頂端溝槽
無線 LAN 連線轉
接器的外殼（上蓋）
頂端卡榫
檢查線束組
是否確實固定。
A
B
安裝無線 LAN 連線轉接器。 6
將無線 LAN 連線轉接器安裝在室內機外。有兩種安裝型式：A1 及 A2。
關於如何為您的機型安裝無線 LAN 連線轉接器，
請至 http://www.daikinthai.com/product/dmobile 參閱詳細更新資訊。
托架
用螺絲將無線 LAN 連線轉接器固定在牆面上。
在此情況下，不需要使用配件組中的雙面膠帶來固定托架。
1. 用配件組中的 2 根螺絲將無線 LAN 連線轉接器的托架固定在牆面上。
2. 將無線 LAN 連線轉接器滑入托架中。
托架正面
螺絲孔
(M3
×
16)
若為 型
A

A1 型
安裝作業
