8
Pemasangan
Pemasangan

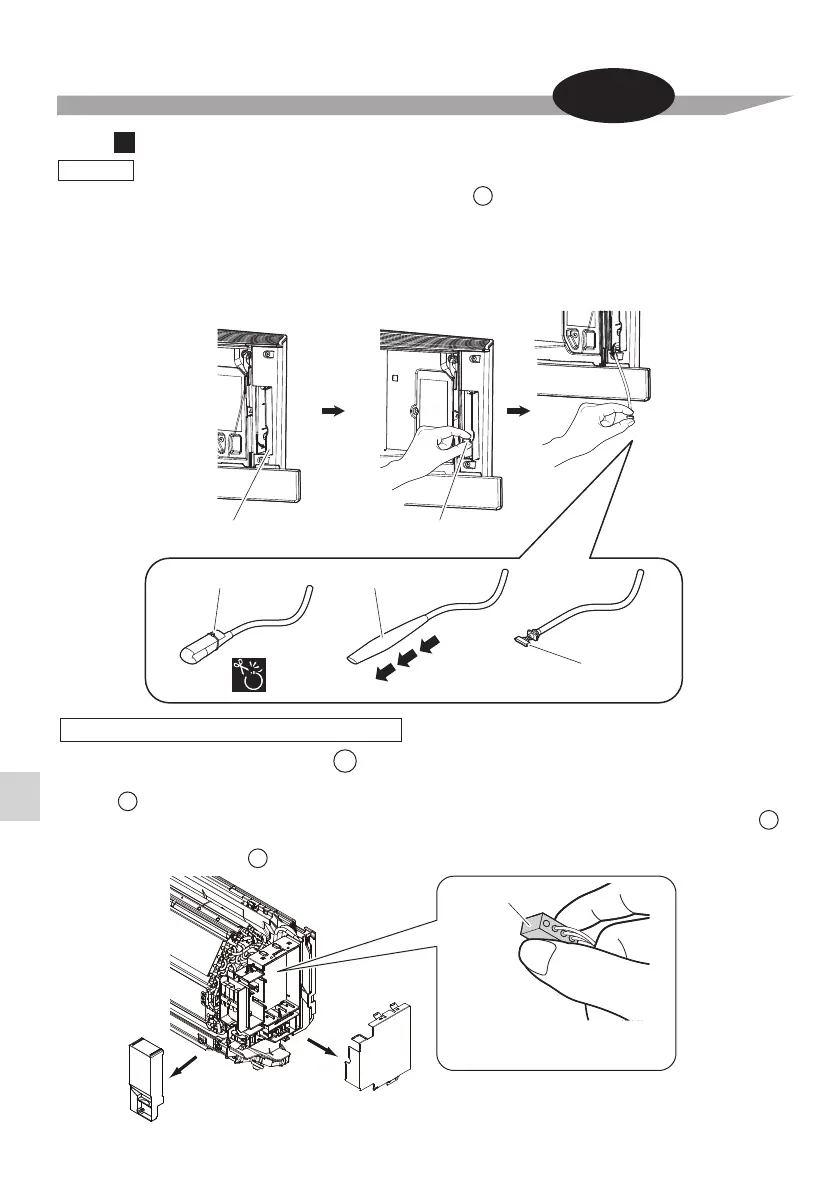

Buka pintunya Pegang
rakitan harnes kawat
Gelang pengikat
Selubung insulasi
Konektor
(putih)
D
•
Sebagian model sudah dipasangi rakitan harnes kawat
di unit dalam-ruang.
Dalam hal demikian, lanjutkan pemasangan seperti di bawah ini.
Lepaskan panel depan atas dari unit dalam-ruang dan buka pintunya, pegang rakitan harnes
kawat dengan jari Anda dan tarik keluar, kemudian lepaskan gelang pengikat dan tarik selubung
insulasi dari rakitan harnes kawat.
•
Lihat panduan pemasangan pendingin ruangan Anda untuk perincian melepaskan panel depan atas.
Jika
B
JENIS B1
JENIS B2 (Casing kecil) dan B3 (Casing besar)
Pasang rakitan harnes kawat (kawat pendek) ke unit dalam-ruang.
Lepaskan kisi-kisi depan unit dalam-ruang, kemudian sambungkan konektor rakitan harnes
kawat
ke konektor “S21” putih pada kotak sambungan listrik.
• Untuk petunjuk mengenai cara melepas kisi-kisi depan atau memasang rakitan harnes kawat
pada tempatnya, lihat panduan pemasangan pendingin ruangan khusus.
(Rakitan harnes kawat dapat menyambungkan ke konektor HA S21.)
D
D
D
•
Jika tidak ada konektor “S21” putih, pasang
papan sirkuit tercetak yang tersendiri ke
dalam unit dalam-ruang.
Sambungkan ujung konektor
tanpa penambat harnes kawat.
Konektor
Pekerjaan
Pemasangan
D
