安裝
安裝

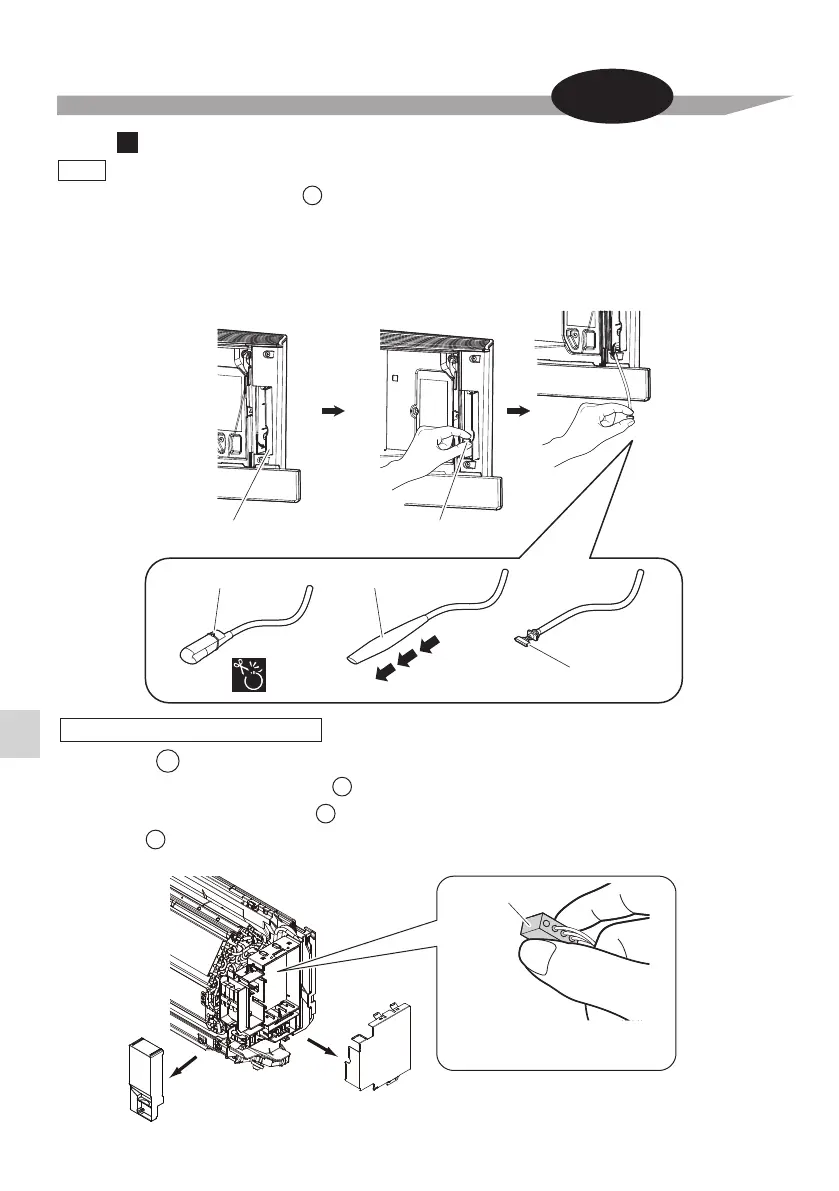

打開門板 抓住線束組
束線帶
絕緣管
接頭（白色）
D
˙ 某些型號的室內機已安裝線束組 。
在此情況下，請按照以下步驟進行安裝。
拆下室內機的上前蓋板，打開門板，用手指抓住線束組並拔出，然後拆除束線帶，
將絕緣管從線束組上拉出。
˙ 關於拆卸上前蓋板的詳細做法，請參閱空調機的安裝說明書。
若為 型
B

B1 型
B2 型（小機殼）及 B3 型（大機殼）
將線束組 （短線）連接至室內機。
拆下室內機的前格柵，然後將線束組 的接頭連接至電氣接線盒上的白色「S21」插座。
˙ 關於如何拆下前格柵或將線束組 走線至定位，請參閱特定空調機的安裝說明書。
（線束組 可連接至 HA 接頭 S21。）
D
D
D
˙ 如果沒有白色「S21」插座，
請在室內機內部另外安裝
塊電路板。
接上沒有線束固定錨的 端。
接頭
安裝作業
D
