Daitsu APD09-AL - Installazione del Tubo DI Scarico

127
ITALIANO
Il tubo di scarico e l'adattatore devono essere installati o
rimossi a seconda della modalità d'uso.
Modalità RAFFREDDAMENTO,
RISCALDAMENTO(tipopompadi
calore) o AUTO.
Installare
Modalità VENTILATORE,
DEUMIDIFICAZIONE ou
RISCALDAMENTO(tipocaldoelettrico)
Rimuovere

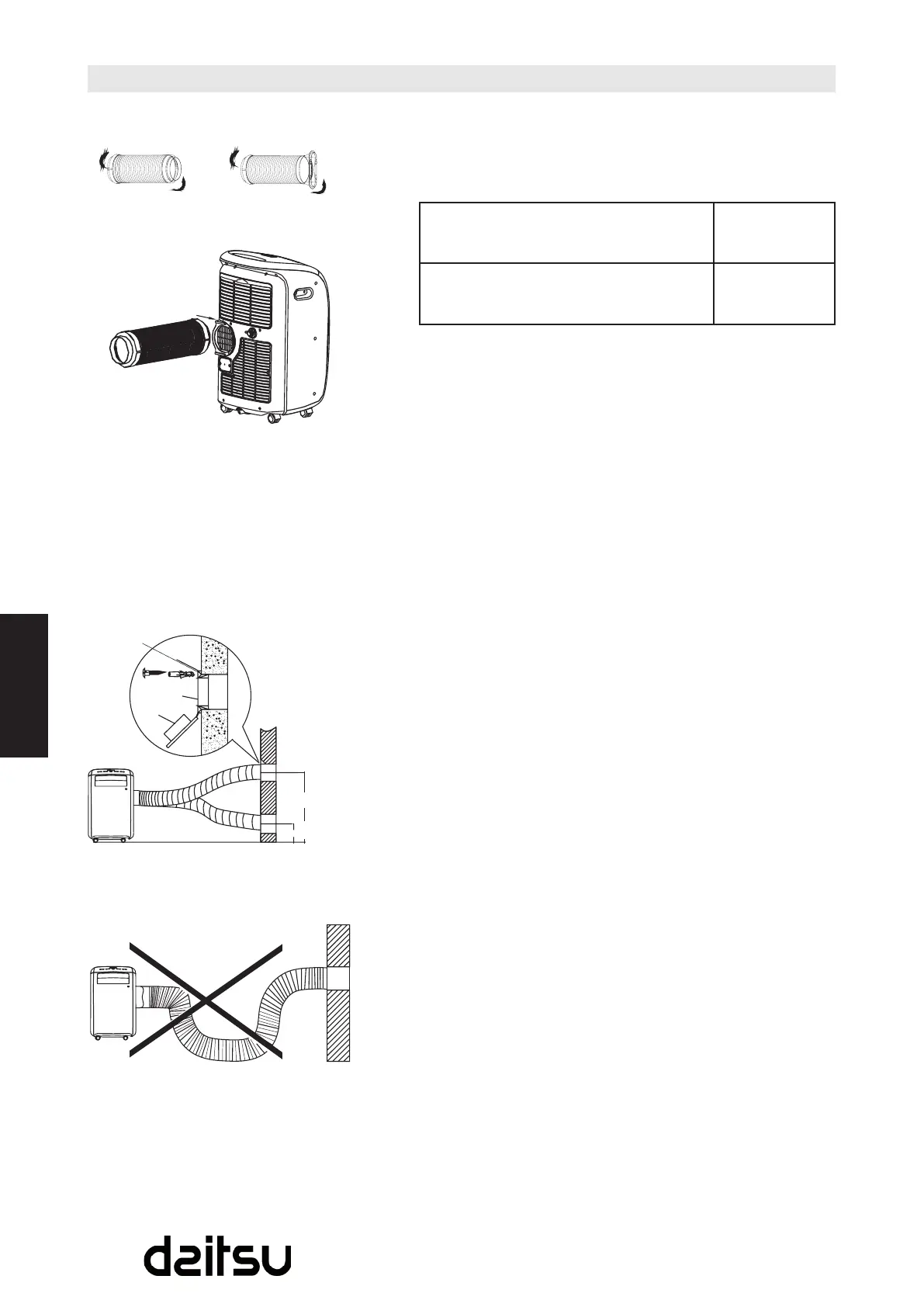

1. Installarel'adattatorediscaricoBperlanestrasultubo
discarico,comemostratonellaFig.16.onellaFig.17.
Fare riferimento alle pagine anteriori per l'installazione
delkitanestra.
2. Inserireiltubodiscariconell'aperturaesternadell'ariain
direzionedellafreccia.(ConsultarelaFig.18).
Il tubo di scarico può essere installato nella parete
(NonapplicabileadunitàsenzaadattatoreA,tassellidi
espansione e viti per legno degli accessori)
1. Realizzare un foro nella parete. Installare l'adattatore
discaricoapareteAsullaparete(all'esterno)usando4
tasselli a espansione con viti per legno, assicurandosi di
ssarlobene.(ConsultarelaFig.19)
2. Collegareiltubodiscaricoall'adattatorediscaricoa
parete A.
Nota:
Coprire il tubo usando il tappo dell'adattatore quando non si
usa.
Il tubo può essere compresso o esteso leggermente •
a seconda delle necessità dell'installazione, ma è
preferibile mantenere la lunghezza del tubo al minimo.
IMPORTANTE:
NONPIEGAREMAIILTUBO(FIG.20).
Installazione del tubo di scarico
Posizione del tassello
ad espansione
Fig. 16 Fig. 17
Fig. 18
Fig. 19
Fig. 20
Adattatore A
Tappo
adattatore
max120CM
min 30 CM
