ESPAÑOL
23
La manguera de drenaje y el adaptador se deben instalar o
extraer según el modo de utilización.
Modo de funcionamiento
REFRIGERACIÓN, CALEFACCIÓN (tipo
bomba de calor) o AUTOMÁTICO
Instalar
Modo de funcionamiento VENTILADOR,
DESHUMIDIFICACIÓNo
CALEFACCIÓN (tipo bomba de calor)
Retirar
1. Instale el adaptador B de la ventana en la manguera de
drenajetalycomosemuestraenlasguras16y17.
Consulte en páginas anteriores la instalación del kit de la
ventana.
2. Empuje la manguera de drenaje en la abertura de salida
delaireenladireccióndelaecha.(Véaseg.18).
La manguera de drenaje se puede instalar en la pared
(no aplicable a las unidades sin adaptador A, tapones de
expansión y tornillos de madera de Accesorios)
1. Practique un agujero en la pared. Instale el adaptador
mural de drenaje A en la pared (exterior) con la ayuda de
4 tapones de expansión y tornillos de madera. (Véase
g.19)
2. Una la manguera de drenaje al adaptador de drenaje A.
Nota:
Tapeeloricioconeltapóndeladaptadorcuandonose
esté utilizando.
El conducto se puede comprimir o extender de forma •
moderada según las condiciones de instalación, pero es
recomendable utilizar la longitud mínima del conducto.
IMPORTANTE:
NODOBLEELCONDUCTO(véaseg.20).
.

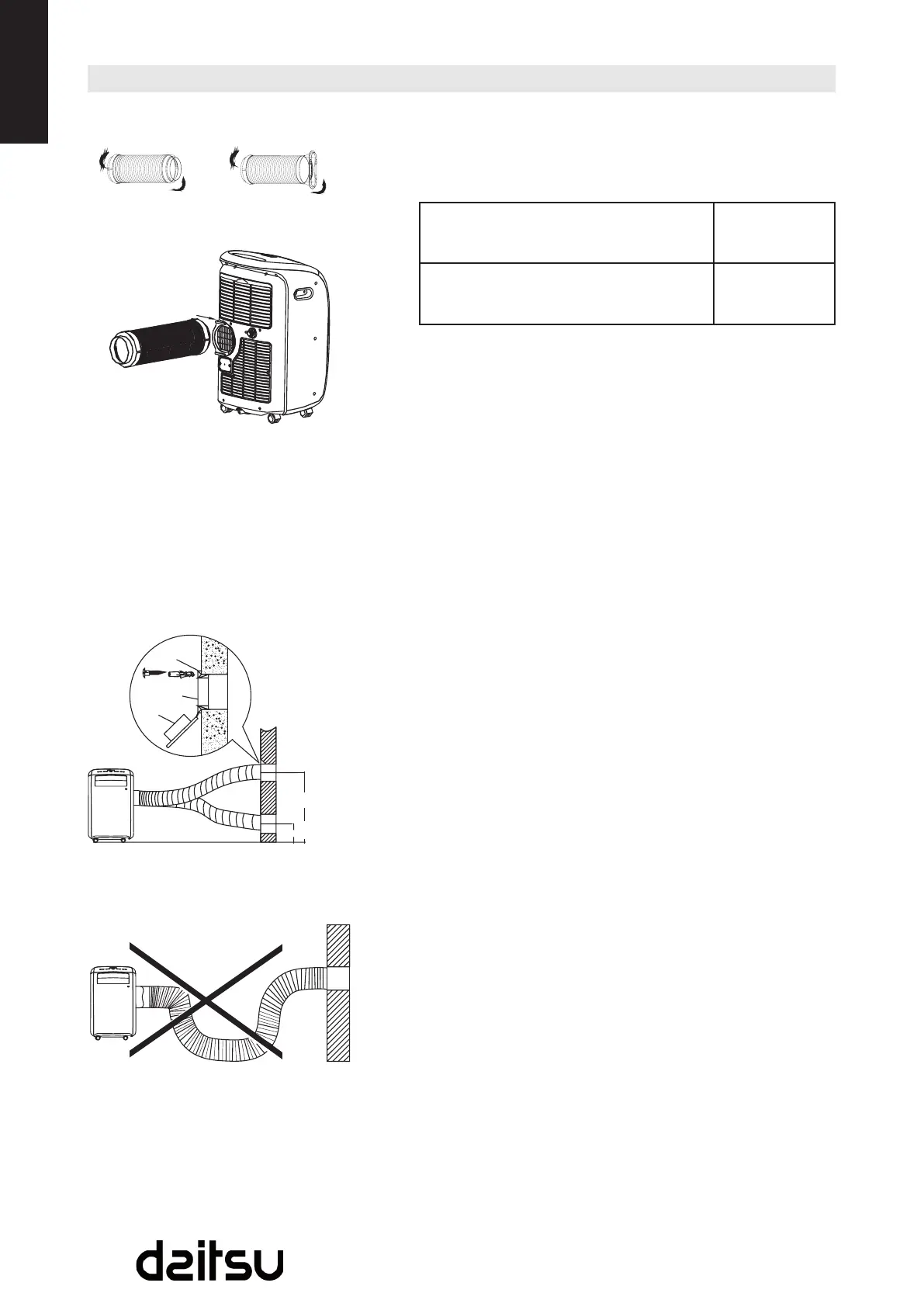

Instalación de la manguera de drenaje
Posición del
tapón de
expansión
Fig. 16 Fig. 17
Fig. 18
Fig. 19
Fig. 20
Adaptador A
Tapón del
adaptador
máx. 120 cm
mín. 30 cm
