IT
Pagina | 26
PERICOLO DI LESIONI!
• Per il montaggio della cappa da cucina occorrono due persone.
• Prima di praticare fori su una parete o un soffitto, controllare che in quel
punto non passino linee elettriche o tubature e condotti nascosti.
• Utilizzare solo materiale di installazione adatto alle caratteristiche dei
vostri soffitti e delle vostre pareti.

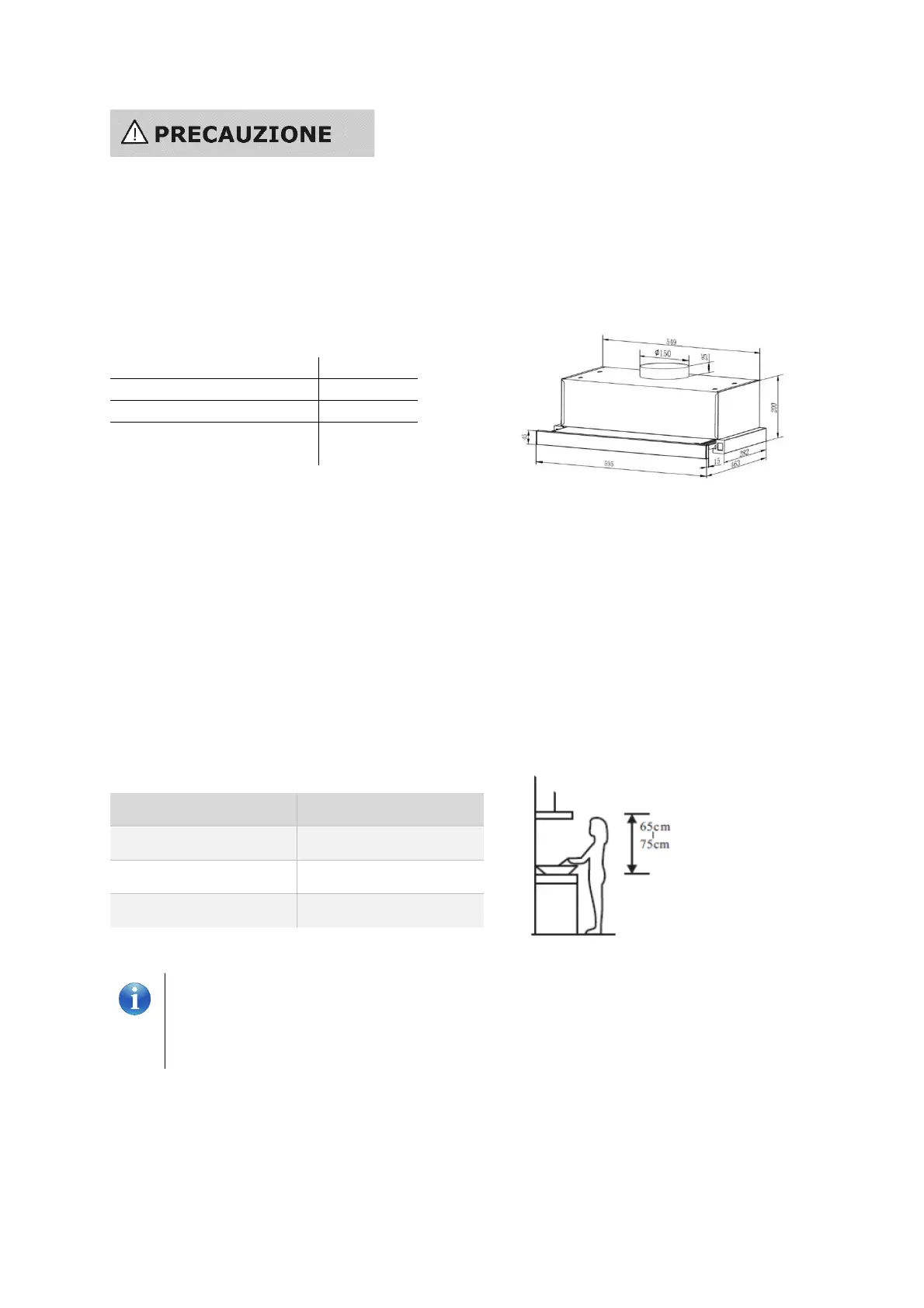

Dimensioni apparecchio, in mm
Bocchettone di uscita
aria Ø:
Tabella 8 Dimensioni
Figura 12 Dimensioni
Collegamento elettrico
Prima di montare la cappa da cucina, controllare i dati di tensione e frequenza
riportati sulla targhetta identificativa. La targhetta identificativa si trova nella
parte interna della cappa da cucina.
Aprire la cappa da cucina premendo la chiusura della cassetta del filtro ed
estraendo il filtro.
Distanze minime
Per il montaggio della cappa da cucina, rispettare le seguenti distanze minime tra
bordo superiore del piano cottura e bordo inferiore della cappa da cucina:
➢ Se la cappa da cucina deve essere montata sopra una cucina a
gas e le istruzioni di montaggio del piano di cottura a gas
prevedono una distanza maggiore, occorre seguire la distanza
maggiore.
12.2 Montaggio con funzionamento ad aria di scarico
Il funzionamento ad aria di scarico aspira i vapori della cucina, li purifica
attraverso il filtro antigrasso e li scarica all'esterno attraverso un tubo di scarico
(non fornito in dotazione). L'aria di scarico può essere convogliata in un condotto
o all'esterno.
Tabella 9 Distanze minime
Dimensioni
E 1040 mm
H 205° - 215°
I 1035 mm
Figura 13 Distanze minime
